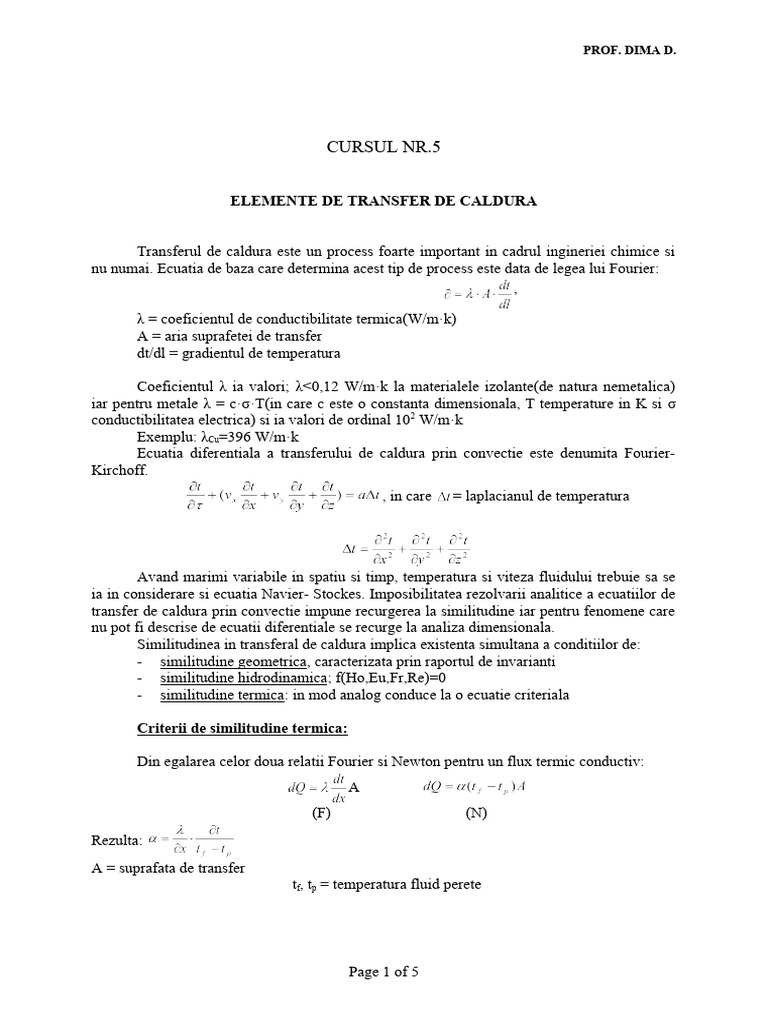

CURSUL NR.5

ELEMENTE DE TRANSFER DE CALDURA

Transferul de caldura este un process foarte important in cadrul ingineriei chimice si

nu numai. Ecuatia de baza care determina acest tip de process este data de legea lui Fourier:
,

λ = coeficientul de conductibilitate termica(W/m·k)

A = aria suprafetei de transfer
dt/dl = gradientul de temperatura

Coeficientul λ ia valori; λ<0,12 W/m·k la materialele izolante(de natura nemetalica)

iar pentru metale λ = c·σ·T(in care c este o constanta dimensionala, T temperature in K si σ
conductibilitatea electrica) si ia valori de ordinal 102 W/m·k
Exemplu: λCu=396 W/m·k
Ecuatia diferentiala a transferului de caldura prin convectie este denumita Fourier-
Kirchoff.
, in care = laplacianul de temperatura

Avand marimi variabile in spatiu si timp, temperatura si viteza fluidului trebuie sa se

ia in considerare si ecuatia Navier- Stockes. Imposibilitatea rezolvarii analitice a ecuatiilor de
transfer de caldura prin convectie impune recurgerea la similitudine iar pentru fenomene care
nu pot fi descrise de ecuatii diferentiale se recurge la analiza dimensionala.
Similitudinea in transferal de caldura implica existenta simultana a conditiilor de:
- similitudine geometrica, caracterizata prin raportul de invarianti
- similitudine hidrodinamica; f(Ho,Eu,Fr,Re)=0
- similitudine termica: in mod analog conduce la o ecuatie criteriala

Criterii de similitudine termica:

Din egalarea celor doua relatii Fourier si Newton pentru un flux termic conductiv:
A
(F) (N)
Rezulta:
A = suprafata de transfer
tf, tp = temperatura fluid perete

Page 1 of 5
 PROF. DIMA D.

tinand seama de transferal de caldura in fluidul in miscare si in stratul limita s-a dedus o
ecuatie de definitie pentru coeficientul partial de transfer de caldura, caruia daca I se aplica
prima teorema a similitudinii, este transformata in criteriul Nusselt:

Criteriul Nu, apare in toate ecuatiile criteriale din care se determina coeficientul partial
de transfer de caldura, α.
Criteriul Nu este in esenta o masura a raportului intre convectie din lichid si
conductia din stratul limita. Din ecuatia diferentiala a lui Fourier-Kirchoff, care descrie
transferul de caldura prin convectie, pe baza teoremei π a similitudinii se ajunge la:
; criteriul Pėclet

; coeficientul de difuzivitate termica, m 2/s; exprima inertia termica a sistemului

incalzit.
Alte criterii importante in transferal de caldura sunt:
, Praudl; , Galilei; , Arhimede;

,Grashaf- criteriul important in convectia naturala; β=coeficientul de

dilatatie volumica.; , Fourier

Ecuatii criteriale. Similitudine totala termica

Forma cea mai generala a ecuatiei criteriale care determina similitudinea termica totala
este:

Pentru transferul de caldura prin convectie in regim stationar, dispune influenta

criteriului Fo si ecuatia criteriala pentru similitudinea termica totala devine:

In cazul transferului de caldura prin convectie partiala, criteriul Gr, neavand importanta
criteriala, relatia se poate reduce la:

In cazul convectiei fortate la gaze, deoarece Pr este constant, rezulta:

In cazul gazelor pentru convectie naturala, criteriul Nu in regim stationar

Iar in convectia naturala

Page 2 of 5
 PROF. DIMA D.

In ecuatiile criteriale simplecsi pentru similitudinea geometrica se introduc la

examinarea cazurilor de transfer in utilaje similare, ca de exemplu: tevi de diverse raporturi de
lungime.diametru; tevi cu ruguzitati diferite etc..Relatiile respective pot fi concretizate pe cale
experimentala determinandu-se coeficientii si exponentii corespunzatori.

Determinarea coeficientului partial de transfer de caldura α.

Pentru transferul de caldura prin convectie, una din marimile cele mai importante este
coeficientul α, de a carei valoare determinate corespunzator depend rezultatele corecte ale
intregului calcul. Coeficientul α variaza in acelasi sens cu caldura masica c , conductibilitatea
termica λ, vireza fluidului v si in sens contrar cu vascozitatea. Deasemenea variaza cu timpul
si natura curgerii. Pentru determinarea valorilor lui α se utilizeaza trei metode:
- se iau valorile medii dupa datele experimentale cunoscute(se impune verificarea
lor printr-o alta metoda)
- se calculeaza pe baza relatiilor criteriale
- se calculeaza pe baza unor relatii empirice

Exemple de calcul pentru α, la convectia naturala fara schimbarea starii fizice

Schimbul de caldura se realizeaza datorita neuniformitatii campului de temperature,

fenomenul convectiv realizandu-se in imediata apropiere a suprafetei solidului/lichid(fluid).
Convectia naturala poate fi realizata in spatii inchise sau deschise deosebirea cazurilor
realizandu-se tinand cont de dimensiunilor in spatiu.
Ecuatiile criteriale pentru descrierea convectiei naturale sunt:
- pentru lichide:

- pentru gaze:

In conc., c si n sunt coeficientul si exponentul determinati experimental

l, reprezinta dimensiunea geometrica la care are loc transferal de caldura.
Pentru calculul corespunzator este foarte importanta alegerea dimensiunilor
geometrice. Pentru cazul cand fenomenul are loc in interiorul tevilor, dimensiunea geometrica
este diametrul, pentru placile verticale, inaltimea placilor; pentru placile orizontale jumatate
din lungimea placilor; iar pentru spatiu limitat grosimea stratului de gaz. Pentru transferul de
caldura intre aer si suprafata unui solid in cazul convectiei naturale, in literatura de
specialitate se gasesc si relatii specificate.Pentru pierderile de caldura prin convectie in aerul
inconjurator valoarea lui α se poate calcula cu relatia :

Pentru convectia naturala in apa sau solutii apoase se aplica relatia:

Exemple de calcul pentru α, la convectia fortata fara schimbarea starii fizice

Page 3 of 5
 PROF. DIMA D.

Curgerea se poate realize in regim laminar sau turbulent si in functie de aceasta se

stabilesc coeficientii de transfer de caldura.Relatiile criteriale simplificate devin:
(1)
(2)
In care : c,m,n,ε - coeficienti; ε – coefficient de similitudine geometrica
Determinarea c,m,n,ε se face experimental pentru cazuri concrete de exemplu pentru
2000<Re<10.000, se poate calcula pe baza relatiei(2) la care se aplica factorul de corectie f:

Transferal de caldura complex intre doua fluide cu temperatura constanta prin

intermediul unui perete solid

Este cazul cel mai des intilnit in industrie tipic transferului mixt conductiv/convectiv. Peretele
solid poate fi plan sau cilindric. Pentru un perete plan:(grafic ce trebuie completat???)

Graficul transferului de caldura printr-un perete plan

50
45
40
35
t(temperatura)

30
25
20
15
10
5
0
1 2 3 4 5 6

x(grosimea peretelui)

Ecuatia transferului de caldura intre un fluid 1 cald si un fluid 2 rece prin intremediul
unui perete plan se deduce tinand seama de starile limita de fluid pe ambele fete ale peretelui
despartitor. Preconizand ca temperature variaza numai in directia normala la suprafata
peretelui si fluxul termic este constant in toate straturile, densitatea fluxului termic este:

In acest sistem se masoara constantele t1 si t2.

Diferenta de temperatura rezulta:

sau transformata:

Page 4 of 5
 PROF. DIMA D.

si trecand la fluxul termic unitar:

unde , este coeficientul global de transfer termic

Relatia generalizata la un perete multistrat cu pereti paraleli si omogeni devine:

Izolarea termica

Este un proces la moda in perioada actuala de economisire a resurselor energetice si a

reducerii impactului de mediu. Izolarea termica presupune introducerea in calea transferului
termic a unui material izolant, caracterizat prin conductibilitate termica redusa(λ<0,12), care
micsoreaza fluxul general al transferului de caldura.
