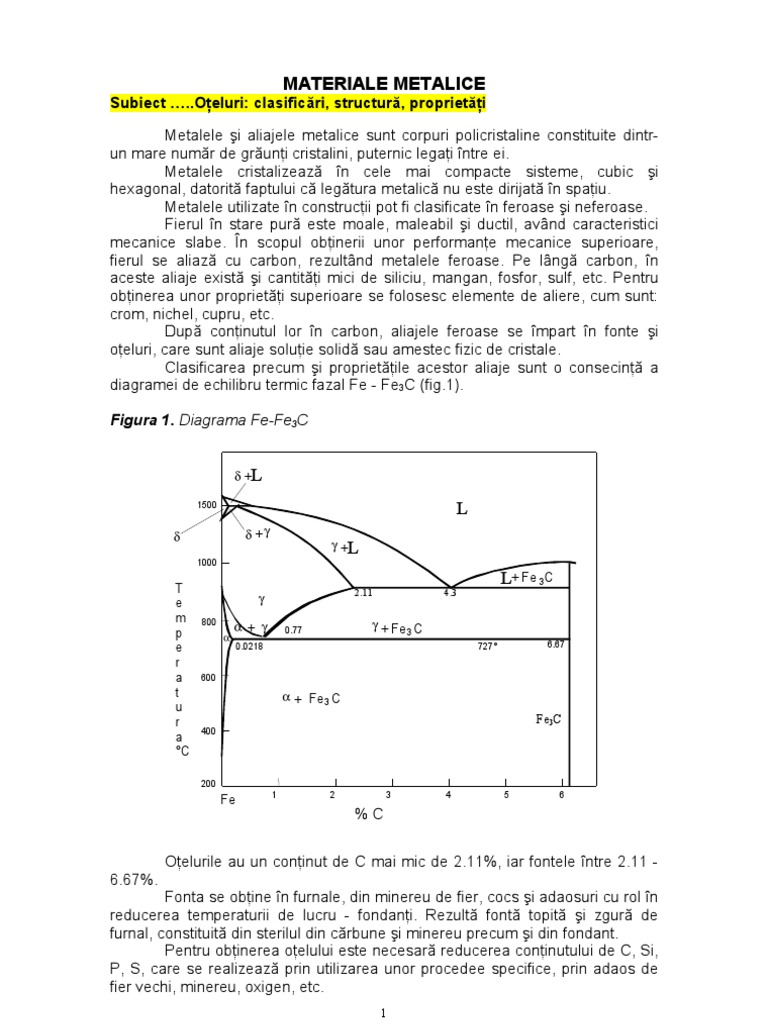

δ +L
1500
L
δ δ +γ
γ +L
1000
T
L+ Fe 3C
2.11 4.3
e γ
m 800
α+ γ γ + Fe 3 C
p α
0.77
6.67
e 0.0218 727°
r
a 600
t α + Fe 3 C
u
r Fe3C
400
a
°C
200
1 2 3 4 5 6
Fe
%C
z
z
y
y
R R
2r
1/2, 0, 1/4 r
1/2, 0, 0 x
x
a b
3
(727oC), austenita rămasă, acum de compoziţie eutectoidă, se transformă în
perlită.
Structura oţelurilor hipereutectoide răcite lent este alcătuită dintr-o
matrice continuă, dură şi casantă - cementită, armată cu perlită lamelară.
Oţelurile hipereutectoide răcite lent sunt dure şi casante, datorită
matricii, structură ce poate fi totuşi îmbunătăţită prin tratamente termice.
Rezistenţa
(ksi) (%)
80 80
Rt
60 60
limita de curgere
40 40
% perlită
20 20
% Fe3C
1000
α γ
T (oC)
800
α+γ γ+Fe 3 C
α+Fe 3 C
600
0.2 0.4 0.6 0.8 1.0
%C
4
În fapt, transformarea constă în separarea în straturi paralele a unui
compus mai bogat în fier - α ferită şi unul mai bogat în carbon - Fe3C.
Această separare se bazează pe difuzia atomilor din austenită.
Straturile paralele de ferită şi cementită vor fi din ce în ce mai subţiri, pe măsură
ce temperatura scade, fapt ce conduce la o creştere a efectului de armare.
Variaţia limitei de curgere a oţelului, funcţie de grosimea lamelelor
constituiente ale perlitei, este prezentată în fig. 6.
Temperatura la care are loc transformarea austenitei poate determina
grosimea lamelelor de perlită, timpul necesar ca transformarea să aibă loc şi
chiar aranjamentul fazelor care apar.
Este de subliniat că transformarea austenitei - care în diagrama Fe-
Fe3C se desfăşoară la 727oC, necesită o anumită perioadă de timp, în care
temperatura poate fi schimbată radical din exterior. Astfel, scăderea
temperaturii de transformare determină micşorarea continuă a grosimii
lamelelor perlitei, datorită micşorării capacităţii de difuzie.
400
200
−1
40000 80000 λ (cm −1 )
5
• elementele de aliere pot forma carburi stabile. Mn, Cr, sunt câteva
exemple de elemente care au o tendinţă puternică de a forma carburi; multe din
aceste carburi au o duritate foarte mare;
• elementele de aliere pot provoca distrugerea cementitei, cu apariţia
grafitului în structura oţelului. Ni şi Si au această tendinţă şi de aceea nu sunt
folosite ca elemente de aliere în oţelurile cu conţinut ridicat de C;
• elementele de aliere pot împrumuta din caracteristicile lor oţelurilor.
Astfel, Cr care este un metal rezistent la coroziune, este folosit pentru
realizarea oţelurilor rezistente la coroziune, în adaosuri de peste 12%.
6
T T
e 55 e
m m 55
p 30 p Acm
e A3 e
r r 30
a a A1
t A1 t
u u
r r I
80- 30
a a
170 II
II
III III
Timp Timp
Tratamente termochimice
Tratamentele termochimice constau în încălzirea oţelurilor în diverse
medii, în scopul obţinerii în stratul superficial a unor caracteristici
compoziţionale şi mecanice dorite. Sunt utilizate frecvent cementarea,
nitrurarea şi cianurarea.
Cementarea se aplică oţelurilor cu conţinut redus de carbon în scopul
creşterii conţinutului acestuia în stratul superficial şi implicit a durităţii şi
rezistenţei la uzură.
Nitrurarea se bazează pe formarea în stratul superficial a unor nitruri
foarte dure, cu Fe şi elementele de aliere din oţel.
Cianurarea îmbină avantajele cementării şi nitrurării, prin utilizarea
concomitentă a unei surse de C şi de N - o cianură alcalină.
7
Prelucrarea mecanică a oţelurilor
Prelucrarea mecanică a metalelor se bazează pe plasticitatea acestora,
deformarea şi transformarea în piese utile putând fi realizată atât la cald cât şi
la rece.
Prelucrarea la rece produce o alungire a grăunţilor cristalini în direcţia
principală de deformare precum şi ecruisaj. Metalele prelucrate la rece au o
duritate superioară, o capacitate de deformare redusă şi o structură în care sunt
prezente microfisuri.
Oţelurile sunt, din punct de vedere tehnic, aliaje ale fierului cu mai
puţin de 2%C; pentru unele oţeluri cu Cr, conţinutul de C poate depăşi 2%.
Oţelurile pot fi clasificate funcţie de compoziţia chimică în aliate şi
nealiate, limitele dintre acestea fiind prezentate în tabelul 1.
La rândul lor, oţelurile aliate şi nealiate sunt împărţite în clase de
calitate.
Oţelurile nealiate pot fi:
• oţeluri nealiate de uz general - care sunt obţinute prin procedee de
elaborare obişnuite şi nu necesită tratament termic (excepţie recoacerea şi
normalizarea), nu au condiţii speciale de calitate sau de compoziţie chimică, au
o rezistenţă la rupere minimă ≤ 690 N/mm2, limită de curgere minimă ≤ 360
N/mm2, rezilienţă la 20oC ≤ 27J;
• oţeluri nealiate de calitate - care au prescripţii de calitate mai severe
decât cele de uz general;
• oţeluri nealiate speciale - care au o puritate superioară oţelurilor
nealiate de calitate, fiind destinate tratamentului termic de călire-revenire sau
durificare superficială, comportarea lor la aceste tratamente fiind în general
specificată.
Oţelurile aliate pot fi:
• oţeluri aliate de calitate - care au o compziţie chimică în care unul din
elemente depăşeşte limita din coloana 2 din tab 1, fiind destinate utilizării fără
tratament termic de călire-revenire sau călire superficială;
• oţeluri aliate speciale, cu o compoziţie chimică riguros stabilită şi
care pot fi:
• oţeluri inoxidabile, cu un conţinut de C ≤ 1.2% şi minimum 10.5%Cr;
• oţeluri rapide, caracterizate de un conţinut de C mai mare de 0.6%,
Cr 3-6%, iar suma Mo+W+V mai mare de 7%, fiind utilizate pentru producţia de
scule aşchietoare. ≥
8
Tabelul 1. Limitele compoziţionale dintre oţeluri nealiate, aliate şi aliate
speciale
Element Valoare limită oţel nealiat-aliat Valoare limită oţel aliat de calitate-
(%) otel aliat special
Al 0.10 -
B 0.0008 -
Bi 0.10 -
Co 0.10 -
Cr 0.30 0.50
Cu 0.40 0.50
Lantanide (fiecare) 0.05 0.06
Mn 1.65 1.80
Mo 0.08 0.10
Nb 0.06 0.08
Ni 0.30 0.50
Pb 0.40 -
Se 0.10 -
Si 0.50 -
Te 0.10 -
Ti 0.05 0.12
V 0.10 0.12
W 0.10 -
Zr 0.05 0.12
Altele (fiecare) 0.05 0.05
Oţelul beton
Oţelul beton este unul din produsele cu ponderea cea mai mare din
producţia mondială de oţel – peste 20%. Cerinţele impuse oţelului beton sunt:
• rezistenţe ridicate;
• o bună aderenţă la beton;
• sudabilitate bună;
• ductilitate bună.
9
Rezistenţele mecanice ridicate presupun o limită de curgere minimă de
400-500N/mm2.
Aderenţa bună la beton se realizează printr-o amprentare a profilului,
rezultând oţelul profilat periodic PC.
Sudabilitatea oţelului beton este necesară pentru o punere uşoară în
operă şi evitarea apariţiei în vecinătatea secţiunii sudurii a unor zone cu
fragilitate ridicată, ce ar putea conduce la ruperi fragile.
Criteriul de evaluare a sudabilităţii oţelului este “carbonul echivalent”
Ce:
Mn Cr + Mo + V Ni + Cu
Ce = C + + + (2)
6 5 15
Un oţel este cu atât mai sudabil cu cât Ce este mai mic, valorile maxim
admise fiind 0.42% în ISO şi 0.50% în EN.
Ductilitatea este necesară pentru punerea în operă a oţelului beton-
îndoirea, răsucirea, cât şi pentru prevenirea formării şi propagării fisurilor.
Ductilitatea se evaluează funcţie de valorile alungirii la rupere sau gâtuirii,
normele ISO prevăzând o valoare minimă de 14% a alungirii la rupere, iar
normele EN de 5%.
Pentru obţinerea caracteristicilor menţionate ale oţelului beton, există
preocupări intense, concretizate în câteva procedee deja în uz. Dintre acestea,
cel mai ieftin şi cu rezultatele cele mai bune, constă într-un tratament
termomecanic de laminare şi răcire strict controlată.
a b c d e
a b c
metal produse de coroziune
13
Aceste învelişuri sunt rezistente şi la alte tipuri de atac chimic şi pot
avea proprietăţi antiaderente, care le fac foarte utile în unele domenii ale
industriei.
Acoperirile cu materiale plastice se pot aplica prin imersare în topitură,
pulverizare, sau manual, având următoarele avantaje faţă de acoperirile
metalice:
• proprietăţi decorative combinate cu o senzaţie plăcută la atingere;
• izolator electric;
• termoizolatori;
• umplu golurile şi neuniformităţile metalului de bază;
• rezistenţă bună la agenţii corozivi ai metalelor.
Cu conţinut ridicat
de P
Pig – P20 3-4.5 ≤1.5 1.5-2.5 0.08
Nealiate
Fontă de
turnăto-
Pig – P1Si ≤ 0.12
Pig – P3Si 0.12-0.5
rie 3.3-4.5 1-4 0.4-1.5 0.06
Pig – P6Si 0.5-1
Pig – P1 2Si 1-1.4
Pig – P1 7Si 1.4-2
Cu grafit nodular Pig – Nod ≤3 ≤ 0.1 ≤ 0.08
0.03
Cu grafit nodular
şi Mn ridicat
Pig – Nod
Mn
3.5-4.6 ≤4 0.1-0.4
14
Metale neferoase
Metalele neferoase se clasifică funcţie de densitatea lor în uşoare şi
grele. Aliajele neferoase uşoare sunt bazate pe aluminiu, magneziu, iar cele
grele pe cupru, nichel, zinc.
Cele mai utilizate metale neferoase sunt plumbul, staniul, zincul, cuprul
şi aluminiul.
În stare pură toate aceste metale sunt mult mai moi şi mai puţin
rezistente ca oţelul (tab. 4.). Sunt utilizate pentru alte proprietăţi cum ar fi
conductivitatea electrică, rezistenţa la coroziune.
Tabelul 4. Caracteristicile mecanice ale unor metale
Material Rezistenţa (daN/mm2)la:
tracţiune compresiune
Aluminiu 10 10
Cupru 21.5 30
Zinc aliat 20 15
Fontă 15 60
Oţel cu %C scăzut 35 35
Oţel cu %C mediu 60 60
Oţel Ni-Cr 120 120
Plumbul
Plumbul este un metal moale şi maleabil, de mare densitate.
Are o rezistenţă scăzută, o mare rezistenţă la coroziune şi o bună
conductivitate termică şi electrică.
Suprafaţa lui este acoperită de un strat de oxid, ce îi dă culoarea gri.
Plumbul este uşor de turnat, extrudat şi tăiat. Are o rezistenţă la
tracţiune de 1.8daN/mm2, duritatea între 4 şi 8 HBN.
Punctul de topire este 327oC iar densitatea de 11.4g/cm3.
Este utilizat la realizarea acoperişurilor, în instalaţii de apă, etc.
Staniul
Staniul este un metal scump care este utilizat ca element de aliere sau
pentru acoperirea oţelului.
Staniul pur este moale, maleabil şi ductil si are o rezistenţă scăzută.
Este bun conductor de căldură şi electricitate şi posedă o bună
rezistenţă la coroziune.
Este argintiu, uşor de tăiat, turnat sau prelucrat la rece. Are o rezistenţă
la tracţiune de 1.5daN/mm2, duritatea între 5 şi 10 HBN.
Punctul de topire este 232oC iar densitatea de 7.3g/cm3.
Este utilizat la realizarea acoperirilor în industria alimentară.
Staniul este aliat cu cupru pentru a produce bronzuri rezistente la
coroziune.
Zincul
Zincul este un metal moale, având o ductilitate scăzută dar o foarte
bună rezistenţă la coroziune. Are o culoare argintie cu nuanţe albastre – verzi.
Este utilizat în principal ca element de aliere sau ca element de
acoperire anticorozivă pe tabla de oţel, pe care este aplicat prin galvanizare.
Oxidul alb de zinc este folosit ca pigment în vopsitorie.
Zincul are o rezistenţă la tracţiune de 6 daN/mm2, duritatea 80 HBN.
Punctul de topire este 420oC, iar densitatea de 7.1g/cm3.
Cuprul
Cuprul în stare pură are o rezistenţă medie şi duritate scăzută, dar rezistenţă la
coroziune şi ductilitate bună.
Este un foarte bun conducător de căldură şi electricitate.
15
Cuprul este un element de aliere important, formând alama cu zincul şi
bronzul cu staniul. Are o rezistenţă la tracţiune de 21.5 daN/mm 2, ductilitatea
25%, duritatea 40 HBN.
Punctul de topire este 1083oC iar densitatea de 8.9g/cm3.
Este utilizat ca şi conductor electric, la acoperişuri, etc.
Aluminiul
Aluminiul este un material uşor, moale şi ductil. În stare pură este prea
moale şi prea slab pentru a putea fi utilizat; în scopul creşterii proprietăţilor
mecanice este aliat cu Cu sau alte metale.
Este un foarte bun conducător de căldură şi electricitate şi are o foarte
bună rezistenţă la coroziune.
În aer se acoperă cu un film subţire de oxid ce îi conferă culoarea gri –
luminos, dar în tăietură proaspătă este argintiu.
Are o rezistenţă la tracţiune de 10daN/mm2, rezistenţa la compresiune
de 10 daN/mm2, ductilitatea 30%, duritatea 40 HBN.
Punctul de topire este 660oC, iar densitatea de 2.7g/cm3.
Este folosit ca strat reflectorizant, la fabricarea oglinzilor, finisaje,
instalaţii electrice, de apă şi încălzire; utilizarea cea mai importantă este aceea
de bază a unui număr de aliaje uşoare foarte rezistente.
X.1. BITUMURILE
16
Prin metode chimice şi fizico-mecanice de investigaţie (separare prin
dizolvare selectivă, cromatografie, difuziune termică) s-au putut separa din
bitum grupe de componenţi, care s-au studiat, stabilindu-se caracteristicile lor.
Un mod frecvent utilizat de fracţionare a bitumului este dizolvarea
selectivă, utilizând ca solvent normal-heptanul. Prin tratare cu n-heptan, bitumul
se fracţionează în:
• Solubil în heptan, denumit maltene, alcătuit din molecule organice cu
mase moleculare cuprinse între 250 – 1250. Maltenele la rândul lor pot fi
fracţionate (prin cromatografie) în fracţie uleioasă, formată preponderent din
hidrocarburi cu un conţinut variabil de derivaţi cu sulf şi o fracţie vâscoasă
(răşini) alcătuită din compuşi heteroatomici (conţinând O, S, N) şi hidrocarburi
policiclice grele.
Fracţia uleioasă (petrolene) reprezintă 40 – 60 % din masa bitumului şi este
alcătuită în principal din hidrocarburi naftenice şi aromatice, mono sau
policiclice (asemănătoare celor existente în uleiurile minerale utilizate ca
lubrefianţi). Uleiurile conţin şi hidrocarburi parafinice (alcani) precum şi derivaţi
cu sulf (tionaftene, derivaţi sulfuraţi ai hidrocarburilor aromate etc.).
Răşinile conţin compuşi policiclici saturaţi, aromatici sau cu heteroatomi (O, S,
N). Ele pot conţine şi compuşi cu caracter acid (acizi carboxilici; fenoli) sau cu
caracter bazic (derivaţi cu azot), cu caracter polar.
Compuşii organici din răşini, sunt relativ bogaţi în hidrogen (raportul H/C = 1,41
– 1,66) şi am un caracter aromatic mai puţin pronunţat decât asfaltenele.
17
t t
Fază
intermicelară Micelă
1
1 - asfaltene
1 2 2 - maltene
R-COO- adsorbite
3 - dispersie
3 de maltene în
R-COO- petrolene
3
2
a b
18
Figura X.3. Starea micelară şi nemicelară a bitumurilor
X.1.3.2. Adeziunea
19
Este un fenomen de adsorbţie-chemosorbţie ce poate fi intensificat prin adaos
de substanţe tensioactive (aditivi).
Adeziunea se poate defini şi ca efortul necesar pe unitate de suprafaţă
pentru a detaşa liantul de pe suport.
X.1.3.3. Adezivitatea
20
Absorbţia de apă este mică din cauza caracterului hidrofob al bitumului.
Moleculele mici ale apei difuzează lent printre micelele mari ale bitumului,
procesul fiind accelerat de agitaţia termică a dispersoidului coloidal. Saturarea
cu apă intervine la 4 - 5 % apă difuzată în bitum.
Absorbţia de apă decurge cu mărire de volum şi are drept consecinţă
scăderea adeziunii la suport. Pătrunderea apei poate fi diminuată prin ţinerea
stratului de bitum sub presiune, care împiedică umflarea şi indirect absorbţia de
apă (acesta este un mijloc de protecţie al hidroizolaţiilor cu bitum şi fundaţii).
Caracteristicile fizice ale bitumurilor se determină în baza standardelor
în vigoare.
21
X.1.4. Materiale bituminoase utilizate în construcţii
În această grupă intră diferite tipuri de bitum (de lac, de extracţie sau
natural, de petrol etc.) utilizate la cald pentru hidroizolaţii, protecţii anticorozive,
ca liant pentru realizarea mortarelor şi betoanelor asfaltice.
Bitumurile de petrol după provenienţă şi compoziţie se clasifică în
parafinoase şi neparafinoase.
După utilizări bitumurile se împart în principal în:
• bitumuri pentru drumuri (clasificare în clase, după valorile
penetraţiei);
• bitumuri industriale neparafinoase (clasificate după puncte de
înmuiere), ce se fabrică simple (I) şi aditive (I A);
• bitumuri pentru hidroizolaţii simple (H) şi aditivitate (H A), clasificate
după punctele de înmuiere;
• bitumuri speciale: pentru protecţia conductelor subterane, pentru
fabricarea suspensiilor de bitum filerizat, pentru impregnarea cartoanelor etc.
Bitumurile simple pot fi puse în lucrare prin topire, ce duce la reducerea
vâscozităţii lor.
22
Materialul are o serie de dezavantaje (utilizare de solvenţi, uscarea
prealabilă a suportului, toxicitatea şi inflamabilitatea vaporilor formaţi la uscarea
soluţiei etc.) ce îi limitează utilizările.
În lucru cu soluţiile de bitum trebuie acordată atenţie normelor în
vigoare de protecţie a muncii şi de pază contra incendiilor.
Na+ Cl-
Na +
NH2H+ Cl-
COO-
-
OOC NH2H+ NH2H+
R COO- R
R R Cl- R R
Na+ Na+ Cl-
R R R
- R NH2H+
OOC COO -
R NH2H+
R
Na+ Na+ Cl- Cl-
COO- NH2H+
24
Masticurile utilizabile la cald se folosesc ca liant în mixturile asfaltice, în
realizarea hidroizolaţiilor plastice şi la fabricarea materialelor hidroizolatoare
(cartoane, pânze, împăslituri şi ţesături din fibre de sticlă), pentru impregnare, în
lipire.
Masticurile utilizabile la rece se fabrică din bitumuri tăiate sau din
dispersii apoase de bitum şi filere.
La noi în ţară se utilizează masticuri pe bază de subif şi fibre celulozice
denumite celochit (masă de şpaclu).
Se pot fabrica chituri şi pe bază de fibre anorganice (vată minerală,
fibre de sticlă, azbest defibrat etc.).
Masticurile utilizabile la rece se folosesc pentru etanşeizări de rosturi în
hidroizolaţii.
25
Filerul influenţează pozitiv granulozitatea agregatului, el acoperind
domeniul 0–0,2 mm. Pe de altă parte influenţează pozitiv proprietăţile liantului
bituminos (lărgeşte intervalul de plasticitate, întârzie îmbătrânirea, măreşte
frecarea interioară etc.) contribuind la creşterea durabilităţii şi la îmbunătăţirea
comportării betonului la solicitări statice.
Pe lângă rolul său tehnic pozitiv, filerul contribuie şi la scăderea
consumului de liant (cel mai scump component al mixturilor asfaltice) şi prin
aceasta prezintă şi un avantaj economic.
LEMNUL . GENERALITĂŢI
COMPOZIŢIA CHIMICĂ
26
adsorbită variază cu umiditatea atmosferică, lemnul fiind un material
higroscopic.
Compoziţia chimică a lemnului determină proprietăţile lui fizico-chimice.
27
Umiditatea lemnului influenţează proprietăţile fizice, mecanice şi
durabilitatea lemnului (rezistenţa la putrezire).
Umiditatea lemnului este apreciată cu pierderea în masă suferită de
lemn prin încălzire la 105°C, ce se poate raporta procentual la masa lemnului
brut (umiditate relativă) sau la masa lemnului uscat (umiditate absolută);
Umiditatea nu este distribuită uniform în masa materialului, fiind mai
ridicată în ţesăturile tinere, şi mai redusă în ţesăturile lignificate (duramen).
Umiditatea de echilibru, atinsă de lemn în momentul în care tensiunea
vaporilor de apă din acest material egalează pe cea a vaporilor din atmosferă,
este considerată umiditate standard sau normală. Pentru condiţiile atmosferice
ale ţării noastre, este considerată standard, umiditatea relativă de 15 %.
Proprietăţile chimice, fizice şi mecanice sunt afectate de umiditatea de
higroscopicitate (de absorbţie).
Densitatea lemnului
Densitatea absolută a substanţei lemnoase este practic aceeaşi - circa
1500 kg/m3 pentru toate esenţele lemnoase.
Densitatea aparentă a lemnului variază în funcţie de esenţă (care
determină structura) şi de umiditatea la care se face determinarea. Din această
cauză densităţile se determină la umiditate standard.
29
Distrugerea lemnului sub acţiunea chimică este accelerată de atacul
biologic.
30
Metodele constructive de protecţie împotriva focului constau în
acoperirea elementelor de construcţie cu tencuieli (simple sau pe placă de
rabiţ), izolarea elementelor mari (stâlpi) cu zidărie izolatoare etc.
Ignifugarea se realizează prin tratarea superficială sau prin
impregnarea materialelor lemnoase cu soluţii de substanţe anorganice
(Na2SiO3, Na2B4O7.10H2O, NH4Cl, ZnCl2, Na2HPO4, (NH4)3 PO4, (NH4)2SO4), cu
vopsea pe bază de polimeri clorvinilici etc.
Substanţele ignifuge acţionează prin formarea unor pelicule necombustibile şi
neinflamabile (Na2SiO3, Na2B4O7.10H2O) pe suprafaţa lemnului, sau de gaze
necombustibile şi acizi tari, care carbonizează superficial lemnul: (NH 4)2SO4→
NH3 + H2SO4.
Substanţele ignifuge se utilizează simple sau în amestecuri. Metoda de
protecţie se alege în funcţie de pericolul de incendiu.
31
MATERIALE LEMNOASE UTILIZATE ÎN CONSTRUCŢII
Produsele brute
Produsele semifabricate
32
Produs Aspect Dimensiuni Utilizări
I.Cherestea: hmin= 10cm elemente de
a) grinzi b≥ h construcţii
l= 3-6m
Furnirul se obţine prin derulare sau decupare (fig. XI.6.) din lemn de
foioase selecţionat.
Produsele finite
34
MATERIALE EFICIENTE FABRICATE PE BAZĂ DE LEMN
Plăcile din aşchii lemnoase (PAL) se fabrică din aşchii de esenţe moi,
aglomerate cu materiale din polimeri şi presate la cald. În funcţie de condiţiile
de fabricare se obţin tipuri diferite de PAL ce se utilizează ca înlocuitor al
lemnului brut în majoritatea utilizărilor acestora.
35
TIPURI DE PAL
Tipul de plăci Densitate aparentă ρ a Utilizări
(kg/m3)
– uşoare ρ a < 450 – materiale termo şi
fonoizolatoare
– semigrele ρ a = 450..750 – înlocuitor al
scândurilor, placajelor,
– grele ρ a > 750 paneluri
– pereţi despărţitori
– pardoseli
– uşi
– mobilier
36
