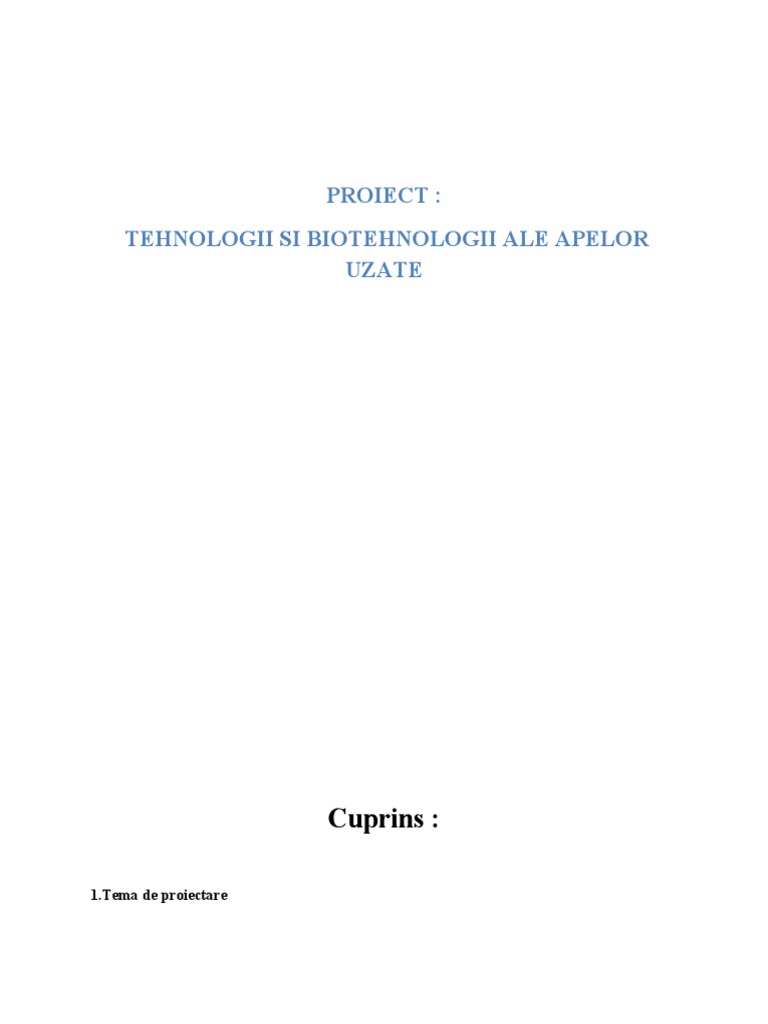

Cuprins :
1.Tema de proiectare
2.Memoriu tehnic
3.2 . Poluanti caracteristici si impactul acestuia asupra mediului, necesitatea apelor uzate
7.Bibliografie
Capitolul I
Tema de proiectare
Sa se elaboreze proiectul tehnologic al unei statii de epurare ape uzate urbane. Se dau
urmatoarele date:
A. Debite de calcul:
Qzi,med=0,265m3/s
Qzi,max=0,32m3/s
Qorar,min=0,225m3/s
Qorar,max=0,335m3/s
Solide in suspensie:CiSS=455mg/l
Substante organice:CBO5=405mg/l
CCOCr=545mg/l
Azot total: CiN=11,5 mg/l
Temperatura apei uzate: 200C
pH-ul =7
Constanta de consum a oxigenului din apele uzate : K1=0,1 zi -1
Memoriu tehnic
-grătare şi site, scopul grătarelor este de a reţine corpurile plutitoare şi suspensiile mari din
apele uzate (crengi şi alte bucăţi din material plastic, de lemn, animale moarte, legume, cârpe şi
diferite corpuri aduse prin plutire, etc.), pentru a proteja mecanismele şi utilajele din staţia de
epurare şi pentrua reduce pericolul de colmatare ale canalelor de legătură dintre obiectele staţiei
de epurare;
-deznisipatoare, este operaţia unitară prin care se elimină pietriş şi alte materii solide cu
dimensiuni ≥ 0,2 mm., care au densitatea mult mai mare decât a apei sau a componenţilor
organici din apele uzate;
-decantoare primare, sunt bazine deschise în care se separă substanţele insolubile mai mici de
0,2 mm. care se prezintă sub formă de particule floculente, precum şi substanţe uşoare care
plutesc la suprafaţa apei;
-bazine cu nămol activ, în aceste bazine epurarea apelor uzate au loc în prezenţa unui amestec
de nămol activ cu apă uzată, agitat în permanenţă şi aerat;
Cunoaşterea naturii apelor uzate este absolute necesară pentru proiectarea şi operarea
sistemelor de colectare. Compoziţia apelor de suprafaţă şi a apelor uzate se determină prin
analize de laborator: gravimetrice, volumetrice sau fizico-chimice, conform standardelor în
vigoare pentru fiecare ţară.
Caracteristici fizice
1.Temperatura apelor uzate influenţează majoritatea reacţiilor fizice şi biochimice, care au loc
în procesul de epurare. Apele uzate menajere au o temperatură cu 2-3°C mai ridicată decât
temperatura apelor de alimentare cu excepţia cazului de deversări de ape calde tehnologice sau
când în reţea se infiltrează ape subterane.
2.Turbiditatea apelor uzate este dată de particulele foarte fine aflate în suspensie, care nu
sedimentează în timp. Turbiditatea nu constituie determinare curentă a apelor uzate, deoarece nu
există o proporţionalitate directă între turbiditate şi conţinutul lor în suspenii. Analizele de
laborator se exprimă în grade de turbiditate, 1 grad de turbiditate corespund la 1 mg SiO 2/dm3.
Orientativ, apele uzate menajere prezintă valori ale gradului de turbiditate în limitele de 400-
500° în scara silicei.
3.Culoarea apelor uzate menajere proaspete este gri deschis, iar culoarea gri-închis indică
începutul procesului de fermentare a materiilor organice existente în aceste ape. Pentru apele
uzate care reprezintă alte culori, rezultă că amestecul acestora cu apele uzate industriale care
pătrund în reţeaua de canalizare este dominat de acestea din urmă (apele verzi de la industriile de
legume, ape galbene de la industriile prelucrătoare de clor, ape roşii de la uzinele de metalurgie,
etc).
4.Mirosul apelor uzate menajere proaspete este aproape imperceptibil. Intrarea în fermentaţie
a materiilor organice este indicată de mirosuri de hidrogen sulfurat, de putregai, sau alte
mirosuri de produse de descompunere. Apele uzate orăşeneşti pot avea mirosuri diferite
imprimate de natura şi de provenienţa apelor uzate industriale.
5.Materiile solide totale (MST) care se găsesc în apa uzată pot fi în stare de suspensie
(organice şi minerale) şi materii solide dizolvate. Materiile solide în suspensie, la rândul lor,pot
fi separabile prin decantare şi materii coloidale. În funcţie de dimensiunile diferitelor particule
(gradul de dispersie) şi de greutatea specifică a acestor particule, materiile solide în suspensie se
pot depune sub formă de sediment, pot pluti la suprafaţa apei sau pot pluti în masa apei (materii
coloidale).
Prin termenul general de solide se definesc materiile care rămân ca reziduu după
evaporarea apei la 103-105°C şi au în componenţa atât materii solide nefiltrabile prin filter de
1,2µm (solide în suspensie) cât şi materii solide filtrabile (coloizi şi compuşi dizolvaţi)
Caracteristici chimice
Substanţele organice din apele uzate menajere provin din dejecţiile umane şi animale, din
resturile de alimente,legume şi fructe, precum şi din alte materii organice evacuate în reţeaua de
canalizare. Prezenţa substanţelor organice in apă poate reduce oxigenul din apă poate reduce
oxigenul din apă până la zero, iar în lipsă de oxigen, substanţele organice se descompun prin
procese anaerobe care au loc concomitent cu producerea H2S şi a altor gaze rău mirositoare şi
toxice.
1.Oxigenul dizolvat este un indicator care arată în mod global gradul de poluare al apelor
cu substanţe organice.
Cantitatea de oxigen care se poate dizolva în apa curată –aşa numita limit satutaţie –
depinde de temperatură şi variază de la 7,63 mg/dm 3 la 30°C la 9,17 mg/dm 3 la 20°C şi la 14,23
mg/dm3la 0°C. Solubilitatea oxigenului în apă mai depinde şi de turbulenţa la suprafaţa apei de
presiunea atmosferică , mărimea suprafeţei de contact, cantitatea de oxigen din apă sau din
atmosferă etc.
Oxigenarea apei poate poate avea loc prin dizolvarea oxigenului din aer sau în anumite
condiţii speciale,prin degajarea oxigenului în procesul de fotosinteză al vegetaţiei acatice.
Cantitatea de oxigen care lipseşte unei ape pentru a atinge limita de saturaţie se numeşte
deficit de oxigen şi indică o impurificare anterioară cu substanţe organice, care a condus la
consumarea totală sau parţială a oxigenului dizolvat.
Conţinutul de oxigen din apa uzată indică gradul de prospeţime al apei brute, precum şi
stadiul decsompunerii substanţelor organice în instalaţii biologice şi în apele naturale.
Fiind un factor global care pune în evidenţă starea de impurificare organică a apelor uzate,
se recomandă ca acest indicator privind oxigenul dizolvat să fie analizat în asociaţie cu consumul
biochimic de oxigen, consumul chimic de oxigen şi stabilitatea relativă a apelor uzate.
Detreminarea mărimii CBO 5 se face în funcţie de destinaţia analizei probei atât pentru apele
uzate căt şi pentru apele epurate mecanic. Rezultă că CBO 5 va indica cantitatea de oxigen
necesară pentru oxidarea materiilor oraganice coloidale şi dizolvate, precum şi a celei părţi de
materiale organice nedizolvată, care a fost reţinută în decantoare.
În apele uzate menajere,precum şi în apele uzate industriale care au o compoziţie apropiată
cu cea a apelor uzate menajere, mărimea CBO5 variază în limitele foarte largi în funcţie de
provenienţa lor.
Dizolvate 160 80 80 12
În suspensie 90 25 65 42
din care
Sedimentabile 54 15 69 19
Nesedimentabil 36 10 26 23
e
Pentru apele uzate industriale, care conţin substanţe toxice se distrug microorganismele din
apă şi deci nu se poate determina CBO, în schimb nu oferă posibilitatea de a diferenţia materia
organică stabilă şi instabilă din apa uzată.
Principiul metodei constă în oxidarea completă a unei probe de apă uzată, iar CO 2 rezultat
este injectat într-o coloană cu un suport ce formează faza staţionară şi care se încălzeşte la o
anumită temperatură.
6.Tratabilitatea unei ape uzate reprezintă capacitatea acesteia de a-si micşora complexitatea
şi numărul compuşilor organici, datorită acţiunii microorganismelor în procesul de epurare
biologică. Pot fi considerate tratabile biologic apele uzate care la trecerea prin instalaţiile de
epurare biologică permit îndepărtarea compuşilor biodegradabili în proporţie de 80-98% şi a
compuşilor organici totali în proporţie de 60-90%.
7.Azotul sub formă de ammoniac liber, azotul organic, nitriţii şi nitraţii constituie azotul
total din apa uzată brută. Amoniacul liber constituie rezultatul descompunerii bacteriene a
materiilor organice. În apele uzate menajere amoniacul poate varia în limitele 15-50 mg/dm 3.
Azotul organic şi amoniacul liber reprezintă indicatori de baze pun în evidenţă gradul de poluare
organică azotoasă ale apelor uzate. În general apele uzate menajere au un conţinut ridicat de azot
organic şi scăzut de amoniac liber.
II. Anorganice
1.Aciditatea apelor uzate este determinată de prezenţa CO2 liber, a acizilor minerali şi a
sărurilor acizilor tari cu bazele slabe. Se exprimă în ml substanţă alcalină normală pentru
neutralizarea unui dm3 de apă.
3.Ph-ul apelor uzate poate fi acid sau alcalină şi constituie o cauză importantă perturbatoare
a proceselor biologice din cadrul unei staţii de epurare.
5.Conţinutul de săruri: cloruri, sulfuri, sulfaţi este important pentru desfăşurarea proceselor
de epurare biologică.
6.Materiale grele existente în apele uzate industriale sunt toxice pentru microorganismele
care participă la epurarea biologică a apelor şi la fermentarea anaerobă a nămolurilor.
7.Substanţe radioactive folosite din ce în ce mai mult în medicină precum şi în centralele
atomice creează probleme celor care se ocupă cu protecţia calităţii apelor. Aceste substanţe
influenţează procesele de epurare.
8.Detergenţii din apele uzate sunt substanţe tensioactive a căror structură moleculară este
formată din două grupări. Detergenţii sintetici pot favoriza acţiunea nocivă a unor toxine uşurând
absorbţia acestora.
9.Nitriţi şi nitraţi sunt prezenţi în apa uzată în cantităţi mai reduse. Nitriţii din apa uzată
provin din oxidarea incomplete a amoniacului, în prezenţa bacteriilor nitrificatoare. Cantităţile
maxime de nitriţi din apele uzate menajere nu depăşesc 0,1mg/dm3.
Nitraţii provin din mineralizarea substanţelor organice poluante de natură proteică ce conţin
azot. Cantităţile de nitraţi în apa uzată menajeră variază între 0,1-0,4 mg/dm3.
Caracteristici bacterilogice
Apele uzate conţin foarte multe specii bacteriene, care s-au adaptat unor condiţii specifice
de poluare. Pentru determinarea gradului de impurificare a apei cu bacterii, se utilizează titrul
coli, care pune în evidenţă existenţa bacteriilor din grupa coli-bacterii.
Caracteristici biologice
Trebuie chiar de la inceput precizat, ca prin ape uzate se intelege amestecul de ape uzate
menajere, industrial, meteorice de deranj, si impuritatile caracteristice apelor uzate industriale,
provenite din gospodarii sunt asemanatoare celor orasenesti. De aceea in unele cazuri este destul
de dificil de a spune despre o apa uzata ca, din punct de vedere calitativ face parte din categoria
apelor uzate menajere sau orasenesti; proiectantul este acela care decide in final categoria din
care apa uzata face parte. [M. Negulescu,1987].
3.Substante cu agresivitate chimica asupra materialelor care sunt folosite in mod obisnuit
la constructia retelelor de canalizare si statiilor de epurare a apelor uzate din centrele populate.
4. Substante de orice natura , solida sau dizolvata, care in aceasta stare sau prin evaporare
impiedica exploatarea normala a canalelor si statiilor de epurare sau provoaca impreuna cu aerul
amestecuri detonante cum ar fi : benzine, benzen, eter, cloroform, acetilena, dicloretilena, alte
hidrocarburi clorurate, sulfura de carbon si alti solventi, namol de la generatoarele de acetilena,
etc.
Principalele surse de generare le constituie apele uzate menajere şi efluenţii din industria
îngrăşămintelor chimice. Azotul şi fosforul stimulează creşterea algelor provocând fenomenul de
eutrofizare.
8.Suspensii inerte ,materii coloidale sau materiale fin divizate rezultate ca urmare a
proceselor de spălare din diverse industrii. Prin depunerea solidelor în suspensie se perturbă viaţa
acvatică normală (înfundarea branhiilor peştilor) în emisarul în care a fost deversată apa uzată.
9.Alţi compuşi cum ar fi: sărurile sau agenţii reducători (sulfiţi sau săruri feroae) acizi,
baze, uleiuri, care apar în efluenţii rezultaţi din diverse industrii.
În cantităţi mici, sărurile nu au efecte negative asupra mediului înconjurător, dar compuşii
reducători, prin consumarea oxigenului dizolvat micşorează capacitatea de autoepurare a
emisarului.
10.Apa caldă produsă de mai multe industrii care utilizează apa ca agent de răcire.
Deversarea ca atare a apei calde în emisar perturbă desfăşurarea proceselor biologice de
autoepurare (temperature maximă admisă 30°C).
11.Apa caldă produsă de mai multe industrii care utilizează apa ca agent de răcire.
Deversarea ca atare a apei calde în emisar perturbă desfăşurarea proceselor biologice de
autoepurare (temperature maximă admisă 30°C).
In Romania, calitatea apelor este urmarita conform structurii si principiilor metodologice ale
Sistemului National de Supraveghere a Calitatii Apelor care cuprinde cele cinci subsisteme de
apa si sursele de poluare vizate in cazul apelor si apelor uzate.
Luand in considerare si ultimul subsistem de apa, apa uzata, au fost investigate
urmatoarele tipuri de substante poluante/impurificatoare si “poluari” la nivelul fiecarui bazin
hidrografic (poluarea apei fiind datorata fie deversarilor de ape uzate neepurate corespunzator,
fie diferitelor activitati economice care induc poluarea in mediul acvatic) :
- poluarea cu produse rezultate din procesele industriale, in care sunt cuprinse o gama variata de
poluanti, in zonele din jurul marilor platforme industriale.
- poluarea cu produse menajere si produse rezultate din activitatea zootehnica – substante
organice, azotati, bacterii - a apelor din zona unor mari orase.
- poluarea cu produse petroliere si compusi fenolici a apelor de suprafata si acviferului freatic ;
- poluarea cu produse utilizate pentru fertilizarea si combaterea daunatorilor in
agricultura(compusi cu azot, cu fosfor, pesticide, etc.)
Aceste poluari sunt datorate printre altele si deversarilor de ape uzate continand compusi toxici
prioritari/prioritari toxici care nu se incadreaza in limitele impuse de legislatia in vigoare sau de
Inspectoratele de Protectia Mediului.
Aderarea Romaniei in UE conditioneaza aplicarea prevederilor legislative in
recomandarile de raportare cantitativa si calitativa pentru apele uzate generate in fiecare
agent economic sau institutie publica .
In aceste conditii se recomanda un regim de urgenta urmatoarele actiuni la nivelul fiecarei zone
administrative din tara:
a) Deversarile de ape uzate sa fie monitorizate in conformitate cu autorizatiile emise de autoritatile
de mediu pentru verificarea implementarii cerintelor incluzand valorile limita pentru anumiti
parametri ai apei uzate evacuate. in caz de neconformare, trebuiesc identificate motivele,
trebuiesc luate in consecinta masuri legale si de monitorizare de catre autoritati spre a se
ameliora neajunsurile. Modul si locul de prelevare a probelor trebuie sa fie reprezentative pentru
evacuare.
b) Monitorizarea de catre autoritati: sa se efectueze cel putin de 1 – 12 ori pe an favorizandu-se
intervale de timp neregulat. Monitorizarea de catre autoritati poate fi inlocuita prin monbitorizare
de catre laboratoare comerciale sau de consultanti care trebuie sa fie autorizate de catre autoritati.
Auto – monitorizarea : sa se execute de catre personalul folosintei, de apa care, evacueaza sau
care gestioneaza resursa de apa sau, de catre un laborator sau de un consultant care este
contractat de beneficiarul folosintei si este autorizat de autoritati.
Frecventa auto – monitorizarii pentru analiza parametrilor trebuie sa fie de la zilnic la saptamanal
pentru folosinte de apa mari, si de la saptamanal la lunar pentru folosinte de ape mici si mijlocii.
Beneficiarul folosintei va raporta autoritatii rezultatele automatizarii cel putin odata pe an dar
imediat in caz de neconformare.
c) Ori de cate ori sunt disponibile sa se foloseasca metode standardizate pentru prelevarea
probelor analizei si asigurarea calitatii (ex: standarde CEN, standarde ISO, ghiduri OECD.).
d) La evacuari de ape uzate urbane sa se analizeze in mod regulat CCO sau COT sau CBO5, NH4-
N, N-total si P-total. Daca exista instalatii industriale care evacueaza in statia de epurare apa
uzata urbana s-ar putea sa fie necesara analizarea de parametri suplimentari.
e) Pentru evacuari de ape uzate industriale sa se analizeze parametrii reprezentativi pentru
productia instalatiei industriale si poluantii globali sau de grup din apa uzata. Daca exista sau
se asteapta sa fie in apa uzata substante din lista substantelor prioritare poluantii care sunt
analizati, trebuie completati cu poluantii care includ acele substante.
f) Datele monitorizate trebuie sa fie pastrate in banci de date. Datele relevante trebuie sa fie
accesibile publicului, de exemplu prin raportare anuale despre monitorizarea evacuarilor de ape
uzate sau situatia incarcarii cu impurificatori a resurselor de apa.
Sursa cu cel mai mare număr potenţial de poluare este agricultura. Reziduurile netratate de
la formele zootehnice sunt împrăştiate pe terenuri şi o parte îşi croiesc drum până la cursul de
apă.
În vederea protecţiei apelor ca factor natural al mediului înconjurător,ca element de bază
pentru viaţă şi desfăşurarea activitătilor social economice, evacuarea apelor uzate în apele de
suprafaţă se face numai în condiţiile prevăzute de Legea Apelor nr.8/1974.
Pentru respectarea acestor condiţii, sunt necasare numeroase studii şi cercetări în vederea
stabilirii schemei optime a statiei de epurare.
Codiţiile tehnice de calitate pe care trebuie să le îndeplinească apele de suprafată, după
amestecul lor cu apele uzate brute sau epuraresunt specificate de către Legea “Apelor Române”,
în grija cărora se află bazinele hidrografice.
Conform domeniului de utilizare, apele de suprafaţă se clasifică in 3 categorii de calitate
notate cu I, II, III, aşa cum sunt arătate în tabelul 3.1, la care s-au prezentat şi valorile limită
pentru diferiţi indicatori de calitate. Aceste valori trebuiesc realizate în secţiunea de control
situate la 1 km amonte de punctul sau zona de folosinţă pentru apele de suprafaţă din categoria I
şi a-II-a respective pentru apele din categoria a-III-a. Condiţiile de calitate ale apei din categoria
a-III-a corespund şi cerinţelor de desfăşurare a proceselor biologice care asigură autoepurarea.
În tabelul 3.1. sunt prezentate valorile limită a principalelor substanţe poluante din apa
uzată, corespunzătoare gradelor de diluţie cu valori 1-50-100
Tabelul 3.1.
II tehnologice industriale;
Se recomandă ca evacuarea în emisar a apelor uzate ale căror grade de diluţie sunt
cuprinse între 50-100 să se realizeze prin guri de vărsare speciale de difuzie în vederea obţinerii
de valori limită admise [Dima M.-1981].
Obiectivul acestei Directive este reducerea poluarii cu substante din Lista II în toată
Uniunea Europeana şi eliminarea poluarii cu cele mai periculoase substante (prevăzute pe Lista I
a Directivei). Directiva aceasta este asimilată acum cu Directiva Cadru privind Apa, dar
majoritatea prevederilor, cu exceptia Listei I şi Listei II inlocuite de Lista de substanţe
prioritare/prioritar periculoase, rămân în vigoare până în 2013.
În legislatia din Romania aferentă acestei directive, respectiv HG nr. 118/2002, termenul
de “substanţe din Lista I si Lista II” a fost înlocuit cu termenul “substanţe prioritare/prioritar
periculoase din Lista de substanţe prioritare în domeniul politiciii apelor, prezentă şi în Legea
Apelor nr. 310/2004
[http://www.apmdb.ro/noutati/angaja-mente/Calitatea%20apei/Directiva%2076_464_CEE.htm].
Hotărâre nr. 188/2002 din 28/02/2002-pentru aprobarea unor norme privind
condiţiile de descărcare în mediul acvatic a apelor uzate. Actualizat în 2005.
Tabelul 3.2
NTPA NTPA
001/2002 002/2002
[http://www.anpcnet.ro/ro/wpcontent/uploads/manual/Le-gislatie/HG-188-2002.pdf].
CAPITOLUL IV
-Caracteristicile tinta pentru apele de recirculare (in functie de tipul de utilizare a apei
recirculte);
-Analiza costurilor pentru fiecare dintre alternativele de procese de epurare combinate propuse;
-Corelarea cu alte masuri de prevenire a poluarii cum sunt separarea fluxurilor de apa uzata
in functie de incarcarile in poluanti , reducerea debitelor de ape uzate si utilizarea proceselor
corecte de preepurare pentru a reduce volumul si /sau toxicitatea.
In afara de acesti factori prezentati , intervin o serie de factori generali care caracterizeaza
selectia operatiilor si proceselor unitare pentru alcatuirea schemei tehnologice de epurare.
a.Cerintele consumatorului / unitatii care recircula apa uzata se pot exprima sub forma unei
limitari legale de : costul instalatiilor de epurare , posibilitatile de exploatare a instalatiilor si
folosire a personalului existent , impactul asupra mediului inconjurator , realizarea unor anumite
caracteristici calitative pentru apele recirculate , realizarea unui anumit grad de recirculare.
In procesul de selectie , aspectul cel mai important este evaluarea diverselor combinatii de
operatii si procese unitare , atat din punct de vedere tehnologic cat si din punct de vedere
economic, cu referiri atat la treptele de epurare conventionala si avansate.
Cei mai importanti factori care intervin in evaluarea si selectia operatiilor si proceselor
unitare sunt prezentati in tabelul urmator (Metkalf si Eddy , 1991; Quasim.1999):
Alegerea variatei optime din punct de vedere tehnologic se poate realiza prin doua
modalitati:
-pe baza experientei anterioare existente pentru statii de epurare cu aceiasi capacitate care
utilizeaza procese combinate;
-pe baza evaluarii tuturor factorilor ce contribuie la selectia operatiilor si proceselor unitare ce
alcatuiesc schema tehnologica de epurare combinata.Aceasta evaluare se poate face atat din
vedere tehnic cat si economic , dar necesita studii suplimentare de laborator si la scara pilot
privind regimurile tehnologice , optime pentru diferite propuneri de scheme tehnologice
6.Conditiile climatice.
Se propun procese care au eficienta mare in ceea ce priveste gradul de epurare pentru
principalii poluanti vizati.
In al doilea caz se urmareste proiectarea unei statii de epurare trebuiesc avute in vedere
costurile suplimentare de investitie in cazul in care se propun mai mult de trei procese mecano-
fizice, chimice si/sau biologice.
19.Spatiul necesar statiei de epurare sau amplasamentului acesteia –se prefera statiile de epurare
compacte deoarece terenurile au devenit foarte scumpe .
GE=(Ci-Cf)/Ci*100 [%]
Ci-reprezinta valoarea concentratiei initiale a indicatorului fizic,chimic din apele uzate pentru
care se determina gradul de epurare,(mg/l)
Cf-reprezinta valoarea concentratiei finale a aceluiasi indicator dupa epurarea apei uzate,(mg/l)
Un parametru care intervine in calculele de proiectare a unei statii de epurare ape uzate urbane
care deverseaza in emisar apa de suprafata este gradul sau raportul de dilutie notat cu d si care
este dat de relatia(2):
Q 5
d= = =15 . 625
q 0 ,32
In care:
Q-debitul emisarului(m2/s)
a-coeficientul de amestecare corespunzator sectiunii considerate a carei valori poate varia intre
0,7-0,9.Alegem a=0,8.
In unele calcule si studii hidraulice valoarea coeficientului de amestecare a este data de relatia
lui I.D. Rodziler:
3 3
1−e−α √ L 1−e−0 , 369 √14000
a= = =0 , 988
Q −α 3√ L 1+15 .625∗e−0 , 369 3√14000
1+ ∗e
q
In care:
a-coeficient de amestec
Dt 0,0135
α=ξφ √ =1,5∗1,2 √ =0,369
√q √0,32
ξ -coeficient ce tine cont de locul si tipul evacuarii apei uzate in emisar
v∗H 1,5∗1,8
Dt= = =0 , 0135
200 200 m2/s
In care:
L-distanta reala dupa talveg de la punctul de varsare al apei uzate pana la sectiunea examinata
privind calitatea emisarului,m(in calcule sectiunea examinata se considera situate la 1 km amonte
de sectiunea de folosinta)
L=Ltema−1 km=15−1=14 km=14000 m
Se adopta Ltema=15 km
Dupa determinarea gradului de dilutie real se calculeaza gradul de epurare necesar pentru
poluantii importanti considerati in tema de proiectare,asa incat,dupa epurare si amestecare cu
apele emisarului sa se incadreze in conditiile de calitate,categoria a doua de ape de suprafata.
Pentru a=0,988
455−50
GE=(C iSS−C fSS )/CiSS∗100 0 0 = ∗100=89 0 0
455
a . m.
Avem: CBO 5 -reprezinta cantitatea de CBO5 admisibila a fi evacuate in emisar pentru
amestec,in sectiunea de calcul(7 mg/l)
k1=0,1 zi-1 –coeficient de oxigenare sau constanta de consum a oxigenului in ape uzate
k1r=0,1 zi-1 –constanta de consum a oxigenului din apele emisarului in amonte de gura de
varsare.
Q-debitul emisarului,m3/s
a=0,8
L 14000 9333 , 33
t= = = =0 ,108
v 1,5 86400 s
a∗Q −k r1 ∗t CBO a5 .m .
CBOa5 . u.= −k1∗t
( a. m.
5
r
CBO −CBO ¿ 10 + −k ∗t
5 )
q∗10 10 1
0,8∗5
CBOa5 . u= −0,1∗0, 108
( 7−2∗10−0, 17∗0 , 108 ) + 7 −0,1∗0, 108 =83 .5
0 ,32∗10 10
CBO5NTPA=25 mg/l
-Epurare mecanica
-Epurare chimica
-Epurare biologica
-Epurare avansata
-Epurare primara
-Epurare secundara
-Epurare tertiala
-Epurare mecanica
-Epurare mecano-chimica
-Epurare mecano-biologica
-Epurare mecano-chimico biologica
-Epurare avansata
In cadrul epurarii mecanice sunt folosite operatii fizice pentru eliminarea poluantilor:
Efluentul rezultat in urma epurarii mecanice contine suspensii fine si coloizi si materii
organice in cantitati mari.
Ci −C f
GE= ∗100
Ci %
Ci ( 100−GE )
Cf =
100
Gratare si site:
Deznisipator:
Decantor primar:
BNA+Decantor secundar:
BNA+Decantor secundar:
BNA+Decantor secundar:
Azot total N
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =11 . 05
Gratare si site: 100 100 mg/l
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =11 , 5
Deznisipator: 100 100 mg/l
Ci ( 100−GE ) 11 , 5 ( 100−5 )
Cf = = =10 , 925
Decantor primar: 100 100 mg/l
BNA+Decantor secundar:
Azot total N
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =11 , 5
Gratare si site: 100 100 mg/l
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =11, 5
Dezinsipator + SG: 100 100 mg/l
Ci ( 100−GE ) 11 . 5 (100−20 )
Cf = = =9,8
Decantor primar: 100 100 mg/l
Azot total N
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =11, 5
Gratare si site: 100 100 mg/l
Ci ( 100−GE ) 11 , 5 ( 100−0 )
Cf = = =14 ,5
Deznisipator: 100 100 mg/l
Ci ( 100−GE ) 11 , 5 ( 100−75 )
Cf = = =2 .875
Coagulare/Floculare+Decantor primar: 100 100 mg/l
IV. Ape uzate → Gratare si site → Precipitare chimica cu Ca(OH)2 → Decantor primar
→ BNA → Decantor secundar → Ape epurate:
Materii solide in suspensie
Azot total N
Ci ( 100−GE ) 11 , 5 ( 100−5 )
Cf = = =10 . 925
Gratare si site: 100 100 mg/l
Ci ( 100−GE ) 2. 94 (100−60 )
Cf = = =1 , 17
BNA+Decantor secundar: 100 100 mg/l
I II III IV NTPA
Varianta 001/2005
Cf
Indicator-
Dintre toate aceste variante tehnologice analizate, constatăm că doar trei dintre acestea
se încadrerază din punct de vedere ecologic, deoarece concentraţiile calculate sunt în
conformitate cu Legea 188/2002, NTPA 001/2005.
In urma analizelor efectuate , constatam cu succes ca putem adopta varianta III , deoarece
aceasta asigua conditiile impuse de NTPA 001/2005.
Varianta III se dovedeste a fi avantajoasa iar din punct de vedere ecologic este favorabila ,
respectand conditiile impuse de reglementarile legislative care prevad valorile principalelor ind.
de calitate pentru receptori unde se face deversarea.
4.6. Elaborarea schemei tehnologice bloc
e)recircularea efluenţilor staţiilor de epurare municipale pentru tratare în vederea obţinerii apei
potabile;
transfer de căldură este mic şi apoi căldura latentă prin condensare. Aburul ca agent de încălzire
este, în general scump.
Aerul comprimat. În industria chimică, aerul comprimat poate fi utilizat în următoarele
scopuri:
-ca purtător de energie (pentru acţionarea aparatelor de măsură şi de reglare, în atelierul
mecanic);
-pentru amestecare pneumatică;
-ca materie primă tehnologică;
-ca fluid inert pentru manipulări de produse, suflări;
-pentru diferite scopuri (curăţirea utilajelor, uscare).
Energia electrică. Aceasta reprezintă una din formele de energie cele mai folosite
datorită uşurinţei de transport la distanţe mari şi la punctele de consum şi randamentelor mari cu
care poate fi transformată în energie mecanică, termică.
Energia electrică transformată în energia mecanică este utilizată la acţionarea
electromotoarelor cu care sunt dotate diversele utilaje (pompe, ventilatoare, reactoare cu agitare
mecanică).
Energia electrică este folosită şi la încălzire prin transformare în căldură, folosind mai
multe tehnici:
-trecerea curentului prin rezistenţe electrice;
-transformarea energiei electrice în radiaţii infraroşii;
-folosirea curenţilor de înaltă frecvenţă, medie şi mică;
-folosirea pierderilor dielectrice;
-încălzirea în arc electric.
Avantajul încălzirii electrice constă în reglarea uşoară a temperaturii, posibilitatea
generării încălzirii într-un punct, introducerea unei cantităţi mari de căldură într-un volum mic,
realizarea unei încălziri directe, fără impurificarea mediului şi la orice presiune.
Dezavantajul utilizării energiei electrice îl constituie costul ridicat şi impunerea unor
masuri speciale de protecţia muncii.
Nămolul activ. Sunt două categorii de nămoluri care intervin în funcţionarea bazinelor
cu nămol activ: nămolul de recirculare, care acţionează în bazine pentru epurarea apei şi care
poate fi asemănat cu cel care constituie membrana de pe filtrele biologice, şi nămolul în exces,
care este îndepărtat continuu din proces, el nu mai este util procesului şi poate fi asemănat cu
membrana antrenată de apă la trecerea ei prin filtrele biologice.
Clasificarea nămolurilor se poate face folosind diferite criterii. Astfel, din punctul de
vedere al compoziţiei chimice se deosebesc: nămoluri minerale, la care cantitatea de materii
solide totale minerale depăşeşte 50% şi nămoluri organice, la care cantitatea de materii solide
totale organice depăşeşte 50%; din punctul de vedere al provenienţei apei uzate, pot exista:
nămoluri menajere,orăşeneşti şi industriale; din punctul de vedere al instalaţiilor din care provin,
se deosebesc: nămoluri din decantoarele primare, din decantoarele după precipitarea chimică, din
decantoarele secundare după filtrele biologice, din decantoarele secundare după bazinele cu
nămol activ.
4.8 Subproduse materiale şi energetice, deşeurilor.
Nămolul activ în exces. Reprezintă cantitatea de nămol activ care nu mai este necesară
procesului de epurare, fiind exprimată în kg MTS evacuate zilnic din instalaţia de epurare; poate
fi exprimate şi în volume de nămol când se ia în considerare şi umiditatea acestuia de 98,5-
99,5%.Cantitatea de nămol în exces depinde de mai mulţi factori, dintre care ponderea cea mai
mare o reprezintă cantitatea de CBO 5 din apa uzată la care se adaugă factorul privind menţinerea
concentraţiei constante a nămolului activ în bazinul de aerare.
Este ştiut că nămolul activ de recirculare îşi măreşte neîncetat volumul, prin proliferarea
microorganismelor datorită hranei asigurată de apa uzată nou sosită în bazin.
Cantitatea de nămol de exces care trebuie evacuată, pentru a menţine constantă cantitatea
de nămol de recirculare, se estimează la 1,5-3,0% din cantitatea de apă uzată care intră în
aerotanc.
Producţia zilnică de nămol în exces, kg MTS/zi, se poate calcula cu ajutorul relaţiei
propusă de Huncken, relaţie acceptată de STAS 11566-82, având forma:
N ex 1, 2 I ON
0,23
EB L5 B ,
În care:
L5B cantitatea de CBO5 din apa uzată ce intră în treapta biologică, în kg/zi.
Capitolul V
PROIECTAREA TEHNOLOGICĂ A UTILAJELOR
5.2 Dimensionarea utilajelor din cadrul treptei mecanice de epurare (grătare, deznisipator,
bazin de egalizare, decantor primar)
5.2.1 Grătare
Barele cele mai frecvent folosite sunt cele de secţiune dreptunghiulară (10x40mm sau
8x60mm), dimensiunea minimă fiind aşezată normal pe direcţia de parcurgere a apei. Pentru a
reduce mărimea pierderilor hidraulice la trecerea apei prin grătar, se recomandă rotunjirea
muchiilor barelor. În unele situaţii se poate accepta soluţia cu bare cu secţiune rotundă care, sub
aspect hidraulic, prezintă rezistenţe minime, în schimb sunt dificile de curăţat în timpul
exploatării.
Grătarele sunt alcătuite din bare metalice ce pot fi, funcţie de distanţa dintre bare cu
deschidere mică (1,5-2,5 cm) şi cu deschidere mare (2,5-5 cm). Grătarele dese prezintă
deschiderile dintre bare de 16-20 mm, când curăţirea lor este manuală, şi de 25-60 mm, când
curăţirea lor este mecanică. Cele din faţa staţiilor de pomapare a apelor uzate brute au
interspaţiile de 50-150 mm.
Grătarele cu curăţire manuală se utilizează numai la staţiile de epurare mici cu debite pana
3
la 0,1 m / s , care deservesc maximum 15 000 locuitori. Curăţirea se face cu greble, căngi, lopeţi,
etc., iar pentru uşurarea exploatării se vor prevedea platforme de lucru la nivelul părţii superioare
a grătarului, laţimea minimă a acestora fiind de 0,8 m. Având în vedere variaţiile mari de debite
ce se înregistrează în perioadele ploioase sau uscate de-a lungul unui an, exploatarea va fi mult
uşurată dacă se prevăd 2 panouri de grătare aferente debitelor respective.
Laţimea grătarelor este limitată, ceea ce presupune adoptarea de mai multe compartimente
în camera grătarelor. Fiecare compartiment va fi prevăzut cu stavile de închidere pentru a
permite repararea grătarelor şi a mecanismelor de curăţire. În cazul când depunerile reţinute pe
3
grătare depăşesc cantitatea de 0,1 m / zi , iar procedeul de curăţire este mecanizat, se vor
pervedea obligatoriu utilaje pentru tocarea (fărâmiţarea) acestor depuneri.
În afară de grătarele plane, se pot folosi şi grătare curbe cu curăţire mecanică, care se
compun dintr-un schelet metalic încastrat în beton, prevăzut cu două greble care curăţă, prin
intermitenţă gratarul.
Distanţa dintre barele panoului se consideră de 16 mm, iar viteza apei printre bare
variază între 0,8 si 1,1m/s.
În amonte de grătar, limita maximă a vitezei este 0,4 m/s la debitul minim al apelor uzate,
iar limita maximă este de 0,9 m/s corespunzătoare debitelor maxime şi a celor pe timp de ploaie
(aceste limite de viteze nu vor permite depunerea materiilor în suspensie pe radierul camerei
grătarului).
Dimensionarea grătarelor
unde:
Qc – debit de calcul;
Bc = 2 m – înălţimea grătarului;
Hmax – înălţimea lichidului în amonte de grătar. Aceasta variază între 0,25 – 0,65 m. Vom
adopta hmax = 0,4 m.
Bc −∑ b−c
2−1,04−0,3
n b= = =66 m
s 0,01
unde:
c – lăţimea pieselor de prindere a barelor grătarului. Se adoptă 0,3 m.
c) Se verifică viteza apei în amonte de grătar:
2 1 2 1
v a=74∗R 3∗ j 2 =74∗( 0,285) 3 ∗0,0005 2 =0.717 m/s
unde:
R- raza hidraulică
B c∗hmax 2∗0,4
R= = =0,285 m
Bc +2∗hmax 2+2∗0,4
j = panta grătarului;
j = 0,5 mm.=0.0005 m.
5.2.2 Deznisipatoare
Se prezintă sub formă unor bazine speciale din beton unde sunt reţinute suspensiile
granulare sub formă de particule discrete care sedimentează independent unele de altele cu o
viteză constantă.
Se va dimensiona un deznisipator orizontal tip canal, lăţimea acestuia este puţin mai mare
ca cea a canalelor apei uzate în staţie.
Au forma în plan, dreptunghiular, cu raportul L/l=10-15, fiind prevăzut cu două sau mai
multe compartimente. La proiectarea deznisipatoarelor orizontale trebuie să se stabilească
dimensiunile corespunzatoare realizării unei eficienţe cât mai mari în sedimentarea suspensiilor
granulare.
Se mai numesc şi deznisipatore tip canal deoarece lăţimea lor este puţin mai mare faţă de
cea a canalului de intrare a apelor uzate brute în staţie.
Pentru debite mici se preconizează bazine alcătuite din două compartimente separate prin
stăvilare care permit funcţionarea lor prin intermitenţă. În acest mod se asigură condiţii pentru
curăţirea manulă a fiecărui compartiment, având în vedere faptul că nisipul este reţinut la
suprafaţa unui material drenant sub care se prevede un dren comandat de o vană. Apa rezultată
de la golirea compartimentului ce urmează a fi curăţat este dirijată înapoi în staţie. În secţiunea
transversală, fiecare canal are formă dreptunghiulară, iar radierul are o pantă de 0,02-0,05 în sens
invers direcţiei de mişcare a apei.
3
Evacuarea manuală a nisipurilor este admisă numai pentru cantităţi de până la 0,5 m / zi .
În acest scop se curăţă nisipul de pe radier cu unelte terasiere, iar îndepartarea lui se face prin
relee de lopătare sau benzi transportoare. În general deznisipatoarele sunt de 3 tipuri, funcţie de
sistemul de curăţare:
Viteza orizontală a apei în bazin este în strânsă dependenţă de viteza critică la care este
antrenat materialul depus pe radierul deznisipatorului. Prin cercetări experimentale îndelungate
s-a ajuns la concluzia că viteza orizontală a apei trebuie sa fie mai mică sau egală cu viteza
critică la care apa uzată antrenează suspensiile depuse pe fundul bazinului. Valoarea maximă a
acestei viteze orizontale este de 0,3 m/s corespunzatoare debitului orar maxim, iar valoarea
minimă este de 0,05 m/s pentru debitul orar minim.
Dimensionarea deznisipatorului
o L – lungimea deznisipatorului;
o B – latimea deznisipatorului;
o Vs – viteza de sedimentare.
o α-coeficent ce tine de regimul de curgere in deznisipator = 1.5;
Aria transversala a deznisipatorului:
Qc 0,67
Atr =B∗H= = =4.46 m2
v a 0.15
o H – inaltimea deznisipatorului;
o Va – viteza apei in deznisipator.
b) Se calculeaza volumul util al deznisipatorului:
' v s 0.023
v s= = =0.0153 cm/ s
α 1,5
Qc 0,67
Atr = = =4,46 m2
v a 0,15
va = 0,05 – 0,3 m/s, functie de diametrul particulei de nisip. Se adopta va = 0,15 m/s.
A0 43,69
B= = =3,902 m
L 11,25
h) Calculul retinerilor
GE=20%
Decantorul este un bazin deschis în care se separă substanţele insolubile mai mici de 0,20
mm, care în majoritatea lor, se prezintă sub formă de particule floculente, precum şi substanţele
uşoare care plutesc la suprafaţa apei.
În funcţie de gradul necesar de epurare a apelor uzate, procesul de decantare este folosit,
fie în scopul prelucrării preliminare a acestora înaintea epurării lor în treapta biologică, fie ca
procedeu de epurare finală, dacă în conformitate cu condiţiile sanitare locale se impune numai
separarea suspensiilor din apele uzate.
Dupa direcţia de mişcare a apei uzate în decantoare, acestea se împart în două grupe:
decantoare orizontale şi decantoare verticale. O variantă a decantoarelor orizontale sunt
decantoarele radiale. În decantoarele orizontale apele uzate circulă aproape orizontal. În cele
verticale apa circulă de jos în sus, iar în cele radiale apa se deplasează de la centru spre periferie,
cu aproximativ aceeaşi înclinare faţă de orizontală ca şi la decantoarele orizontale.
Este un bazin din beton armat cu forma în plan dreptunghiulară, având lungimi cuprinse
între 30 – 100 m şi adâncimi medii de 3.0 m. Acest bazin se construeşte separat sau în grupuri, în
scopul obţinerii unor reduceri ale suprafeţelor de teren şi economisirea volumelor de beton în
pereţi, precum şi pentru utilizarea în comun ale instalaţiilor de curăţire. Radierul bazinului se
execută cu o pantă medie de 0.01 m, inversa sensului de curgere al apei, pentru o mai uşoară
alunecare a nămolului spre pâlnia de colectare situată la capătul amonte al decantorului.
Colectarea nămolului spre pâlnia de nămol se poate face mecanic prin mecanisme
răzuitoare montate pe un cărucior sau pe un lanţ fără sfârşit, precum şi manual, cu ajutorul
hidromonitoarelor. Când se foloseşte răzuitorul mobil montat pe cărucior, în faţa căruciorului se
prevede o lamă pentru colectarea spumei şi a substanţelor grase care, plutesc la suprafaţa apei,
acestea fiind împinse spre un jgheab pentru evacuarea materiilor plutitoare, fiind aşezat la partea
amonte a decantorului.
Îndepărtarea nămolului din pâlnie se face prin gravitaţie (dacă condiţiile locale permit)
folosind o conductă cu diametrul minim de 200 mm, sau prin pompare folosind o conductă de
refulare cu un diametrul mai mare de 150 mm, precum şi prin presiunea hidrostatică (cazul cel
mai răspândit) diametrul minim al conductei fiind de 200 mm.
O deosebită importanţă în ceea ce priveşte asigurarea unei eficienţe maxime a
decantoarelor orizontale, o reprezintă, accesul uniform al apei în decantor. În acest scop se poate
aplica soluţia cu orificii prevăzute cu deflectoare sau soluţia numai prin pereţi găuriţi, orificiile
fiind îndreptate către radier pentru ca prin schimbarea ulterioară a direcţiei de curgere a apei, să
se asigure uniformizarea curentului pe toată înălţimea apei în bazin.
Dimensionarea decantorului
Încărcarea Adâncimi medii ale
superficială decantorului (m)
(m3/m2h) 2 2,5 3
1 2 2,5 3
a) Debit de calcul:
GE=45%
Qc = 0,32 m3/s
Qv = 0,67 m3/s;
b) Determinarea vitezei de sedimentare (vs), se face în funcţie de eficienţa sedimentării,
care se urmăreşte şi de concentraţia iniţială a suspensiilor. În cazul acesta se adoptă vs:
' Qc 0,32
v s= ∗α = ∗1,5=0,000624 m/s
A0 768,122
se adopta Hd = 0,45m;
Hu = vs * ts = 0,0004166*7200 = 2,99 m.
g) Se calculeaza latimea decantorului:
A0 768,123
B= = =10,66 m
L 72
Dacă lăţimea decantorului primar este mai mare decât valorile standardizate (3-5) m se
recurge la compartimentarea bazinelor de sedimentare. Se adoptă lăţimea unui compartiment b1=
3,5 m şi se calculează:
B 10,66
n= = =3,07 3 compartimente
b1 3,5
γn = densitatea nămolului;
P = umiditatea nămolului
P = 95 %.
5.3 Dimensionarea utilajelor din cadrul treptei bilogice de epurare (bazin cu nămol activ,
decantor secundar)
3. procesul biologic de degradare a materiei organice care are loc numai în bazinul de
nămol activ, în decantorul secundar se realizează separarea flocoanelor biologice de apa epurată
şi recircularea unei părţi a nămolului activ în bazinul de nămol activ;
5. principalele caracteristici ale nămolului activ ce sunt avute în vedere în proiect în treapta
biologică, sunt:
Procesul epurării biologice în bazinul de nămol activ este asemănător celui care se dezvoltă
în locurile sau cursurile naturale când se produce autoepurarea apei, aici aplicându-se un
complex de măsuri care contribuie la intensificarea proceselor: mărimea concentraţiei nămolului
activ, aerarea artificială a operaţiei, pentru intensificarea oxigenării acesteia, agitarea artificială a
apei în vederea dispersării în apa uzată brută a nămolului recirculat.
Avantajele folosirii bazinului cu nămol activ sunt: realizarea unei eficienţe mai ridicate,
atât iarna cât şi vara, sunt lipsite de mirosul neplăcut şi de prezenţa muştelor, suprafeţele
specifice constituente sunt mai reduse, permite o mai bună adaptare a procesului tehnologic din
staţia de epurare la modificări de durată ale caracteristicilor apelor uzate, etc.
Marele inconvenient al acestui proces este de ordin energetic deoarece necesită un consum
specific de energie mai ridicat, această energie fiind absorbită de utilajele care furnizează
oxigenul necesar proceselor aerobe.
Un bazin de aerare se prezintă sub forma unui bazin rectangular din beton armat, unde
epurarea biologică are loc în prezenţa unui amestec de nămol activ şi apă uzată. Pentru
asigurarea unui contact intim şi continuu a celor doi componenţi ai amestecului, se impune o
agitare permanentă a acestora cu ajutorul aerului care asigură, în acelaşi timp şi oxigenul necesar
coloniilor de microorganisme aerobe existente în compoziţia nămolului activ, sub formă de
flocoane. În bazin se urmăreşte a se menţine o concentraţie cvasiconstantă a nămolului activ în
decantorul secundar.
Pentru apele uzate cu concentraţii mari în CBO5, viteza reducerii materiilor organice,
raportată la unitatea celulară va rămâne constantă până la o anumită limită de concentraţie a
substratului, după care, pentru valori ale acestuia mai reduse, viteza variază numai în funcţie de
concentraţia materiilor organice şi va fi descrescătoare.
Apele uzate intră în bazinul de nămol activ apoi intră în decantorul secundar de unde o
parte din nămol este eliminat în exces sau este recirculat.
Dimensionare
CCBO5 =149,04mgO2/l
În general, bazinele de nămol activ permit reducerea conţinutului de CBO 5 la valori mai
mici de 25 mg/l, conform NTPA 001/2005, asigurând un grad de epurare cuprins între 85-95%.
Reprezintă cantitatea de CBO5 din influent care poate fi îndepărtată dintr-un m 3 de bazin
de aerare. Datele din literatură oferă posibilitatea calculării IOB în trei variante:
t = 10 – 20oC, atunci K = 5;
t = 20 – 30oC, atunci K = 6;
t = 30 – 40oC, atunci K = 7;
IVN reprezintă volumul unui gram de nămol de materie totală în suspensie după 30 minute
de sedimentare.
IVN= 50-150 cm3/g în cazul nămolul activ acţionează în condiţii ce asigură o eficienţă
corespunzătoare procesului biologic de reţinere a CBO5.
Q R=r∗Qc =0.582∗0,32=0.186 m3 /s
9.Timpul de aerare
a) cand se considera ca recircularea namolului poate fi neglijata
V 2091,70
t a 1= = =¿ 1,81h
Q c 0,32∗3600
V 2091,70
t a 2= = =1.14 h
Q c +Q R (0,32+0.186)∗3600
V 2091,70
t ramax = = =1.068 h
Q c + Q R ( 0,32+0.224 )∗3600
LSB = cantitatea de CBO5 pentru apa uzată ce urmează a fi prelucrată biologic, exprimat în kg/zi
KgCBO 5
LSB =V ∙ I OB =2252,44∗1,97=4120,64
zi
O2
CO=1844,44 Kg
zi
CO = necesarul de oxigen pentru consumarea materiei organice de către microorganisme;
C o=1000 ;
α = raportul de eficienţă al transferului de oxigen în apa epurată a unui sistem de oxigenare;
α = 0,9
Cos = concentraţia oxigenului la saturaţie în condiţii standard funcţie de temperatură; 11,3 mg O/l
CSA = concentraţia la saturaţie a oxigenului în amestec de apă uzată şi nămol la temperatura de
lucru;
CSA = 7,4 mg O2/l;
CB = concentraţia efectivă a oxigenului în amestecul de apă uzată şi nămol activ;
CB = 1,5 – 2 mg O2/l; se adoptă valoarea 1,75 mg O2/l
K10 şi KT = coeficienţi de transfer ai oxigenului în apă pentru t = 10 °C şi respectiv t = 20 °C;
Radicalul raportului este 0,83.
p = presiunea barometrică calculată ca o medie a valorilor zilnice în oraşul în care se efectuează
epurarea apelor uzate; variază între 780 şi 785 mm Hg
p = 760 mmHg.
13.Dimensionarea sistemului de aerare pneumatica
Se folosesc dispozitive pneumatice de dispersie a aerului generat de compresoare sau
turbosuflante. Dispersarea se poate face cu: bule fine (d < 0,3 mm), cu bule mijlocii (d = 0,3 – 3
mm) şi cu bule mari (d > 3 mm). Se alege aerarea fină. Se utilizează sisteme de distribuţie cu
plăci poroase.
Se calculează capacitatea de oxigenare orară:
CO 1844,44 O2
CO = = =76,85 Kg
δ 24 h
Se calculează debitul de aer necesar:
CO ∙ 103 76.85∗103 m 3 aer
Q aer = = =2277,03
CO sp ∙ H imersie 9∙ 3.75 h
Unde:
H imersie = adâncimea de imersie a sistemului de distribuţie a aerului; H imersie = 3.75 m.
COsp = capacitatea specifică de oxigenare a sistemului de insuflare a aerului.
COsp = 8 – 10 g O2/m3 aer∙m. Se alege valoarea de 9 O2/m3 aer∙m
Se calculează suprafaţa plăcilor poroase (Ap)
Poziţionarea distribuitorului de aer se realizează la înălţimea de imersie pe toată suprafaţa
bazinului de aerare.
Q aer 2277,03 2
Ap= = =37.95 m
i aer 60
Unde:
iaer = intensitatea aerării; iaer = 1 m3/m2∙min = 60 m3/m2∙h.
Se calculează energia brută a sistemului de aerare:
Eb =H imersie ∙ E s=3.75 ∙ 5,5=20.625 W ∙ h/m2
ES = consumul specific de energie; se adoptă; ES = 5,5 W∙h/m3.
Dimensionarea bazinului cu nămol activ
Se recomandă H bazin = 3 – 5 m, H bazin = 4m
Înălţimea totală a bazinului va fi:
H tot =H imersie + H s=3.75+ 0,25=4 m
Unde: Hs = 0,5 – 0,8 m
Lăţimea bazinului:
B=( 1 ÷ 1,5 ) ∙ H tot =4 ∙1,25=5 m
Lungimea bazinului:
L=8∗5=40 m
Determinarea numărului de compartimente necesar:
V =n∙ V 1
V 1=B ∙ H tot ∙ L V = n · B · Htot · L
V 2091,70
n= = =2,61 3 compartimente
B ∙ H tot ∙ L 5∗4∗40
Au = suprafaţa utilă a decantorului radial din care s-a scăzut suprafaţa de sub jgheabul
apei decantate.
În general, datele din literatură stabilite pentru încărcarea superficială în decantorul
secundar au o valoare mai mică sau egală cu 1,9 m3/m2∙h pentru valori ale IVN < 100 ml/g.
În general v`sc = 1,2
3Se calculează încărcarea superficială a decantorului secundar cu materii solide.
C N ∙ ( Q c +Q R ) 2,512∙ ( 0,32+0,186 )∗3600∗24
I ss = = =¿2614477.66
Au 0,42
30 30 28.1 616 2.3 - - 0.4 3.0 - 3.4 0.8 1848 500 400… 250..
600
14 …700 350
V u=85.67 m3 /h
GEDS= gradul de epurarea a decantorului secundar, GEDS= 85%
γn = densitatea nămolului, 1100÷ 1200 , = 1150 kg/ m3
p= umiditatea nămolului, p = 95%, p=0.95
Ciss = concentraţia la intrarea în treapta biologică a materiilor solide
Avand in vedere voluml mare ce rezulta vom imparti decantorul principal in 4 decantoare
secundare.Astfel vom avea :
1. .Decantor
Debite de calcul: hu=3.0 , P=30 V1=1848
2. Decantor
3. Decantor
4. Decantor
Epurarea apelor uzate, în vederea evacuării în receptorii naturali sau recirculării lor, conduce la
reţinerea şi formarea unor cantităţi importante de nămoluri ce înglobează atât materiile poluante din apele
brute, cât şi cele formate în procesele de epurare. O staţie de epurare poate fi considerată eficientă nu
numai dacă efluentul se încadrează în limitele impuse de calitatea receptorului, ci şi dacă namolurile
rezultate au fost tratate suficient de bine în vederea valorificării lor finale, fără a afecta calitatea factorilor
de mediu din zona respectivă.
- nămol mixt, rezultat din amestecul de nămol primar şi după decantarea secundară, obţinut prin
introducerea nămolului activ în exces în treapta mecanică de epurare;
- nămol de precipitare, rezultat din epurarea fizico-chimică a apei prin adaos de agenţi de neutralizare,
precipitare, coagulare - floculare.
-nămolurile cu compoziţie predominant organică, ce conţin peste 50% substanţe volatile în substanţa
uscata (provin, de regula, de la epurarea fizico-biologică);
Fermentarea nămolului, în vederea unei prelucrări ulterioare sau a depozitării se poate realiza
prin procedee anaerobe sau aerobe - primele fiind cel mai des folosite. În procesul de fermentare,
materialul organic este mineralizat, iar structura coloidală a nămolului se modifică. Nămolul
fermentat poate fi mai uşor deshidratat, cu cheltuieli mai mici decât în cazul nămolului brut.
Cinetica fermentării anaerobe se desfăşoară sub influenţa a două grupe principale de bacterii
care trăiesc în simbioză în acelaşi mediu fizic şi chimic:
Viteza de reacţie globală este dată de faza cea mai lentă, cea de gazeificare, datorită vitezei de
multiplicare redusă a bacteriilor şi de marea sensibilitate la condiţiile de mediu. Aşa cum este
cunoscut, din procesul de fermentare anaerobă rezultă gazul de fermentare combustibil (biogaz)
utilizat ca sursă neconvenţională de energie.
Factorii care influenţează procesul de fermentare se pot grupa în două categorii:
În afara acestor factori legaţi de calitatea materialului şi parametrii instalaţiilor, mai sunt o
serie de factori la nivelul celulei, legaţi de echipamentul enzimatic, mult mai dificil de sesizat şi
dirijat, necesitând metode de investigare deosebit de complexe.
Se vor analiza câţiva dintre factorii de influenţă asupra procesului, ce pot fi dirijaţi în sensul
dorit.
Concentraţia substanţelor solide din nămol trebuie să fie astfel aleasă încât să asigure apa
fiziologică necesară bacteriilor. Se recomandă concentraţii de 5-10% materii solide. Concentraţii mai
ridicate ale materialului, peste 12% creează dificultăţi la pompare şi omogenizare.
Un nămol se consideră fermentat aerob când componenţa organică s-a redus cu 20-25%,
cantitatea de grăsimi a ajuns la maximum 6,5 % (faţă de substanţa uscată), activitatea enzimatică este
practic nulă, iar testul de fermentabilitate este negativ.
Comparând cele două sisteme de stabilizare biologică a nămolului organic, apare net
avantajos procedeul de stabilizare anaerobă, mai ales sub aspectul energetic. [M.Dima, 1998]
b. Îngroşarea nămolurilor
Această metodă constituie cea mai simplă şi larg răspândită metodă de concentrare a
nămolului, având drept rezultat reducerea şi ameliorarea rezistenţei specifice la filtrare. Îngroşarea se
poate realiza prin decantare, flotare sau centrifugare, gradul de îngroşare depinzând de mai multe
variabile, dintre care mai importante sunt: tipul de nămol, concentraţia iniţială a solidelor,
temperatură, utilizarea agenţilor chimici, durata de îngroşare etc.
Prin îngroşare, volumul nămolului se poate reduce de circa 20 de ori faţă de volumul iniţial,
dar îngroşarea este eficientă tehnico-economic până la o concentraţie de solide de 8-10%.
Timpul mediu de reţinere a solidelor în îngroşător este de 0,5-2 zile. Se utilizează în mod
frecvent îngroşătoare cu funcţionare continuă, instalaţiile calculându-se la o încărcare hidraulică de
0,6-1,2 m3/m2 h. Încărcarea cu solide este de 1,5-6,0 kg/m2h, în funcţie de caracteristicile nămolului.
Îngroşarea prin flotare se aplică pentru suspensii care au tendinţa de flotare şi sunt rezistente
la compactare prin îngroşare gravitaţională.
Procesul de flotare cu aer se poate realiza prin: flotarea cu aer dispersat, flotare cu aer
dizolvat sub presiune, flotare cu aer la presiune negativă şi flotare biologică. Cel mai larg utilizat este
procesul de flotare cu aer dizolvat sub presiune, care prin destindere la presiunea apropiată de cea
atmosferică elimină bule fine (d ≈ 80 μ), care se ataşează sau se înglobează în flocoanele de nămol şi
le ridică la suprafaţă. Pentru asigurarea unei concentraţii convenabile de materii în suspensie la
alimentare, se practică recircularea unei fracţiuni de efluent.
Îngroşarea prin centrifugare se aplică în general pentru nămolul activ în exces, atunci când nu
se dispune de spaţiu pentru alte instalaţii mai puţin compacte.
c. Tratarea preliminară
Aducerea nămolurilor primare, secundare, brute sau stabilizate în categoria nămolurilor uşor
filtrabile, deci cu rezistenţe specifice de circa 10 10 cm / g se realizează printr-o tratare preliminară
10
-elutrierea.
Teoretic se pot obţine rezultate satisfăcătoare ţi prin adaos de material inert ( zgura, cenuşa,
rumeguş etc), dar acest procedeu prezintă dezavantajul de a creşte considerabil volumul de nămol ce
trebuie prelucrat în continuare. Tratarea preliminară a nămolurilor constă în crearea condiţiilor
favorabile necesare prelucrării ulterioare ( deshidratare naturală, artificială şi avansată). [M.Dima,
1998]
Condiţionarea chimică
- minerali: sulfat de aluminiu, clorhidrat de aluminiu, clorură ferică, sulfat feros , oxid de
calciu, extracte acide din deşeuri;
- organici: polimeri sintetici (anioni, cationi sau neionici), produşi de policondensare sau
polimeri naturali;
- micşti: amestec de polimeri sintetici cu săruri minerale sau amestec de coagulanţi minerali.
Reactivii anorganici cei mai des utilizaţi pentru condiţionarea nămolului sunt clorura ferică şi
varul, fiecare având un câmp de acţiune propriu. Sulfatul feros este mai economic, dar are o acţiune
corosivă. Sărurile de aluminiu, în special clorhidratul de aluminiu, sunt eficiente, mai puţin corosive,
dar costul este mai ridicat.
Dintre polimerii organici, cei cationici se pot utiliza singuri, iar cei anionici şi neionici, în
asociere cu alţi coagulanţi minerali. În general, dozele de polimeri organici sunt mult mai reduse
decât la cei minerali, dar costul este încă ridicat. Alegerea coagulantului şi doza optimă se fac pe baza
încercărilor experimentale de laborator, întrucât alegerea depinde de provenienţa nămolului,
compoziţia sa chimică, gradul de dispersie, tehnologia de deshidratare ce urmează a se aplica etc.
Pentru fiecare tip de nămol şi pentru fiecare coagulant, floculant sau amestec, se stabileşte
doza optimă pe cale experimentală. [M.Dima, 1998]
d. Deshidratarea nămolurilor
În scopul prelucrării avansate sau eliminării finale, apare necesitatea reducerii conţinutului de
apă din nămol pentru diminuarea costurilor şi volumelor de manipulat.
În cazul staţiilor mici de epurare (debite mici de nămol), deshidratarea se poate realiza prin
procedee naturale (platforme pentru uscarea nămolurilor sau iazurilor de nămol) în cazul în care se
dispune de spaţiu şi sunt asigurate condiţiile de protecţie ale mediului înconjurător (protecţia apelor
subterane, aşezărilor umane, aerului etc).
Metodele mecanice de deshidratare sunt larg aplicate pentru diferite tipuri de nămol (nămol
brut, fermentat, de precipitare etc). Pentru a obţine o separare eficientă a fazelor se impune
condiţionarea prealabilă a nămolului.
Deshidratarea naturală pe platforme de uscare a nămolului este larg utilizată, având în vedere
simplitatea construcţiei şi costul redus de exploatare.
Deshidratarea mecanică pe vacuum-filtre este procedeul tehnic cel mai larg utilizat în
prezent pentru drenajul artificial al apei. Forma constructivă a vacuum-filtrelor poate fi diferită (cu
disc, taler sau tambur), vacuum-filtrele cu tambur fiind cele mai utilizate pentru deshidratarea
nămolurilor provenite din epurarea apelor uzate.
Filtrele presă pot fi adaptate pentru o gamă largă de suspensii. Există multe variante
constructive de filtre presă, deosebirile principale constând în forma şi modul de funcţionare a
elementelor filtrante.
În aceste instalaţii, nămolul îngroşat sau condiţionat este pompat cu pompe speciale în
camerele filtrului presă. După umplerea camerelor se face deshidratarea prin creşterea presiunii, în
final rămânând în cameră o turtă cu umiditate redusă, chiar sub 40%. Consumul de energie electrică
este de circa 3 kWh/m3nămol.
Timpul auxiliar poate fi egal cu timpul de presare în cazul filtrelor presă cu încărcare şi
descărcare manuală sau mai redus. 10-15 min, la instalaţiile moderne.
Ţesăturile filtrante, la filtrele de presă, pot fi naturale sau artificiale, iar alegerea condiţiile de
exploatare ale instalaţiei de trebuie să se facă în funcţie de tipul de nămol, timpul de deshidratare
propriu-zisă pentru filtrare şi condiţiile impuse filtratului. Timpul de deshidratare pentru nămolurile
rezultate din epurarea apelor uzate variază între 1 şi 6 h, depinzând de caracteristicile nămolului,
gradul de condiţionare, presiunea de lucru, etc.
Principalele avantaje ale filtrelor - presă sunt capacitatea mare de filtrare, consum redus de
energie, umiditatea scăzută a turtelor. Dintre dezavantaje se semnalează consum mare de material
filtrant, consum ridicat de reactivi pentru condiţionare, consum mare de manoperă.
Utilizarea centrifugelor pentru deshidratarea nămolului rezultat din epurarea apelor uzate şi-a
lărgit aplicabilitatea în ultimii ani, prin realizarea de utilaje cu performanţe ridicate şi eficienţa bună
de deshidratare, mai ales datorită utilizării polimerilor organici ca agenţi de condiţionare.
Deshidratarea prin centrifugare poate fi definită ca o decantare accelerată sub influenţa unui
câmp centrifugal, mai mare de două ori decât forţa gravitaţiei. Factorii care influenţează sedimentarea
centrifugală sunt aceiaşi ca şi la sedimentarea convenţională.Deshidratarea centrifugală este
influenţată şi de o serie de parametri ai echipamentului, parametri constructivi ce trebuie aleşi în
funcţie de scopul urmărit.
Tendinţa actuală se manifestă către utilizarea centrifugelor cu rotor compact şi funcţionare
continuă. Aceste echipamente se pot grupa în trei categorii, cu domenii specifice de aplicare:
- centrifuge cu rotor conic, care produc o bună deshidratare şi centrat limpede, dar neadecvate
pentru solide fine;
- centrifuge cu rotor cilindro-conic, care produc şi turte bine deshidratate şi centrat limpede.
Pentru realizarea unui grad înalt de recuperare a solidelor din nămol (centrat limpede) se
poate acţiona prin descreşterea debitului de alimentare, creşterea consistenţei nămolului, creşterea
temperaturii şi creşterea dozei de coagulant. Creşterea gradului de deshidratare a nămolului se poate
realiza prin scăderea debitului de alimentare sau creşterea temperaturii, chiar şi fără adaos de
coagulanţi. În general, turte bine uscate dau centrat mai puţin limpede dacă nu se are în vedere o
condiţionare corespunzătoare a nămolului.
Deshidratarea avansată
-uscarea termică;
-incinerarea.
Uscarea termică
Reducerea avansată a umidităţii nămolului se poate realiza prin evaporarea forţată a apei,
până la o umiditate de 10-15%, în instalaţii speciale şi cu aport de energie exterioară.
Principalele tipuri de instalaţii utilizate pentru uscarea termică a nămolului sunt: uscătoare cu
vetre etajate, uscătoare rotative şi uscătoare prin atomizare. Pentru calcului necesarului de căldură ce
trebuie furnizată sistemului trebuie să se ţină seama, în principal, de necesarul pentru evaporarea apei
din nămol, preîncălzirea materialului, dezodorizarea gazelor rezultate etc. Întrucât randamentul termic
al instalaţiilor nu depăşeşte, de regulă, 50%, s-a calculat că pentru uscarea unui nămol cu umiditate d
circa 80%, până la umiditate de circa 10%, sunt necesare circa 4500 kcal/kg substanţă uscată. Pentru
reducerea necesarului de căldură se recomandă deshidratarea prealabilă a nămolului, preîncălzirea
aerului admis în sistem şi recuperarea căldurii reziduale. Deşi procedeul este costisitor şi puţin
aplicat, are totuşi o serie de avantaje legate, mai ales, de valorificarea agricolă a nămolului: produce
nămol steril, reduce considerabil volumul de materialului datorită îndepărtării apei, necesită suprafeţe
de depozitare mici, este practic neinfluenţat de prezenţa substanţelor toxice sau inhibatoare.
Incinerarea nămolului
Dacă nămolurile rezultate din epurarea unor ape uzate industriale conţin compuşi organici
şi/sau anorganici toxici ce nu permit valorificarea agricolă, depozitarea pe sol sau aplicarea
procedeelor de recuperare a substanţelor utile, se face apel la incinerare ca singura alternativă
acceptabilă. În timpul incinerării compuşii organici sunt oxidaţi total, iar compuşii minerali sunt
transformaţi în oxizi metalici ce se regăsesc în cenuşă.
Pentru incinerare se recomandă reducerea prealabilă a umidităţii nămolului brut şi evitarea
stabilizării aerobe sau fermentării anaerobe, care diminuează puterea calorică a materialului supus
incinerării.
Toate instalaţiile de incinerare trebuie echipate cu instalaţii de spălare sau filtrarea gazelor de
ardere, până la obţinerea unui conţinut de suspensii (cenuşă) la evacuare de 150-200 g/m3.
Incinerarea nămolului semiplastic, cu putere calorică mică şi conţinut ridicat de apă impune
echipament special, pentru a menţine un raport adecvat suprafaţă/volum în timpul combustiei.
În acest scop, pentru incinerarea nămolului se utilizează cuptoare rotative cilindrice, cu vetre
multiple sau cu pat fluidizat.
Cuptorul rotativ
Constă dintr-un cilindru căptuşit cu material refractar, cu axul puţin înclinat faţă de
orizontală. Nămolul este injectat la capătul amonte şi, în timp ce este ars, este transportat la cealaltă
extremitate prin mişcarea de rotaţie a cilindrului. Pentru a asigura o bună funcţionare a cuptorului este
necesar să se mărunţească materialul, înainte de alimentare, pentru a obţine o suprafaţă suficient de
mare şi a asigura o distribuţie uniformă a acestuia.
Nămolul din staţiile de epurare urbane conţin în afară de gazele de fermentare unele substanţe
care pot fi valorificate. Unele dintre acestea cum sunt substanţele hrănitoare pentru sol şi plante şi-au
găsit o largă utilizare. În schimb, recuperarea de metale şi alte substanţe utile se aplică în special la
nămolurile provenite din apele uzate industriale.
S-a constatat că nămolul rezultat de la epurarea apelor uzate orăşeneşti determină creşterea
producţiei de substanţă uscată pe pajiştile temporare, numai când se administrează sub arătură la
înfiinţare şi repetat în fiecare an, toamna, la suprafaţa pajiştii, fără aport de îngrăşăminte chimice.
Rezultatele obţinute, mai ales pentru primul an de experimentare a compostului provenind din
fermentarea aerobă a nămolului de epurare în amestec cu resturi vegetale, evidenţiază un efect foarte
favorabil al acestuia asupra randamentului la raigras.
Valorificarea compostului urban în anumite spaţii verzi, respectiv parcuri, scuaruri, zone de
agrement, poate fi o soluţie favorabilă de punere în valoare fără a dăuna animalelor, omului şi
mediului înconjurător în general.
S-a constatat că utilizarea compostului din nămol de epurare şi resturi vegetale are în general
efecte favorabile asupra solului şi plantelor şi poate fi folosit ca material fertilizant în condiţii de
supraveghere permanentă.În consecinţă, fertilizarea cu compost din nămol de epurare, mai ales în
doze moderate, permite realizarea unor producţii bune din punct de vedere cantitativ şi calitativ, chiar
şi la cultura tomatelor, plante susceptibile de a acumula metalele grele şi care, fiind consumabile în
stare proaspătă de către om, necesită o foarte mare atenţie în ceea ce priveşte fertilizarea.
Cantităţile sau dozele de nămol de epurare ce pot fi aplicate pe terenurile agricole nu pot fi
recomandate întrucât ele trebuie să se calculeze în funcţie de conţinutul în metale grele al nămolului
de epurare şi conţinutul în metale grele al solului. Un alt factor care se ia în considerare la stabilirea
dozelor este necesarul de elemente nutritive al speciei cultivate dar acest factor este relativ deoarece
creşterea excesivă a dozelor de nămol poate conduce la creşterea conţinutului solului şi plantelor în
metale grele.
Compostarea artificiala se realizeaza intr-un tambur rotativ unde amestecul mentionat mai sus
este incalzit la temperatura de 60 C timp de 6-7 zile dupa care materialul rezultat este asezat in
gramezi de 1,5 m inaltime. [M.Dima, 1998]
7.BIBLIOGRAFIE
