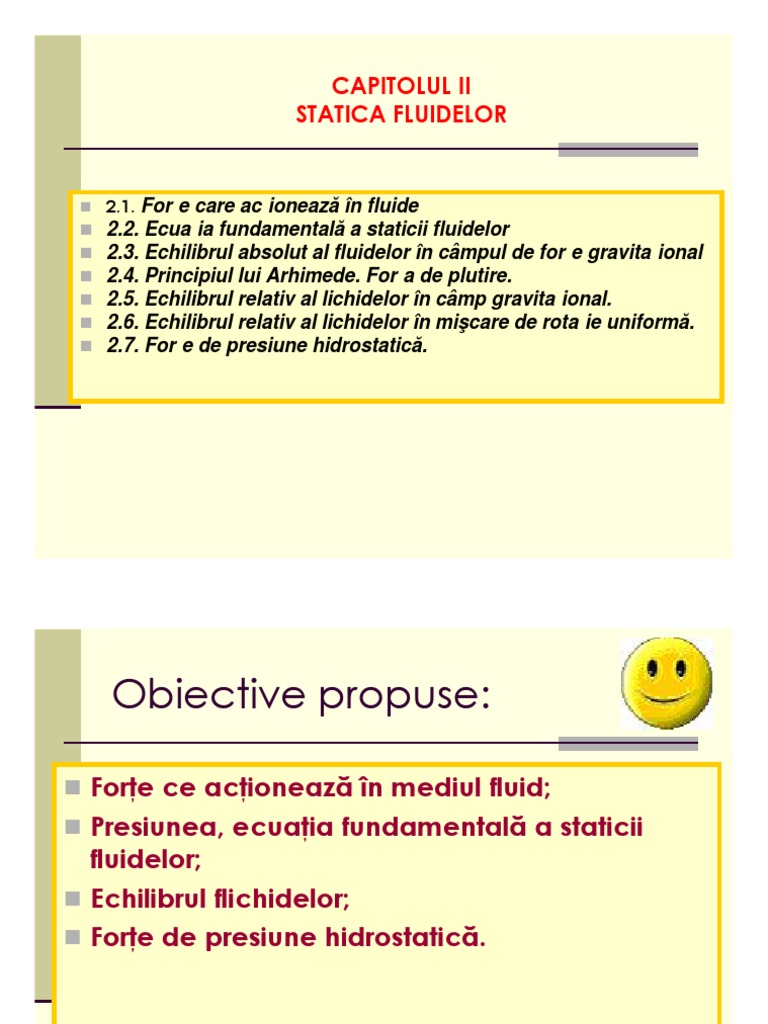

STATICA FLUIDELOR
MASICE SUPRAFAŢĂ
Forţe de masă
Sunt forţe care:
1. acţionează în fiecare punct al masei de fluid,
2. sunt determinate de câmpul de forţe externe în
care se află fluidul (câmp gravitaţional,
centrifugal, electric, etc.),
3. sunt proporţionale cu masa fluidului.
Exemple:
forţa gravitaţională,
forţa centrifugă,
forţa inerţială,
forţa electromagnetică, etc.
Forţe de masă
Forţele unitare de masă se definesc prin
relaţia:
Fm d Fm
Fm V lim0
V dV
Au formula dimensională:
Forta Masa Acceleratie 2
Fm L T
Masa Masa
D.p.d.v. matematic sunt mărimi vectoriale
(tensori de ordinul 1).
Forţe de suprafaţă
Sunt forţe care:
1. acţionează asupra suprafeţelor de delimitare
a masei de fluid,
2. sunt rezultatul interacţiunii dintre moleculele
de fluid din interiorul volumului V de fluid cu
moleculele fluidului înconjurător sau cu
suprafeţele solide cu care fluidul vine în
contact.
Exemple:
forţele de presiune,
forţele de frecare la curgerea fluidelor, etc.
Forţa unitară de suprafaţă (tensiunea, efortul unitar) se
defineşte prin relaţia:
Fs dFs
Fs A lim 0
A dA
Fs = forţa de suprafaţă aplicată
ΔA = aria care mărgineşte
Formula dimensională: volumul de fluid ΔV
FP dFP
P A lim 0
A dA
Formula dimensională:
2
M L T 1 2
P 2
M L T
L
2.2.Ecuaţia fundamentală a
staticii fluidelor
În interiorul unui fluid, presiunea variază în
fiecare punct al acestuia după o ecuaţie de
forma:
P f x, y , z (1)
scrisă diferenţial:
P P P
dP dx dy dz (2)
x y z
Py dV dx dy dz (3)
m dV (4)
Fz Px+dx
Px Fx
Fy
x
O
Py+dy
y
Pz
Ecuaţia fundamentală a staticii
fluidelor
Asupra elementului de volum acţionează:
forţele de suprafaţă sub forma forţelor de
presiune
forţele masice
forţele tangenţiale sunt nule, fluidul fiind în
repaus.
În figura sunt reprezentate proiecţiile forţelor
pe axele de coordonate:
P = presiunea statică,
Fx, Fy, Fz = forţele unitare masice.
Ecuaţia fundamentală a staticii
fluidelor
Condiţia de echilibru = suma proiecţiilor
forţelor care acţionează asupra volumului
elementar de fluid pe axele de coordonate să
fie nulă.
Această condiţie se poate scrie:
P P P
Fx ; Fy ; Fz (7)
x y z
Ecuaţia fundamentală a staticii
fluidelor
P
Ecuaţiile (7): Fx
x
P (7)
Fy
y
P
Fz
z
ecuaţiile diferenţiale de echilibru ale
fluidului = ecuaţiile Euler.
Ecuaţia fundamentală a staticii
fluidelor
Introducând (7) în (2) se obţine ecuaţia
diferenţială a staticii fluidelor:
dP Fx dx Fy dy Fz dz (8)
Dacă i , j , k sunt vectorii unitate (versorii) pe
axele Ox, Oy, Oz, din (42) şi (47) rezultă:
1 P P P
x
i
y
j
k Fx i Fy j Fz k
z
(9)
Ecuaţia fundamentală a staticii
fluidelor
Ecuatia (9)
1 P P P
x
i
y
j
k Fx i Fy j Fz k
z
1 1
se mai poate scrie: F grad P P (10)
dP g dz ↔ dP g dz (13)
P0 H0
FA = G
Hi
FAi = PiA
Principiul lui Arhimede. Forţa de
plutire
Forţele de pe faţa superioară (FAs) şi inferioară (FAi)
vor fi, conform ecuaţiei (14):
FAs Ps A g H s P0 A
FAi Pi A g H i P0 A
Ps , Pi = presiunile hidrostatice pe feţele superioară şi
respectiv inferioară ale paralelipipedului,
A = aria fiecăreia dintre aceste feţe,
P0 = presiunea la suprafaţa lichidului,
Hs , Hi = adâncimile la care se găsesc faţa superioară
şi respectiv inferioară a corpului imersat.
Principiul lui Arhimede. Forţa de
plutire
Forţa rezultantă pe direcţia z va fi:
FA FAi FAs g H i H s A
gHA gV gm G
HV
r
Hm
FC
A Hi
H0 FG
x
R
y
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Suprafaţa liberă a lichidului va lua o astfel de
formă încât orice element de suprafaţă să fie
normal la rezultanta celor două forţe masice:
forţa gravitaţională,
forţa centrifugă,
Fc
R
Fg
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Dacă viteza unghiulară este constantă,
mişcarea de rotaţie este uniformă şi se
realizează un echilibru relativ între forţele
masice şi cele de suprafaţă.
Pe baza ecuaţiilor deduse în cazul echilibrului
relativ al fluidelor aflate in camp gravitational,
se poate stabili legea distribuţiei presiunilor în
lichid.
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Componentele acceleraţiei gravitaţionale pe
axele de coordonate:
Fcx x 2
Fcy y 2
Fcz 0 (23)
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Inlocuind (22) si (23) in (18):
P
Fix Fgx
x
P
Fiy Fgy (18)
y
P
Fiz Fgz
z
se obtine:
P P P (24)
x
2
y
2
g
x y z
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Ecuaţia diferenţială a echilibrului relativ (20)
devine:
dP xdx ydy gdz
2 2
(25)
1 (29)
P r gH C
2 2
2
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Constanta de integrare, C, se determină
pentru cazul particular al punctului A, în care:
r = 0 (x = 0; y = 0), H = H0 şi P = P0.
În aceste condiţii:
z
C P0 gH 0 (30) Hm
FC
r
HV
A Hi
H0 FG
x
R
y
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Înlocuind (30) în (29) obţinem:
P P0 r g H 0 H
1 2 2
(31)
2
Ecuaţia (31) = ecuaţia distribuţiei presiunilor
într-un fluid incompresibil aflat în mişcare de
rotaţie uniformă.
Suprafaţa liberă a lichidului şi orice suprafaţă de
nivel izobară este un paraboloid de rotaţie cu axa
verticală Oz.
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Din expresia (31) se pot calcula:
1. distribuţia presiunilor pe peretele vasului
(r = R):
2R2
P P0 g H 0 H (32)
2g
2. distribuţia presiunilor pe fundul vasului
(H = 0):
r2 2
P P0 g H 0 (33)
2g
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Nivelul maxim (Hm) al lichidului în vasul care
se roteşte se obţine punând condiţia ca
volumul lichidului din vas să fie constant
înainte şi după rotaţie:
R H i R H 0 R H m H 0
1 2
2 2
(34)
2
sau:
2H i H 0 H m (35)
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
z
În punctul B:
P = PB = P0 (suprafaţa R
liberă a lichidului este o
curbă de nivel izobară), B
r = R şi H = Hm.
HV
În aceste condiţii, din (29), Hm
r
FC
constanta de integrare C A Hi
FG
are H0
x
valoarea: R
y
1
C P0 2 R 2 gH m (36)
2
Echilibrul relativ al lichidelor aflate
în mişcare de rotaţie uniformă
Deoarece C are aceeaşi valoare pentru orice punct de pe o
suprafaţă izobară, prin egalarea ecuaţiilor (29) şi (36) se obţine:
R 2 2
(37)
Hm H0
2g
Exprimând H0 din (35) şi introducându-l în (37) rezultă:
2R2 (38)
Hm Hi
4g
Inălţimea la care se ridică lichidul pe pereţii vasului aflat în mişcare de rotaţie
uniformă este direct proporţională cu pătratul vitezei unghiulare şi cu pătratul
razei recipientului.
2.7.Forţe de presiune
hidrostatică
în care:
P - presiunea exercitată de lichid pe suprafaţa solidă
(Pa);
P0 - presiunea la suprafaţa lichidului (Pa);
H - înălţimea coloanei de lichid deasupra suprafeţei
solide (m);
A - aria suprafeţei solide orizontale (m2).
Forţe de presiune hidrostatică
P P0 gH (41)
să se separe în:
Forţe de presiune hidrostatică
o solicitare provenită din acţiunea presiunii P0
(FP1), de valoare constantă, cu punctul de
aplicaţie în centrul de greutate al ariei
suprafeţei A, solicitare dată de relaţia:
FP1 P0 A (42)
FP 2 xC x dFP 2
A (44)
FP 2 yC y dFP 2
A
Forţe de presiune hidrostatică
În cazul suprafeţelor plane înclinate sub un
unghi θ faţă de suprafaţa liberă a lichidului,
solicitarea provenită din acţiunea presiunii P0
este:
FP0 P0 A (45)
în care:
Ax - momentul static al suprafeţei A faţă de axa
Ox;
PG - presiunea în centrul de greutate al
suprafeţei A.
Forţe de presiune hidrostatică
Punctul de aplicaţie al solicitării datorate
presiunii piezometrice este centrul de
presiune C, ale cărui coordonate sunt:
I xy Ix (47)
xC ; yC
Ax Ax
în care:
Ixy - momentul centrifugal al suprafeţei A faţă
de axele Ox şi Oy;
Ix - momentul de inerţie axial al suprafeţei A
faţă de axa Ox.
Forţe de presiune hidrostatică
Dacă suprafaţa A se află în contact cu un gaz
având presiunea P, valoarea modulului forţei
de presiune este:
FP P A (48)
