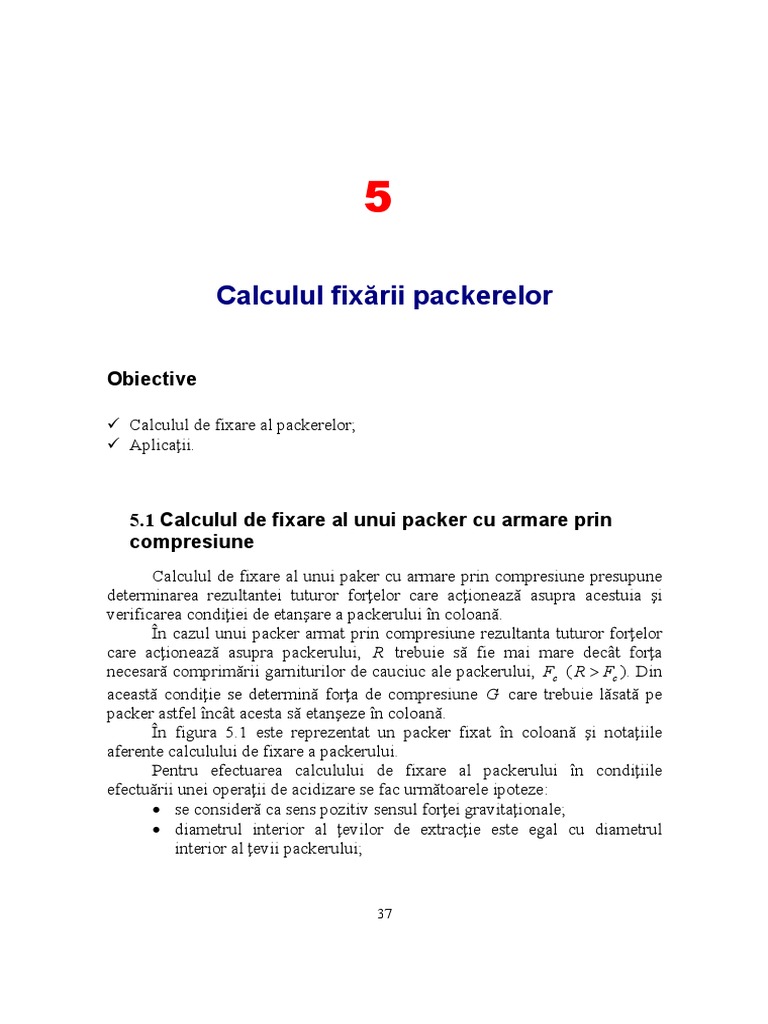

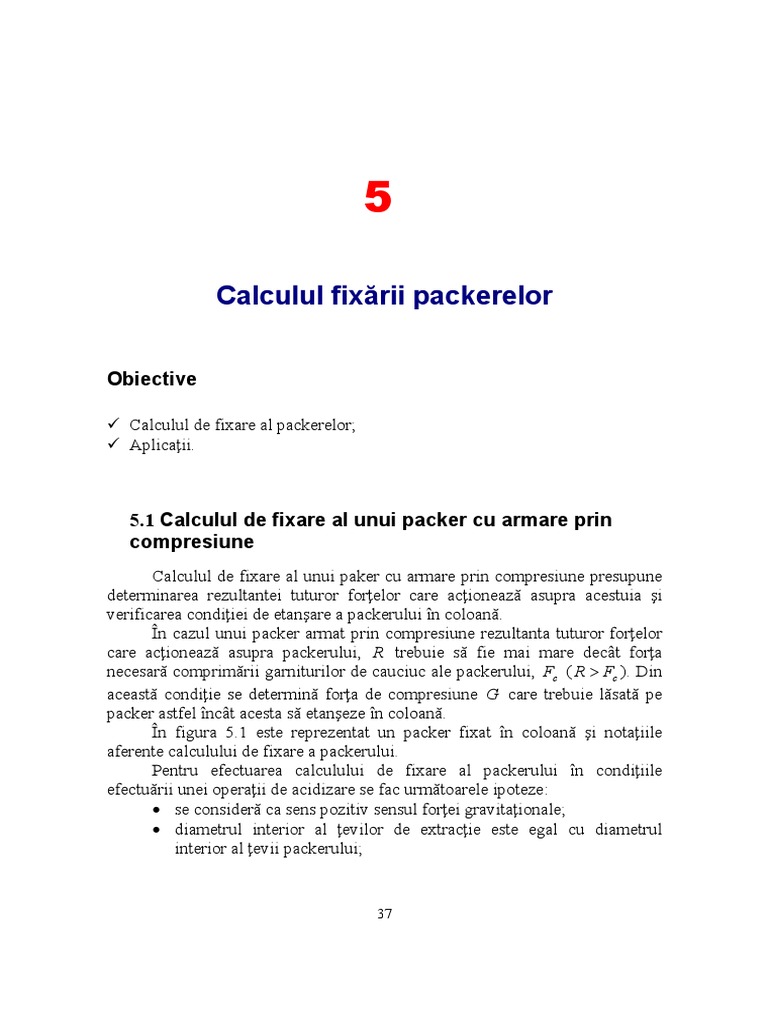

5

Calculul fixării packerelor

Obiective

Calculul de fixare al packerelor;

Aplicaţii.

5.1 Calculul de fixare al unui packer cu armare prin

compresiune
Calculul de fixare al unui paker cu armare prin compresiune presupune
determinarea rezultantei tuturor forţelor care acţionează asupra acestuia şi
verificarea condiţiei de etanşare a packerului în coloană.
În cazul unui packer armat prin compresiune rezultanta tuturor forţelor
care acţionează asupra packerului, R trebuie să fie mai mare decât forţa
necesară comprimării garniturilor de cauciuc ale packerului, Fc ( R > Fc ). Din
această condiţie se determină forţa de compresiune G care trebuie lăsată pe
packer astfel încât acesta să etanşeze în coloană.
În figura 5.1 este reprezentat un packer fixat în coloană şi notaţiile
aferente calculului de fixare a packerului.
Pentru efectuarea calculului de fixare al packerului în condiţiile
efectuării unei operaţii de acidizare se fac următoarele ipoteze:
• se consideră ca sens pozitiv sensul forţei gravitaţionale;
• diametrul interior al ţevilor de extracţie este egal cu diametrul
interior al ţevii packerului;

37
 • înainte de operaţie sonda este plină cu ţiţei, iar în timpul operaţiei în
spaţiul inelar este ţiţei şi prin ţevi se injectează soluţie acidă.
În acest caz forţele care acţionează asupra packerului sunt:
• forţele de presiune F1 , F2 , F3 ,
• forţa de umflare Fu ,
• forţa de buclare Fb ,
• forţa din cauza variaţiei de temperatură, Ft ,
• forţa de compresiune G .
G pa pcs

de
Hp Ţiţei/Ţiţei
di
Ţiţei/Acid
Di Ţevile de extracţie
F1 pcp
Coloana de exploatare

Packer

F2 ptp

F3

Fig.5.1 Schema unui packer fixat în coloană.

Relaţiile de calcul pentru forţele menţionate mai sus sunt prezentate în tabelul
de mai jos.

Tabelul 5.1 Relaţiile de calcul pentru forţele care acţionează asupra packerului.
Semnificaţia simbolurilor şi unităţile
Tipul forţei Relaţia de calcul
de măsură
Forţele de
presiune (
F1 = pcp Di2 − d e2 )π4 p cs - presiunea în coloană la suprafaţă,
F1 , F2 , F3 Pa;

38
 (
F2 = ptp Di2 − d e2
(
F3 = ptp d i2 − d e2 ) π4
pcp = pcs + ρ t gH p
ptp = p a + ρ a gH p
)π4 pa - presiunea în ţevi la suprafaţă, Pa;
pcp - presiunea în coloană la nivelul
packerului, Pa;
ptp - presiunea în ţevi la nivelul
packerului, Pa;
ρ t - densitatea ţiţeiului, kg/m3;
ρ a - densitatea acidului, kg/m3;
Di - diametrul interior al coloanei, m;
d e - diametrul exterior al ţevilor d
extracţie, m;
H p - adâncimea de fixare a packerului,
m.

at (∆ptm d i − ∆pcm d e )
Fu = µ
2t µ - coeficientul Poisson, µ = 0,3 ;
π
at =
4
(d 2
e −d i
2
) at - aria secţiunii pline a ţevilor, m2;
Forţa de umflare, de − di t - grosimea de perete a ţevilor, m;
t= ∆ptm - variaţia presiunii medii din ţevile
Fu 2
gH p de extracţie, Pa;
∆ptm = pa + (ρ a − ρ t ) ∆pcm - variaţia presiunii medii din spaţiul
2
inelar, Pa
∆pcm = pcs

Fb = Ap (∆pt − ∆pc )
∆pt - variaţia presiunii în ţevi la nivelul
Forţa de buclare π
Ap = d 2
pacherului, Pa;
sau de flambaj în 4
i
∆pc - variaţia presiunii în coloană la
spirală, Fb ∆pt = p a + gH p (ρ a − ρ t )
nivelul packerului, Pa.
∆pc = p cs
α - coeficientul de dilatare, respectiv
contracţie specific,
Forţa din cauza α = 1,242 ⋅ 10 −5 m/moC ;
variaţiei de E - modulul lui Young
temperatură, Ft = αEat ∆t
E = 2,1 ⋅ 1011 N/m2 ;
Ft ∆t - diferenţa de temperatură între fluidul
introdus în sondă şi fluidele din sondă,
o
C.
Forţa de ρ o - densitatea oţelului,

39
 compresiune, G ≥ Fc − F1 + F2 + ρ o = 7850 kg/m3;
G F3 + Fu + Fb + Ft Gt - greutatea ţevilor în lichid, N ;
 ρ g - accelaraţia gravitaţională, m/s2.
Gt = at H p ρ o g 1 − l 
 ρo 
În cazul în care forţa de compresiune G rezultată din relaţia de mai sus este mai
mare decât greutatea ţevilor în lichid Gt , atunci înseamnă că în timpul operaţiei suma
forţelor care tind să tragă de packer în sus este mai mare decât suma forţelor care apasă pe
packer, iar packerul nu etanşează pe coloană în timpul operaţiei.
În acestă situaţie se vor lua următoarele măsuri:
• se leagă un agregat la coloană şi se face presiune în spaţiul inelar(măsură
recomandată în cazul coloanelor relativ noi aflate în stare bună);
• utilizarea unei ancore hidraulice deasupra packerului;
• utilizarea unui packer cu armare prin tracţiune.

5.2 Aplicaţii
1.Să se determine forţa de compresiune G care trebuie lăsată pe packer
în condiţiile executării unei operaţii de acidizare, la o sondă la care se cunosc
următoarele date:
• adâncimea de amplasare a packerului, H p = 2500 m;
• diametrul interior al coloanei de exploatare, Di = 0,127 m;
• diametrul exterior al ţevilor de extracţie, d e = 2 7 / 8 in(0,073m);
• diametrul interior al ţevilor de extracţie, d i = 2,5 in(0,0635m);
• presiunea la agregat, pa = 200 bar;
• presiunea în coloană la suprafaţă, pcs = 85 bar;
• densitatea ţiţeiului, ρ t = 850 kg/m3;
• densitatea soluţiei acide, ρ a = 1075 kg/m3;
• diferenţa de temperatură între fluidele din sondă şi soluţia acidă
∆t = 15oC.
• forţa necesară comprimării garniturilor de cauciuc,
Fc = 30000daN
2. Să se determine greutatea ţevilor în lichid şi să se compare cu
greutatea G care trebuie lăsată pe packer.
3. Să se studieze influenţa presiunii din coloană asupra greutăţii G .

40
 4. În condiţiile în care greutatea G este mai mare decât greutatea
ţevilor în lichid ce măsuri se recomandă.

Bibliografie
1. Marcu, M.: Extracţia petrolului. Noţiuni fundamentale, Editura Universitǎţii
Petro-Gaze din Ploiești, 2012.
2. Popescu, C., Coloja, M.P.: Extracţia petrolului și gazelor asociate, vol.1, Editura
Tehnicǎ, București, 1993.
3. :***Packers Catalog, Halliburton, 2018
4. http://www.halliburton.com.
5. http://www.slb.com
6. https://petrowiki.org

41
