1

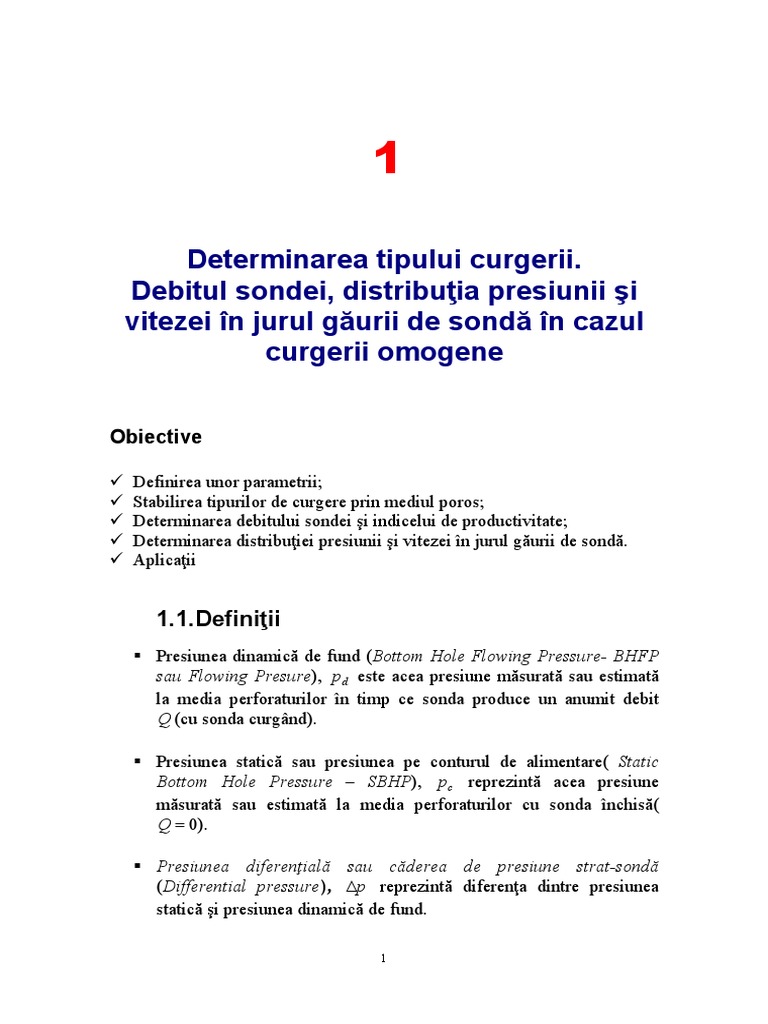

Determinarea tipului curgerii.

Debitul sondei, distribuţia presiunii şi
vitezei în jurul găurii de sondă în cazul
curgerii omogene

Obiective

Definirea unor parametrii;

Stabilirea tipurilor de curgere prin mediul poros;
Determinarea debitului sondei şi indicelui de productivitate;
Determinarea distribuţiei presiunii şi vitezei în jurul găurii de sondă.
Aplicaţii

1.1.Definiţii
Presiunea dinamică de fund (Bottom Hole Flowing Pressure- BHFP
sau Flowing Presure), p d este acea presiune măsurată sau estimată
la media perforaturilor în timp ce sonda produce un anumit debit
Q (cu sonda curgând).

Presiunea statică sau presiunea pe conturul de alimentare( Static

Bottom Hole Pressure – SBHP), pc reprezintă acea presiune
măsurată sau estimată la media perforaturilor cu sonda închisă(
Q = 0).

Presiunea diferenţială sau căderea de presiune strat-sondă

(Differential pressure), ∆p reprezintă diferenţa dintre presiunea
statică şi presiunea dinamică de fund.

1
 Presiunea de saturaţie (Bubble- Point Pressure), p sat , reprezintă
presiunea la care apar primele bule de gaze.

Raţia gaze-ţiţei(Gas Oil Ratio-GOR), RGT reprezintă raportul dintre

debitul de gaze şi debitul de ţiţei măsurate în condiţii de suprafaţă.

Raţia de soluţie(Solution Gas-Oil Ratio), rs reprezintă cantitatea de

gaze dizolvate într-un metru cub de ţiţei mort aflat în anumite
condiţii de presiune şi temperatură.

Factorul de volum al ţiţeiului(Formation Volume Factor of Oil), bt

reprezintă raportul dintre volumul de ţiţei (incluzând şi gazele
dizolvate) în condiţii de zăcământ şi volumul de ţiţei în condiţii de
suprafaţă.

Sondă perfectă din punct de vedere hidrodinamic

Sonda este perfectă din punct de vedere hidrodinamic dacă este
perfectă după gradul de deschidere şi după modul de deschidere.
Sonda este perfectă după gradul de deschidere dacă traversează
integral stratul productiv. De asemenea, ea este perfectă după modul de
deschidere dacă produce prin peretele ei natural (adică în dreptul stratului
productiv gaura de sondă nu este echipată cu coloană tubată şi perforată).

Curgerea plan-radială staţionară a unui fluid incompresibil spre

gaura de sondă are loc în condiţiile următoarelor ipoteze:
• stratul productiv are grosime constantă;
• stratul productiv este omogen şi izotrop;
• presiunea pe conturul de alimentare este constantă în timp;
• sonda este verticală;
• sonda este perfectă din punct de vedere hidrodinamic;
• fluidul este incompresibil.

1.2.Stabilirea tipurilor de curgere prin mediul

poros

Tipurile de curgere a fluidelor prin mediul poros sunt:

• curgere omogenă pentru pc > p sat şi pd > p sat sau rs ≥ RGT ;

2
 • curgere eterogenă pentru p c < p sat şi p d < p sat sau rs < RGT ;
• curgere combinată pentru pc > p sat şi pd < p sat .
Presiunea de saturaţie, precum și raṭia de soluṭie se pot determina fie
pe baza analizei unei probe de fluid în autoclavă, fie analitic.
În literaura de specialitate se pot găsi o serie de relaṭii de calcul
pentru determinarea presiunii de saturaṭie și a raṭiei de soluṭie. În
continuare se prezintă relaṭiile lui Standing:
0 ,83 0 , 0288+1, 62⋅10 −3 t f
 RGT  10
p sat = 5,272 ⋅   ⋅
 ρ  1, 768−1, 643 ρ rt
 rg  ρ rt
10
Qg
unde RGT reprezintă raţia gaze-ţiţei, RGT = , Nm3/m3;
Qt
ρ rg - densitatea relativă a gazelor;
t f - temperatura de fund, t f = t s + 0,03H , 0C;
t s - temperatura de suprafaţă, 0C;
H - adâncimea sondei, m;
ρt
ρ rt - densitatea relativă a ţiţeiului, ρ rt = ;
ρa
ρ t - densitatea ţiţeiului, kg/m3;
ρ a - densitatea apei pure, ρ a = 1000 kg/m3;
p sat - presiunea de saturaţie, bara;
p d - presiunea dinamică de fund, bar;
pc - presiunea pe conturul de alimentare, bar.

1.3. Debitul sondei şi indicele de

productivitate în cazul curgerii omogene
Debitul sondei verticale perfecte din punct de vedere hidrodinamic în
condiţii de suprafaţă se determină cu relaţia:

2πkh( pc − pd )
Q= (1.3)
r 
µb ln c 
 rs 

3
unde Q este debitul sondei, m3/s;
k - permeabilitatea absolută,m2;
h - grosimea stratului productiv, m;
rc - raza conturului de alimentare, m;
rs - raza sondei, m;
pc - presiunea pe conturul de alimentare, Pa;
p d - presiunea dinamică de fund, Pa;
µ - viscozitatea ţiţeiului, Paxs;
b - factorul de volum al ţiţeiului;
În cazul în care în imediata vecinătate a sondei există o zonă de strat
contaminată sau sonda nu este perfectă atunci debitul sondei în condiţii de
suprafaţă se determină cu relaţia:

2πkh( pc − pd )
Q= (1.4)
  r 
µb  s + ln c 
  rs 

unde s reprezintă factorul skin.

Valorile factorului skin pot fi pozitive sau negative. Cele pozitive
caracterizează existenţa unei zone contaminate în jurul găurii de sondă, iar
cele negative caracterizează rezultatul unei operaţii de stimulare a sondei
prin care s-a urmărit să se obţină îndepărtarea efectului contaminării
formaţiei. De asemenea, tot în factorul skin s-au înglobat şi efectele
completării sondei, geometriei şi imperfecţiunile acesteia.
Indicele de productivitate ideal, IPi se determină cu relaţia:

2πkh
IPi = (1.5)
r 
µb ln c 
 rs 

iar indicele de productivitate real, IPr cu relaţia:

2πkh
IPr = (1.6)
  r 
µb  s + ln c 
  rs 

De asemenea, indicele de productivitate se poate determina cu relaţia

generală:

4
 Q
IP = (1.7)
pc − p d

În cazul curgerii omogene produsul µ ⋅ b se consideră constant în

raport cu presiunea ceea ce conduce la concluzia că şi indicele de
productivitate este constant în raport cu presiunea. Pe de altă parte orice
modificare a permeabilităṭii stratului din imediata vecinătate a sondei
determină o modificare a indicelui de productivitate.

1.4. Distribuţia presiunii şi vitezei fluidului în

jurul găurii de sondă în cazul curgerii
omogene

Distribuţia presiunii fluidului în jurul găurii de sondă

pc − p d r
p = pc − ⋅ ln c (1.8)
r r
ln c
rs

Distribuţia vitezei fluidului în jurul găurii de sondă

k pc − p d 1
v= ⋅ ⋅ (1.9)
µ ln rc r
rs

Să se determine: debitul sondei, distribuţia presiunii, respectiv a

vitezei în jurul găurii de sondă considerând următoarele date:
• Presiunea dinamică p d =100 bar;
• Presiunea statică pc =120 bar;
• Presiunea de saturaţie p sat =40 bar;
• Grosimea stratului productiv, h = 25 m;
−15
• Permeabilitatea absolută, k = 200 ⋅ 10 m2;
• Viscozitatea ţiţeiului, µ t =2 ⋅ 10 Pa.s;
−3

• Factorul de volum, bt =1,2;

• Raza sondei, rs =0,1 m;
• Raza conturului de alimentare, rc =100m;

5
 • Pentru raza r se consideră următoarele valori: 0,1m; 0,3m;
0,6m; 0,9m; 1m; 3m; 6m; 9m; 10m; 30m; 60m; 90m; 100m.

Debitul sondei:
2πkh( pc − p d ) 2 ⋅ π ⋅ 200 ⋅ 10 −15 ⋅ 25(120 − 100) ⋅ 10 5
Q= = =327,45m3/zi
r   100 
µb ln c  2 ⋅ 10 −3 ⋅ 1,2 ⋅ ln 
 rs   0,1 
Distribuţia presiunii şi vitezei în jurul găurii de sondă se determinǎ
cu relaţiile (1.8) și (1.9).
Tabelul 1.1. Rezultatele calculelor efectuate pentru determinarea presiunii şi vitezei din jurul
găurii de sondă.
Raza, r Presiunea, p Viteza, v
m bar m/s
0,1 100 2,895 ⋅ 10 −4
0,3 103,181 9,651 ⋅ 10 −5
0,6 105,188 4,825 ⋅ 10 −5
0,9 106,362 3,217 ⋅ 10 −5
1,0 106,667 2,895 ⋅ 10 −5
3,0 109,847 9,651 ⋅ 10 −6
6,0 111,854 4,825 ⋅ 10 −6
9,0 113,028 3,217 ⋅ 10 −6
10,0 113,333 2,895 ⋅ 10 −6
30,0 116,514 9,651 ⋅ 10 −7
60,0 118,521 4,825 ⋅ 10 −7
90,0 119,695 3,217 ⋅ 10 −7
100,0 120 2,895 ⋅ 10 −7
Rezultatele calculelor prezentate în tabelul 1 se reprezintă grafic în
figurile de mai jos.

Fig.1.1Distribuţia presiunii în jurul găurii de sondă.

6
 Fig.1.2 Distribuţia vitezei în jurul găurii de sondă

1.5. Aplicaţii
La o sondă se cunosc următoarele date:
• adâncimea sondei H = 2500 m;
• presiunea dinamică de fund pd = 75 bar;
• presiunea statică p c = 90 bar;
• grosimea stratului productiv h = 25 m;
• permeabilitatea absolută a stratului k = 250 ⋅ 10 −15 m2;
• viscozitatea ţiţeiului µ = 2 ⋅ 10 −3 Pa.s;
• factorul de volum al ţiţeiului, b = 1,25
• raţia gaze-ţiţei a sondei RGT = 100 Nm3/m3;
• temperatura de suprafaţă t s = 150C;
• raza conturului de alimentare, rc = 100 m;
• raza sondei, rs = 0,1 m.

Să se determine:
• presiunea de saturaţie şi tipul curgerii;
• debitul cu care produce sonda în condiţiile razei rs = 0,1m şi
atunci când raza sondei se dublează( rs = 0,2m);
• distribuţia presiunii fluidului din strat considerând
următoarele valori ale razei r : 0,1m; 0,3m; 0,6m; 0,9m; 1m;
3m; 6m; 9m; 10m; 30m; 60m; 90m; 100m.
• distribuţia vitezei fluidului din strat considerând aceleaşi
valori ale razei r ;

7
 • care este creşterea procentuală de debit în cazul creşterii razei
sondei cu 100%?
• pentru mărirea debitului sondei consideraţi că este necesară
lărgirea găurii de sondă?
• care ar fi soluţiile pentru a obţine o mărire a debitului sondei?
• care sunt concluziile care se pot trage după reprezentarea
grafică a distribuţiei vitezei, respectiv a presiunii fluidelor în
jurul găurii de sondă.

Bibliografie

1. Evinger, H.H., Muskat , M.: Calculation of Theoretical

Productivity Factor, Trans.AIME,Vol.146, no.1, p.126-139,
December 1942.
2. Marcu, M.: Optimizarea sistemelor de producţie, Editura
Universitǎţii Petro-Gaze din Ploiești, 2017.
3. Standing, M.B.: Volumetric and Phase Behaviour of Oil Field
Hydrocarbon Systems, SPE of AIME, 9th printing, Dallas, 1981.
4. Velarde, J., Blasingame, T. A. și McCain, W.D.Jr.: Correlation of
Black Oil Properties at Pressures Below Bubble Point Pressure- A
New Approach, SPE paper Petsoc 97-93, 48th Annual Technical
Meeting of Petroleum Society Calgary, 1997.
5. Smithson, T:The defining Series:HPHT Wells, Oilfield Review,
2016.
