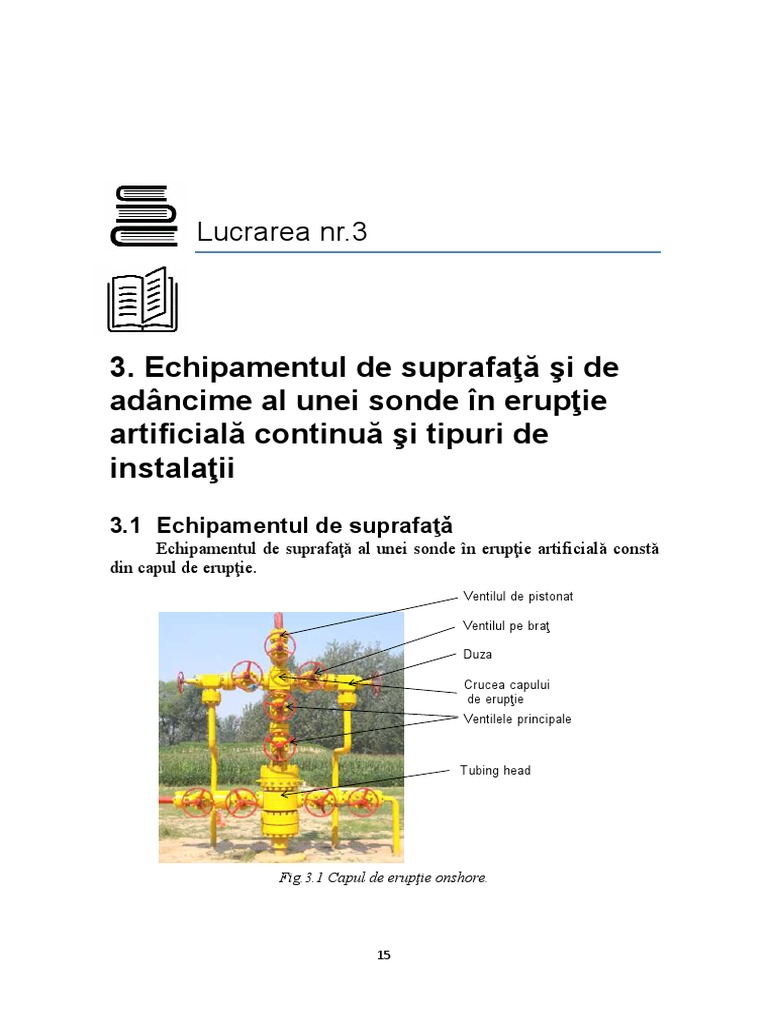

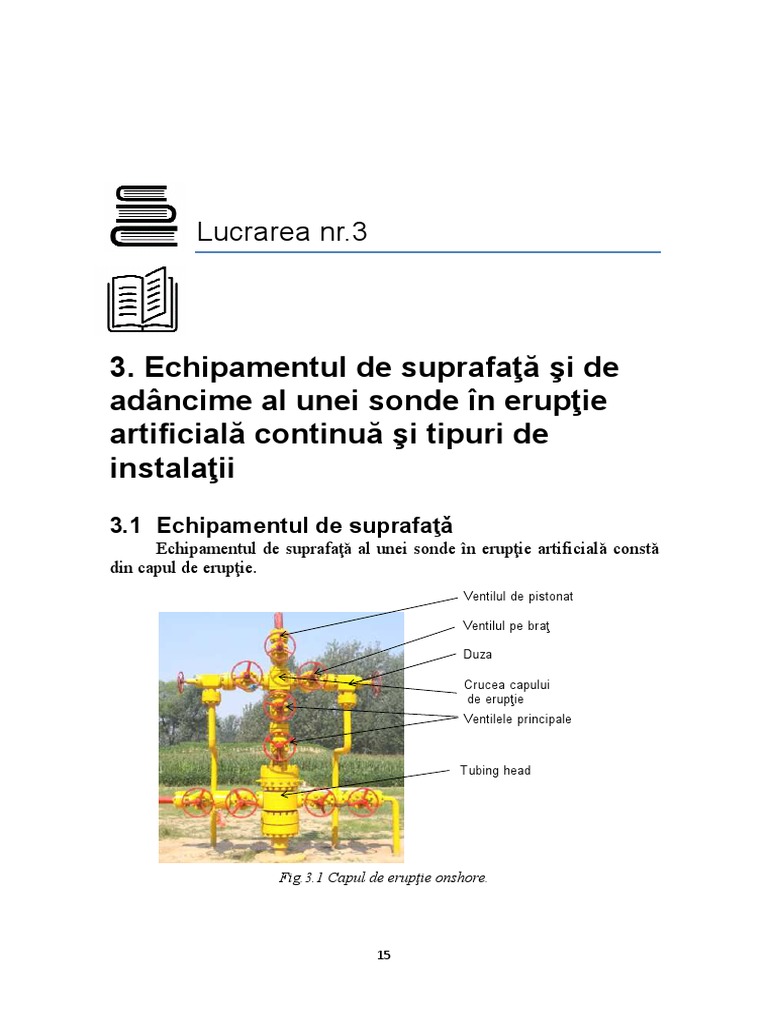

Lucrarea nr.

3. Echipamentul de suprafaţă şi de
adâncime al unei sonde în erupţie
artificială continuă şi tipuri de
instalaţii
3.1 Echipamentul de suprafaţǎ
Echipamentul de suprafaţǎ al unei sonde în erupţie artificialǎ constǎ
din capul de erupţie.
Ventilul de pistonat

Ventilul pe braţ

Duza

Crucea capului
de erupţie
Ventilele principale

Tubing head

Fig.3.1 Capul de erupţie onshore.

15
 Acesta poate fi simplu sau dual. De asemenea, poate fi instalat în
mediul onshore sau mediul offshore.

3.2 Echipamentul de adâncime

Dupǎ numǎrul de strate exploatete simultan completarea sondei în

erupţie artificialǎ continuǎ poate fi:
• simplǎ- când se exploateazǎ un singur strat sau mai multe
strate simultan;
• dualǎ- când se exploateazǎ douǎ strate simultan și separat.
Sondele în erupţie artificialǎ de micǎ și medie adâncime cu
completare simplǎ (fig.3.2) au echipamentul de adâncime format din:
o garnitura de ţevi de extracţie;
o supapele de gaz-lift (de pornire și de lucru);
o packerul permanent.
QL+Qinj +Qg

Qinj

Garnitura de ţevi
de extracţie
Supapele
de gaz-lift
Packerul

Fig. 3.2 Schema completǎrii simple a unei sonde

în erupţie artificialǎ continuǎ(instalaţie de tip seminchis).

Atunci când se exploateazǎ simultan și separat douǎ strate

productive, completarea sondei în erupţie artificialǎ continuǎ(fig.3.3) este
formatǎ din:
• capul de erupţie dual la suprafaţǎ;
• douǎ garnituri de ţevi de extracţie;

16
 • packerul simplu;
• packerul dual;
• supapele de gaz-lift amplasate în ambele garnituri de ţevi;
• valve de circulaţie lateralǎ, nipluri, valve de siguranţǎ montate
în fiecare garniturǎ de ţevi, în special în cazul sondelor marine
și al celor cu adâncime mare.

QL2+Qinj2+Qg2
QL1+Qinj1+Qg1

Qinj1+Qinj2

Valva de siguranţă

Supapa de lucru 1
Supapa de lucru 2
Valva de circulaţie
laterală Packerul dual

Țevi de extracţie
Zona 1 cu pereţi groși

Packerul simplu

Niplul cu prag

Zona 2

Fig. 3.3 Schema completǎrii duale a unei sonde în erupţie artificialǎ continuǎ.

Conform schemei de mai sus, în cazul completǎrii duale a unei sonde

în gaz-lift continuu, se introduc în coloana de exploatare a sondei douǎ
garnituri de ţevi echipate cu supape de gaz-lift, precum și cu alte
dispozitive pentru controlul curegrii (nipluri, valve de circulaţie lateralǎ,
valve de siguranţǎ).
Coloana trebuie sǎ aibǎ un diametru suficient de mare ca sǎ permitǎ
introducerea celor douǎ garnituri de ţevi echipate cu mandrine în care se
amplaseazǎ supapele de gaz-lift. Cu ajutorul celor douǎ packere (unul dual
și unul simplu) se izolează cele două strate productive.
La suprafaţǎ, capul de erupţie dual permite mǎsurarea separatǎ a
presiunii și debitului de fluide produs de fiecare strat.
Gazele de injecţie pentru cele douǎ supape de lucru se injecteazǎ prin
spaţiul inelar comun, aceasta reprezentând principala problemǎ de
funcţionare a instalaţiei respective.

17
 Supapele de gaz-lift
Supapele de gaz-lift permit trecerea gazelor injectate din spaţiul
inelar în ţevile de extracţie. Ele au o construcţie specialǎ, fiind montate în
mandrinele de gaz-lift care la rândul lor sunt intercalate în garnitura de ţevi
de extracţie la diferite adâncimi determinate prin calcul.
Dupǎ rolul lor supapele de gaz-lift sunt de douǎ tipuri:
• de lucru-cea situatǎ la adâncimea cea mai mare și cu orificiul
cel mai mare, prin care se injecteazǎ gaze continuu;
• de pornire-celelalte supape necesare pentru punerea în
producţie sau pornirea sondei.
Mandrinele (side pocket mandrel) în care se montează supapele de
gaz-lift se intercalează între două bucăţi de ţeavă. Acestea pot fi:
• convenţionale- supapele fixe montậndu-se de la suprafaţǎ pe
exteriorul acestora;
• laterale- supapele mobile se introduc cu ajutorul instalaţiei de
operat cu sậrma în interiorul lor.
• speciale pentru sondele cu coloanǎ de exploatare cu diametru
mic[7].

Mandrina
convenţională
de gaz-lift

Supapa de
de gaz-lift

a. b. c.
Fig. 3.4 Mandrina de gaz-lift: a. convenţionalǎ,b. lateralǎ,
c. specialǎ pentru sonde cu coloana de exploatare cu diametru mic.

18
 În funcţie de construcţia lor, supapele sunt:
o supape cu burduf cu sau fǎrǎ arc(fig.3.5);
o supape concentrice;
o supape de tip orificiu fǎrǎ burduf(fig. 3.6);
o supape false (dummy valves) pentru izolarea orificiilor
mandrinei laterale.

Orificiile prin
care intră gazele
Sectiunea convergentă
Ţevile de extracţie

Orificiile prin
care intră gazele
Secţiunea divergentă

Garniturile de etanșare

Supapa de reţinere
Supapa
Orificiile pentru
pt de reţinere
ieșirea gazelor

a. b.
Fig.3.5 Supape tip orificiu a. convenţionalǎ; b. Nova

pbt Domul pbt Domul

Burduful Burduful
Ab Ab
Ţevile de extracţie

Ţevile de extracţie

Ab-Av
Tija
Orificiile Tija
pdL mari piL

Av Av
Duza Duza
pt Supapa Supapa
de reţinere pt de reţinere

a. b.
Fig. 3.6 Supapa de gaz-lift cu burduf fǎrǎ arc actionatǎ de presiunea gazelor din
spaţiul inelar: a. înainte de deschidere;b. înainte de închidere.

19
 Componentele unei supape de gaz-lift cu burduf sunt:
• Domul supapei încărcat cu azot de la suprafaţǎ la o anumită
presiune, , care la temperatura din sondǎ se mǎrește
devenind , furnizeazǎ o forţǎ de presiune care tinde sǎ
închidǎ supapa.
• Burduful, a cǎrei arie este notatǎ cu , se aflǎ în prelungirea
domului, contractându-se, respectiv expandându-se, ca urmare
a exercitǎrii asupra lui a unor forţe de presiune mai mari,
respectiv mai mici decât forţa de presiune din dom, respectiv
din el. Burduful este protejat de mediul exterior prin
intermediul unui manșon metalic.
• Tija este deplasatǎ în sus sau în jos de cǎtre burduf, fiind în
legǎturǎ directǎ cu acesta. La capǎtul inferior, tija este
prevăzută cu o semisferǎ, care atunci când burduful
expandeazǎ, se aşează pe scaunul supapei, întrerupând astfel
trecerea gazelor prin supapă și deci închizând supapa.
• Arcul care în cazul de faţǎ nu este reprezentat este montat pe
tijǎ și asigură o forţă care tinde să închidǎ supapa.
• Orificiile mari de pe corpul supapei de gaz-lift care protejeazǎ
tija și scaunul supapei, permit intrarea gazelor injectate prin
spaţiul inelar în supapǎ.
• Scaunul supapei care are un orificiu a cǎrei arie este notatǎ cu
Av. Atunci când valva este deschisǎ, gazele care pǎtrund în
supapǎ prin orificiile mari trec mai departe prin acest orificiu
ajungând în tubing. Diametrul acestui orificiu este standardizat
și variazǎ între 1/8 in și ½ in.
• Duza instalată dupǎ scaunul supapei permite reglarea debitului
de gaze care trece prin supapă, atunci când diametrul
standardizat al orificiului supapei este prea mare pentru debitul
de gaze care trebuie injectate.
• Supapa de reţinere sau cu sens unic, montată la partea
inferioară a supapei de gaz-lift are rolul de a împiedica
trecerea fluidului din ţevi prin supapǎ și mai departe în
coloană.
Înainte de momentul deschiderii supapei (fig.3.6a), forţele care tind
sǎ deschidǎ supapa sunt egale cu cele care tind sǎ o închidǎ. Prin urmare,
presiunea de deschidere a supapei la adâncimea de fixare a acesteia,

20
acţioneazǎ pe suprafaţa ( − ) și împreunǎ cu forţa de presiune a
fluidului din tubing ( ∙ ) genereazǎ o forţǎ de presiune care tinde sǎ
deschidǎ supapa. Pe de altǎ parte, forţa de presiune generatǎ de burduf
( ∙ ) tinde sǎ menţinǎ supapa închisǎ.
Când presiunea gazelor în spaţiul inelar la nivelul supapei scade la
valoarea presiunii de închidere a acesteia, , chiar înainte de închiderea
supapei, forţa de presiune care tinde sǎ închidǎ supapa generatǎ de burduf
( ∙ ) ,este egalǎ cu forţa de presiune care tinde sǎ menţinǎ supapa
deschisǎ generatǎ de presiunea gazelor din coloanǎ ( ∙ ).

3.3 Exerciţii
I. Sǎ se explice modul de funcţionare al unei instalaţii de erupţie
artificilǎ continuǎ dualǎ
II. Sǎ se explice modul de funcţionare al unei supape de gaz-lift cu
burduf

Bibliografie
1.Clegg, J.D. ș.a: Petroleum Engineering Handbook, Vol. 4, SPE,
2006.
2.Marcu, M..: Extracţia petrolului, Editura Universitǎţii Petro-Gaze
din Ploiești, 2018.
3. Marcu, M..: Extracţia petrolului. Noţiuni fundamentale, Editura
Universitǎţii Petro-Gaze din Ploiești, 2012.
4. Marcu, M..: Extracţia petrolului. Sisteme de extracţie, Editura
Universitǎţii Petro-Gaze din Ploiești, 2013.
5. Popescu, C., Coloja, M.P.: Extracţia petrolului și gazelor asociate,
vol.1, Editura Tehnicǎ, București, 1993.
6.***Artificial Lift Solutions Catalog, Schlumberger, 2017.
7.***Gas Lift Catalog, Weatherford.
