Mentenanta sistemului de alimentare cu

motorina - pompa cu distribuitor rotativ

Funcțiile sistemului de alimentare:

 să asigure stocarea unei cantități de combustibil, care să permită realizarea unei
autonomii de 300-1000 km;
 să asigure introducerea în camera de ardere a unei doze de combustibil, în corelație cu
regimul de funcționare al motorului;
 introducerea dozei de combustibil să se facă în momentul optim, și după o lege de
debitare care să conducă la o evoluție corespunzătoare a proceselor de ardere;
 să asigure o orientare optimă a jetului de combustibil în camera de ardere în
concordanță cu geometria acesteia, și cu mișcarea organizată a aerului din interiorul
acesteia.

2. Scheme constructive

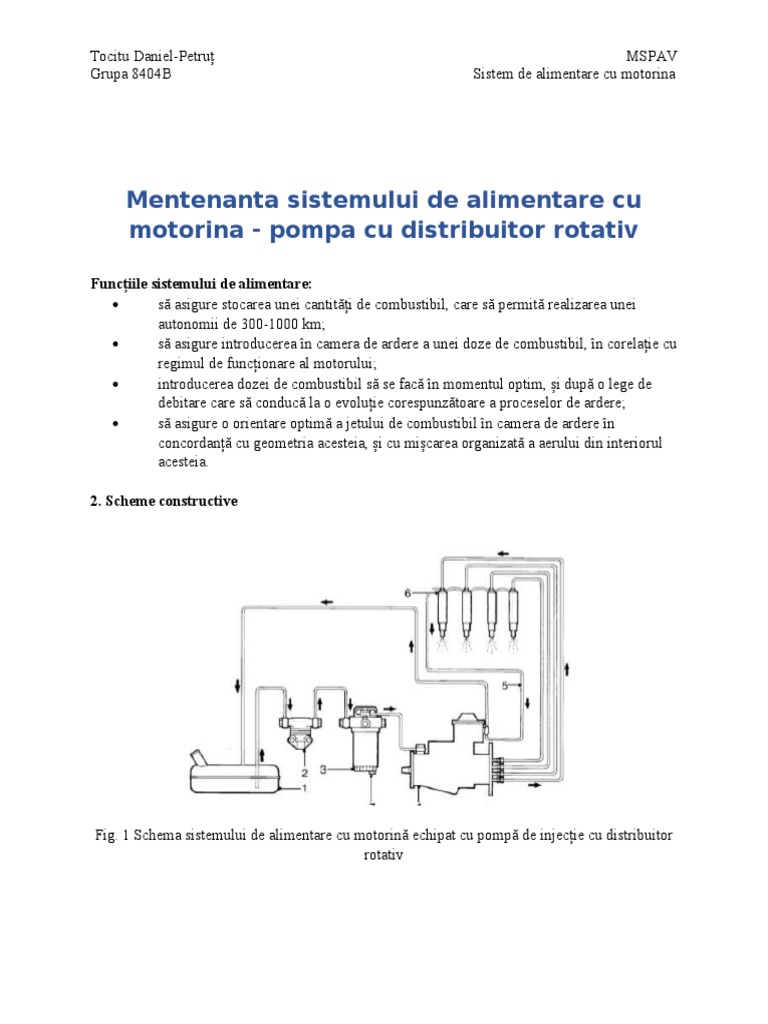

Fig. 1 Schema sistemului de alimentare cu motorină echipat cu pompă de injecție cu distribuitor

rotativ
Tocitu Daniel-Petruț MSPAV
Grupa 8404B Sistem de alimentare cu motorina

Fig. 2 Schema pomei de inejctie cu distributir și element de pompare cu piston axial – ROBERT
BOSCH

Fig. 3 Schema pompei de injecție cu distribuitor rotativ si elemt de pompare cu două pistoane
radiale
Tocitu Daniel-Petruț MSPAV
Grupa 8404B Sistem de alimentare cu motorina

Fig. 4 Popmă de injecție cu distribuitor rotativ si element de pompare cu două pistoane radiale –
Mefin Sinaia – DPA-CAV

3. Unelte, dispozitive, verificatoare:

 Chei fixe, inelare, combinate
 Crichet
 Tubulare
 Șurubelnițe

4. Desfășurarea lucrării
Se studiază construcția și modul de funcționare al pompelor de injecție precum și al
subansamblurilor acestora: dispozitivul de reglare a presiunii pompei de transfer (supapa de
reglare), pompa de transfer, supapa de dozare, regulatorul de turație, dispozitivul de corecție
automată a avansului.
a) Modificarea stării tehnice a pompei de injecție cu distribuitor rotativ :

 supapa de reglare;
- colmatarea filtrului sită;
- uzarea pistonului și a cilindrului;
- griparea pistonului în cilindru;
- modificarea caracteristicii elastice a resortului.
 pompa de transfer:
- uzarea paletelor și a statorului;
- ruperea paletelor;
Tocitu Daniel-Petruț MSPAV
Grupa 8404B Sistem de alimentare cu motorina
- ruperea rotorului.
 supapa de dozare:
- uzarea cilindrului și a axului acestei supape;
- griparea axului în cilindru.
 elementul de injecție:
- uzarea rotorului și a statorului distribuitorului;
- uzarea pistonașelor;
- griparea pistonașelor;
-uzarea tacheților cu umeri;
- uzarea inelului cu came interioare;
- funcționarea cu frecare excesivă a inelului cu came;
- uzarea profilului elicoidal al ferestrei coliviei tacheților.
 dispozitivul de corecție al avansului cu turația:
- uzarea pistonului și a cilindrului;
- griparea pistonului;
- modificarea elasticității arcului.
 regulatorul de turație:
- modificarea caracteristicii elastice a arcului principal;
- uzarea sau funcționarea cu frecare excesivă a articulațiilor sau a pârghiilor
dispozitivelor.

b) Verificări:
 La pompa de alimentare:
-presiunea de refulare;
-depresiunea în admisie;
-debitul refulat;
-gradul de etanșare al pompei.
 La pompa de injecție verificările se fac pe standuri specializate și constau în măsurarea
următorilor parametri:
-valoarea presiunii refulate de pompa de transfer;
-debitul maxim debitat de pompă ( se poate verifica debitul la turația de mers în gol și la
turația maximă);
-corecția avansului la injecție în raport cu turația;
-gradul de neuniformitate al debitului;
-uniformitatea avansului la injecție.
 Reglaje:
-reglarea avansului inițial la injecție;
-reglarea presiunii de transfer (întotdeauna se începe cu aceasta deoarece presiunea de
transfer influențează și ceilalți parametri ai pompei);
-reglarea debitului maxim;
-reglarea legii de variație a avansului la injecție în funcție de turație.
Tocitu Daniel-Petruț MSPAV
Grupa 8404B Sistem de alimentare cu motorina

5. Observații și concluzii

1. Aceste sisteme de distributie se utilizeaza in mare pe parte pe tractoare,

automobilele folosind sistemele common-rail și sistemele injector.
2. Motorina din rezervor vine la pompa de injectie cu distribuitor rotative la joasă
presiune, putând fi intercaralată cu o pompă mecanica, cu piston care să alimenteze
pompa de injecție.
