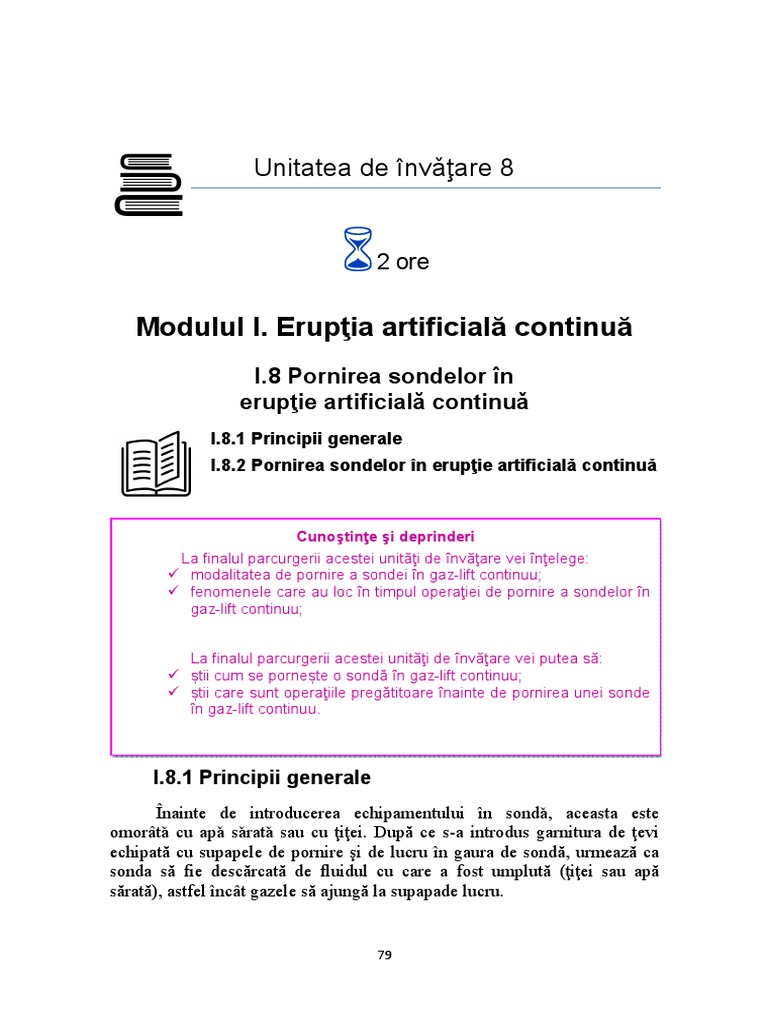

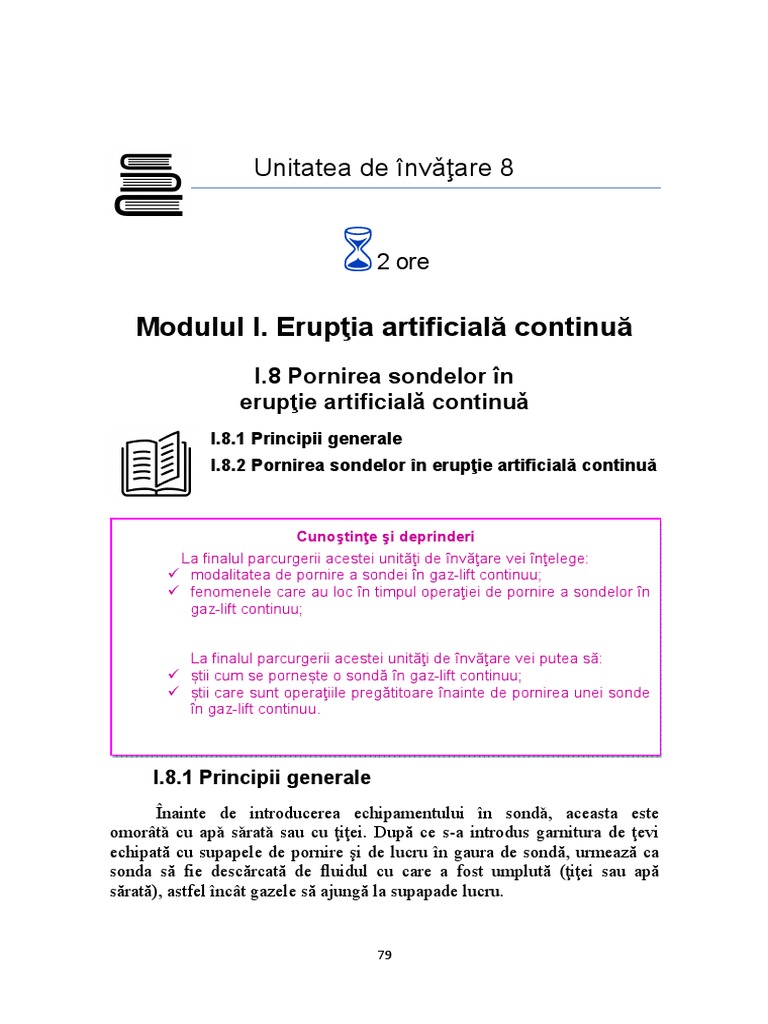

2 ore
Cunoştinţe şi deprinderi
La finalul parcurgerii acestei unităţi de învăţare vei înţelege:
modalitatea de pornire a sondei în gaz-lift continuu;
fenomenele care au loc în timpul operaţiei de pornire a sondelor în
gaz-lift continuu;
79
Supapele de pornire au fost montate la anumite adâncimi în garnitura
de ţevi. Adâncimile de fixare ale supapelor au fost determinate pe cale
grafică sau pe cale analitică.
De asemenea, presiunile de deschidere şi de închidere la suprafaţă
ale supapelor au fost alese astfel încât să nu se producă fenomenul de
interferenţă între supape.
Prin urmare, s-a urmărit ca la un moment dat gazele să pătrundă
numai printr-o supapă şi nu prin mai multe în acelaşi timp.
Astfel, presiunea de deschidere a unei supape este egală cu presiunea
de închidere a celei de deasupra ei.
80
a. b.
c. d.
e.
Fig. 1. Fazele pornirii unei sonde în erupţie artificială continuă: a. se începe injecţia
gazelor prin spaţiul inelar; b.gazele descoperǎ prima supapǎ; c. gazele pǎtrund prin a
doua supapǎ, supapa 1 fiind închisǎ; d.gazele pǎtrund prin a treia supapǎ, supapele 1 și 2
fiind închise; e.gazele pǎtrund prin supapa 4 care este supapa de lucru, celelalte supape
de pornire fiind închise.
81
PCE
Adâncimea
L1
82
Pe măsură ce gazele pătrund în spaţiul inelar, presiunea în coloana
sondei creşte treptat până când gazele ajung să descopere prima supapă la o
presiune la suprafaţă de 40 bar(fig.3). Presiunea în coloană este menţinută
constantă la valoarea de 40 bar.
În timp ce gazele pătrund în ţevi prin prima supapă, presiunea în
tubing la nivelul supapei respective scade continuu ca urmare a scǎderii
densitǎţii fluidului de deasupra acestei supape, iar nivelul lichidului din
spaţiul inelar este continuu împins în jos, astfel încât gazele ajung să
descopere la un moment dat şi cea de-a doua supapă. Din cauza scǎderii
presiunii în tubing în dreptul supapei 1, presiunea coloanei de lichid din
tubing și din coloanǎ de sub supapa 1 scade devenind mai micǎ decât
presiunea, .
În momentul în care gazele pătrund şi prin supapa a doua (aceasta
având diametrul orificiului mai mare decât prima supapă), are loc o cădere
de presiune în coloană ceea ce determină închiderea supapei 1.
Prin urmare, gazele pătrund prin supapa a doua la presiunea de 38
bar, care reprezintă presiunea de închidere la suprafaţă a primei supape,
aceasta fiind menţinută constantă.
Exerciţiul 8.1
Sǎ se reprezinte grafic variaţia presiunii în coloanǎ și în tubing dupǎ modelul
prezentat în figura 3 pentru faza d din figura 1(gazele pǎtrund prin a treia supapǎ,
supapele 1 și 2 fiind închise).
83
Test de autoevaluare 8.2
Exerciţiul 8.2
O sondǎ în gaz-lift continuu este echipatǎ cu cinci supape dintre care patru sunt
de pornire și una de lucru. Presiunile de deschidere la suprafaţǎ ale celor cinci
supape sunt:36 bar, 34 bar, 32 bar, 30 bar și 28 bar.
De asemenea, orificiile supapelor sunt: ¼ in, 5/16 in; 3/8 in; 7/16 in; ½ in.
Iniţial sonda este plinǎ cu apǎ sǎratǎ.
Se cere:
a. Sǎ se precizeze care sunt presiunile de închidere la suprafaţǎ ale supapelor
dacǎ se considerǎ o cǎdere de presiune pe o supapǎ de 2 bar.
b. Sǎ se prezinte modul de pornire al sondei în gaz-lift .
Lucrarea de verificare
84
Răspunsurile la testele de autoevaluare
8.1 Diametrele orificiilor supapelor sunt din ce în ce mai mari pornind de la
suprafaţă; supapa de lucru având cel mai mare diametru al orificiului.
8.2 Pe măsură ce gazele pătrund în ţevi prin prima supapă, presiunea în tubing la
nivelul supapei respective scade continuu, ca urmare a scǎderii densitǎţii fluidului
de deasupra acestei supape, iar nivelul lichidului din spaţiul inelar este continuu
împins în jos de cǎtre gaze, acestea ajungând la un moment dat sǎ descopere cea
de-a doua supapǎ.
Rezumat
După ce s-a introdus garnitura de ţevi echipată cu supapele de pornire şi de
lucru în gaura de sondă, urmează ca sonda să fie descărcată de fluidul cu care a fost
umplută (ţiţei sau apă sărată), astfel încât gazele să ajungă la supapa de lucru.
Supapele de pornire au fost montate la anumite adâncimi în garnitura de
ţevi. Adâncimile de fixare ale supapelor au fost determinate pe cale grafică sau pe
cale analitică.
De asemenea, presiunile de deschidere şi de închidere la suprafaţă ale
supapelor au fost alese astfel încât să nu se producă fenomenul de interferenţă
între supape. Prin urmare, s-a urmărit ca la un moment dat gazele să pătrundă
numai printr-o supapă şi nu prin mai multe în acelaşi timp.
Înainte de începerea injecţiei de gaze, toate supapele sunt deschise.
Pe mǎsurǎ ce gazele sunt injectate prin spaţiul inelar, supapele fiind
deschise, permit circulaţia spaţiul inelar-ţevi.
Pe măsură ce gazele pătrund în spaţiul inelar, presiunea în coloana sondei
creşte treptat până când gazele ajung să descopere prima supapă la presiunea ei de
deschidere la suprafaţă. În timp ce gazele pătrund în ţevi prin prima supapă,
presiunea în tubing la nivelul supapei respective scade continuu ca urmare a
scǎderii densitǎţii fluidului de deasupra acestei supape, iar nivelul lichidului din
spaţiul inelar este continuu împins în jos, astfel încât gazele ajung să descopere la
un moment dat şi cea de-a doua supapă.
În momentul în care gazele pătrund şi prin supapa a doua, are loc o cădere
de presiune în coloană ceea ce determină închiderea primei supape. Procedeul se
repetǎ până când gazele ajung să descopere supapa de lucru. În acest moment
toate supapele de pornire sunt închise, singura care rămâne deschisă fiind cea de
lucru.
85
Bibliografie
1. Bertain, A.: Bases techniques de la completion activation des puits par gas-lift, IFP,
2002.
2. Clegg, J.D. ș.a: Petroleum Engineering Handbook, Vol. 4, SPE, 2006.
3. Hernandez, A.:Fundamentals of Gas Lift Engineering. Well Design and
Troubleshooting, Elsevier, 2016.
4. Marcu, M.: Extracţia petrolului, Editura Universitǎţii Petro-Gaze din Ploiești, 2018.
5. Marcu, M.: Extracţia petrolului. Aplicaţii numerice în erupţia naturalǎ și erupţia
artificialǎ, Editura Universitǎţii Petro-Gaze din Ploiești, 2005.
6. Marcu, M.: Extracţia petrolului. Sisteme de extracţie, Editura Universitǎţii Petro-Gaze
din Ploiești, 2013.
7. Popescu, C., Coloja, M.P.: Extracţia petrolului și gazelor asociate, vol.1, Editura
Tehnicǎ, București, 1993.
8. www.petrowiki.org
9. ***API RP 11V5, Recommended Practice for Operation, Maintenance and
Troubleshooting of Gas Lift Installations, first edition, Washington DC, 1995.
86
