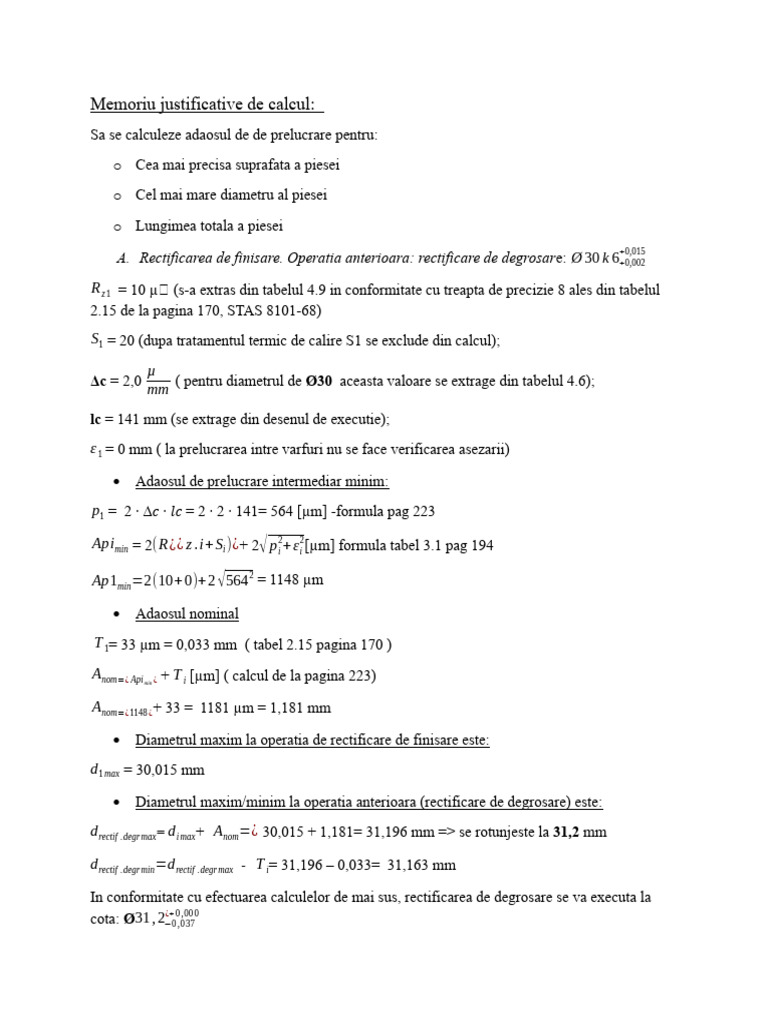

Memoriu justificative de calcul:

Sa se calculeze adaosul de de prelucrare pentru:

o Cea mai precisa suprafata a piesei
o Cel mai mare diametru al piesei
o Lungimea totala a piesei

A. Rectificarea de finisare. Operatia anterioara: rectificare de degrosare: Ø 30 k 6+0,015

+0,002

R z 1 = 10 µՠ (s-a extras din tabelul 4.9 in conformitate cu treapta de precizie 8 ales din tabelul
2.15 de la pagina 170, STAS 8101-68)
S1 = 20 (dupa tratamentul termic de calire S1 se exclude din calcul);

µՠ
Δc = 2,0 ( pentru diametrul de Ø30 aceasta valoare se extrage din tabelul 4.6);
mm
lc = 141 mm (se extrage din desenul de executie);
ɛ 1 = 0 mm ( la prelucrarea intre varfuri nu se face verificarea asezarii)

 Adaosul de prelucrare intermediar minim:

p1 = 2 ∙ ∆𝑐 ∙ 𝑙𝑐 = 2 ∙ 2 ∙ 141= 564 [µm] -formula pag 223

Api min = 2(R ¿ ¿ z .i+ Si )¿ + 2√ p 2i + ε 2i [µm] formula tabel 3.1 pag 194

Ap1min =2(10+ 0)+ 2 √ 564 2 = 1148 µm

 Adaosul nominal
T 1= 33 µm = 0,033 mm ( tabel 2.15 pagina 170 )

Anom=¿ Api min ¿ + T i [µm] ( calcul de la pagina 223)

Anom=¿1148 ¿ + 33 = 1181 µm = 1,181 mm

 Diametrul maxim la operatia de rectificare de finisare este:

d 1 max = 30,015 mm

 Diametrul maxim/minim la operatia anterioara (rectificare de degrosare) este:

d rectif .degr max = d i max + Anom=¿ 30,015 + 1,181= 31,196 mm => se rotunjeste la 31,2 mm

d rectif .degr min =d rectif .degr max - T i= 31,196 – 0,033= 31,163 mm

In conformitate cu efectuarea calculelor de mai sus, rectificarea de degrosare se va executa la

¿+ 0 ,00 0
cota: Ø31 , 2−0 ,0 37
R z .i , S i – parametrii care se obtin din semifabricat tip bara rotunda din otel obtinut la cald;
Δc- curbarea specifica a semifabricatelor laminate la cald;
𝜀𝑖 - -eroarea de instalare a semifabricatelor pe strung;
pi- curbare locala.

A.2. Rectificarea de degrosare. Operatia anterioara: strunjire de finisare

R z 2= 30 µՠ (tabel 4.9 pagina 220 , confom intrevalului de toleranta IT10)

S2 = 30 µՠ (tabel 4.9 pagina 220)

µՠ
Δc = 2,0 (tabel 4.6)
mm
lc = 141 mm (se extrage din desenul de executie);
ɛ 2 = 0 mm ( la prelucrarea intre varfuri nu se face verificarea asezarii)

 Adaosul de prelucrare intermediar minim:

p2 = 2 ∙ ∆𝑐 ∙ 𝑙𝑐 = 2 ∙ 2 ∙ 141= 564 [µm] -formula pag 223

Api min = 2(R ¿ ¿ z .i+ Si )¿ + 2√ p 2i + ε 2i [µm] formula tabel 3.1 pag 194

Ap2 min=2(30+30)+ 2 √ 564 2 = 1248 µm

 Adaosul nominal
T 2= 84 µՠ = 0,084 mm (interval de toleranta IT10, tabel 2.15 pagina 170 )

Anom=¿ Api min ¿ + T i [µm] ( calcul de la pagina 223)

Anom=¿1248 ¿+ 84 = 1332 µm = 1,332 mm

 Diametrul maxim la operatia de strunjire de finisare este:

d 2 max = 30,015 mm

 Diametrul maxim/minim la operatia anterioara (strunjire de finisare) este:

d str. fin.max = d i max + Anom=¿ 30,015 + 1,332= 31,347 mm => se rotunjeste la 31,3 mm

d str. finmin =d rectif .degr max - T i= 31,347 – 0,084= 31,263 mm

In conformitate cu efectuarea calculelor de mai sus, strunjire de finisare se va executa la cota: Ø

+0 ,0 00
31 , 3−0 , 037
 A.3. Strunjire de degrosare (operatia precedenta debitare) – Treapta de precizie IT12
R z 3= 125 µՠ (tabel 4.5 )

S3 = 150 µՠ (tabel 4.5 )

µՠ
Δc = 2,0 (tabel 4.6)
mm
lc = 21 mm (se extrage din desenul de executie);
pc = 2 ∙ ∆𝑐 ∙ 𝑙𝑐 [µm] (formula pag 223);

pc =2 ∙ 2 ∙ 21= 84 µm

pcentr =¿ 0,25 mm = 250 µm

pi = √ p 2c + p 2centr ( formula pagina 233) ;

pi = √ 7056+62 500 = 264 µm

 Eroare de verificare a semifabricatelor pe strung , cu verificarea pe suprafata cilindrica si

frontala:
ɛ 3= 1 mm (tabel 1.39 pagina 81);

 Adaosul minim
Apimin = 2(R ¿ ¿ z .i+ Si )¿ + 2√ p 2i + ε 2i [µm] formula tabel 3.1 pag 194

Ap3 min=2(125+150)+ 2 √ 264 2+ 12 = 1078 µm

 Adaosul nominal
T 3= 210 µՠ = 0,210 mm ( tabel 2.15 pagina 170)

Anom=¿ Api min ¿ + T i [µm] ( calcul de la pagina 223)

Anom=¿1078 ¿+ 210 = 1288 µՠ = 1,288 mm

 Diametrul maxim la operatia de debitare este:

d 3 max = 45 mm

 Diametrul maxim/minim la operatia anterioara (debitare) este:

d deb . max= d i max + Anom=¿ 45 + 1,288= 46,288 mm => se rotunjeste la 46,3 mm

d deb . min =d deb max - T i= 46,2 – 0,210 = 45,99 mm

 B. Strunjire de finisare. Operatia anterioara:strunjire de degrosare.
Valorile se aleg in functie de cel mai mare diametru Ø43
Se alege din tabelul 4.9 pagina 220 treapta de precizie 12
R z 4 = 63 µՠ (tabel 4.9 pagina 220 , confom intrevalului de toleranta IT12)

S4 = 60 µՠ (tabel 4.9 pagina 220)

µՠ
Δc = 2,0 (tabel 4.6)
mm
lc = 21 mm (se extrage din desenul de executie);

pc = 2 ∙ ∆𝑐 ∙ 𝑙𝑐 [µm] (formula pag 223);

pc =2 ∙ 2 ∙ 21= 84 µm

k= 0.06 coeficient de micsorare a abaterilor spatiale (tabel 4.8 pagina 219);

pi= k ∙ pc = 5, 04 µm

 Valoarea abaterilor spatiale:

ɛ 3= 1 mm (tabel 1.39 pagina 81);

 Adaosul minim
Api min = 2(R ¿ ¿ z .i+ Si )¿ + 2√ p 2i + ε 2i [µm] formula tabel 3.1 pag 194

Ap 4 min=2(63+60)+2 √5 , 04 2+12 = 256, 27 µm

 Adaosul nominal
T 4= 210 µՠ = 0,210 mm ( tabel 2.15 pagina 170)

Anom=¿ Api min ¿ + T i [µm] ( calcul de la pagina 223)

Anom=¿256 ,27 ¿+ 210 = 466,27 µm => se rotunjeste la 466 µm

 Diametrul maxim la operatia de strunjire de degrosare este:

d 4 max = 43 mm

 Diametrul maxim/minim la operatia anterioara (strunjire de degrosare) este:

d str. degr max= d i max + Anom=¿ 43 + 0,466= 43,466 mm => se rotunjeste la 43,5 mm

d str. degr min =d str .degr max - T i= 43,466 – 0,210 = 43,256 mm

In conformitate cu efectuarea calculelor de mai sus, strunjirea de degrosare se va executa la cota:
Ø43 ,5+0 , 0 00
−0,244

C. Calculul adaosului de prelucrare a suprafetelor frontale la cota L=320

R z 5 +S 5 = 200 µՠ = 0,2 mm ( tabel 4.11 pagina 221 – debitare cu fierastrau mecanic => treapta
14 de precizie a tolerantei) ;
D = 45 mm;
p5 = 0,01 ∙ 45 = 0, 45 mm

 Adaos minm pentru frezarea fetelor frontale :

Api min= 2 ∙ (R ¿ ¿ z .i+ Si )¿ + 2 ∙ pi[mm] formula tabel 3.1 pag 194
Ap5 min= 2 ∙ 0,2 + 2 ∙ 0,45 = 1,3 mm = 1300 µՠ

 Adaosul nominal calculat pentru frezarea frontala:

T 5 = 620 = 0,62 mm ( peste 30 la 50, tabel 2.15 , STAS 8101-68 ) ;
Ti
Ai= µՠ
2
T5 620
A5 = = = 310 µՠ = 0,31 mm
2 2
A 5nom= Apimin + | A i| = 1300 + 310 = 1610 µՠ = 1,61 mm ( formula pagina 225)

Toleranta la lungimea de debitare, in treapta de precizie 14 este 1400 μm/ 1,4 mm (tabel 2.15 ).
Abaterile limita la lungimea de debitare sunt:

 Lungimea nominala pentru debitare este:

Lmin= 320 mm

Lnom= Ainom + T i = 1,61 + 0,62 =2,23 mm

 Lungimea minima inainte de planarea prin frezare:

L 1min=¿ Lmin + Ainom = 320 + 1,61 = 321, 61 mm ; se rotunjeste la valoarea de 321,6

 Lungimea maxima inainte de planarea prin frezare:

𝐿1𝑚𝑎𝑥 L 1m ax =¿ L 1min + T i = 321,6 + 0,62 = 322, 22 mm

Operatia de debitare se va executa la cota: 321 , 6+0 , 01

+0 ,62
