SUBIECT APLICATIV TCM (TP) 1

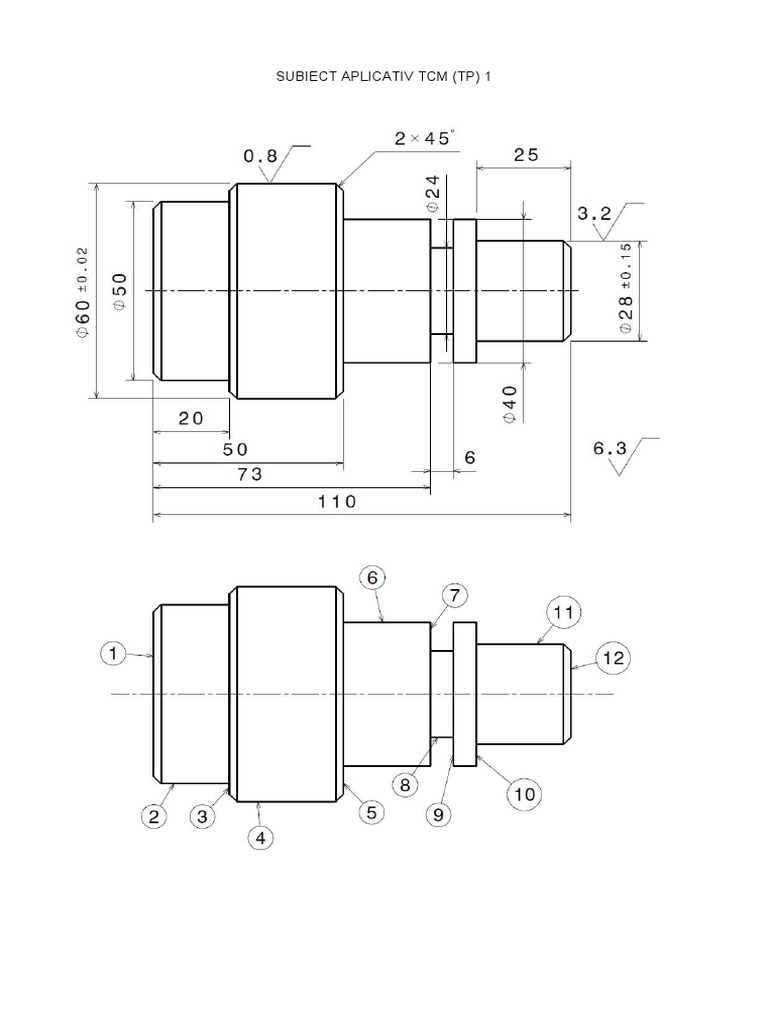

1. Realizati analiza dimensional-geometrica si de calitate a piesei de mai sus si completati tabelul

de mai jos:

NR. TIPUL SUPRAFETEI DIMENSIUNI CONDITII DE

SUPRAF. D.P.D.V. GEOMETRIC CALITATE
Suprafata cilindrica d=50 Ra = 6.3
S1 frontala
Suprafata cilindrica d=50 L=20 Ra =6.3
S2 exterioara
Suprafata cilindrica d=60+-0.02 ; 2 x 45 Ra =6.3
S3 frontala
Suprafata cilindrica d=60+-0.02 L=30 Ra =0.8
S4 exterioara
Suprafata cilindrica d=60+-0.02 ; 2 x 45 Ra =6.3
S5 frontala
Suprafata cilindrica d=40 L=23 Ra =6.3
S6 exterioara
Suprafata cilindrica Ra =6.3
S7 frontala
Suprafata cilindrica d=24 L=6 Ra =0.8
S8 exterioara
S9 Ra =
S10 Ra =
S11 Ra =
S12 Ra =

2. Stabiliti tipurile prelucrarilor si etapele de prelucrare pentru fiecare suprafata:

3. Exemplificati modul in care folositi principiul 8 de creare a suprafetelor de orientare permanente
in prima sau primele operatii pentru aceasta piesa.

4. Precizati care sunt prelucrarile necesare realizarilor suprafetelor S6 si S7-S8-S9 şi care este
ordinea in care le efectuati.
