Cunoştinţe şi deprinderi

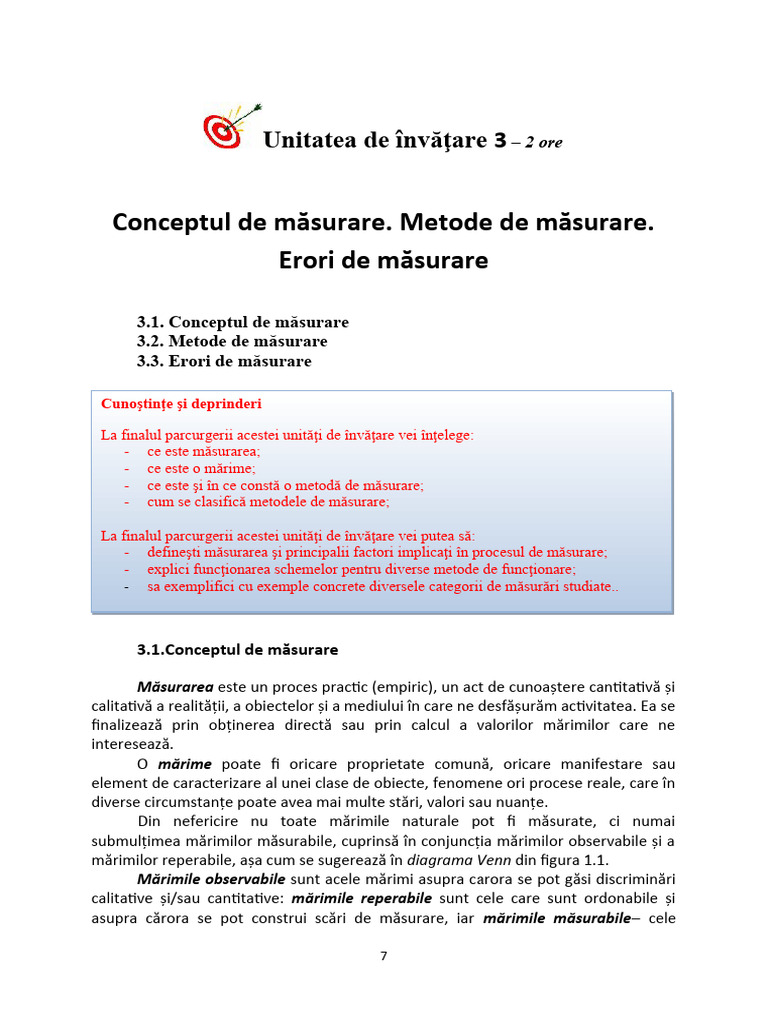

3.1.Conceptul de măsurare
7
pentru care se pot construi şi mijloace tehnice efective de măsurare.
Exerciţiul 1
8
Metode de măsurare
O metodă de măsurare constă în procedura de desfăşurare a operaţiei de
măsurare care are la bază principiul de funcţionare a mijloacelor tehnice cu care se
efectuează măsurarea unei mărimi. În prezent se cunosc şi se folosesc multe metode
de măsurare, care pot fi clasificate după mai multe criterii.
Astfel, după modul în care se obţine rezultatul măsurarii deosebim:
- metode directe, la care rezultatul se obţine direct, experimental, pe baza
comparării mărimii de măsurat cu un etalon sau unitate de măsură fără a recurge la
operaţii de calcul;
- metode indirecte, la care pe lângă una sau mai multe operaţii experimentale
de comparare, pentru determinarea rezultatului măsurării se recurge şi la operaţii de
calcul al acestuia.
9
2.3. Metode bazate pe comparare succesivă
Test de autoevaluare 1
10
3.1. Noţiuni generale despre erorile de măsurare
Test de autoevaluare 2
11
Eroarea normată E se defineşte ca raportul dintre eroarea absolută x şi domeniul
de măsurare D = xmax - xmin şi se exprimă în fracţii subunitare sau în procente:
E=Δx/ D [− ] , E=100 Δx /D [%]. (3.5)
Această noţiune stă la baza definirii indicelui de caracterizare a preciziei de
măsurare, cunoscut sub denumirea de clasă de precizie.
Eroarea normată maximă este definită ca raportul procentual dintre eroarea
absolută maximă admisibilă (tolerată) xmax pentru o metodă sau aparat de măsurat
şi domeniul de valori măsurabile cu metoda sau aparatul respectiv:
E max =100 Δxmax /D [%]. (3.6)
Clasa de precizie, CP, se defineşte ca eroarea normată maximă admisibilă sau
eroarea limită de clasă Emaxa, care se poate produce în cazul unei măsurări, şi
constituie cel mai important indicator de caracterizare a preciziei de măsurare.
Erorile sistematice sunt acele erori care se repetă ca mărime şi semn în mai
multe măsurări ale aceleiaşi mărimi, efectuate în aceleaşi condiţii. Ele se datoresc în
principal următoarelor cauze:
imperfecţiunii metodei de măsurare - erori de metodă;
imperfecţiunii aparatului de măsurat - erori instrumentale;
acţiunilor perturbatoare ale mediului ambiant;
subiectivităţii în aprecierea rezultatului de către om.
Eliminarea cauzelor este o soluţie mai bună decât compensarea sau corectarea
efectului lor, deoarece se face o singură dată înainte de exploatarea sistemului de
măsurare (SM). Cealaltă soluţie complică SM cu mijloace de compensare a erorilor
sau necesită efectuarea unor calcule de corecţie, ce urmează a fi făcute automat sau
de către utilizatorul aparatului de măsurare (AM), precum şi cunoaşterea condiţiilor
în care se face măsurarea.
12
O alta cauză ar putea fi modificarea în timp a unor parametri ai AM (tensiuni
de alimentare, rezistenţe, capacităţi, coeficienţi de elasticitate ş.a.). Aparatele
moderne sunt prevăzute cu mijloace (buton) de ajustare manuală sau automată a
punctului zero.
Eroarea de proporţionalitate. Aceasta se manifestă prin alt coeficient de pantă
între mărimea de intrare şi cea afişată de AM faţă de coeficientul de pantă ideal,
pretins de constructor (fig. 3.2, b). Şi această eroare poate fi eliminată dacă aparatul
dispune de un dispozitiv de corecţie corespunzător sau poate fi corectată de către
utilizator.
Eroarea de liniaritate. Aceasta se manifestă prin abateri de la legea de
dependenţă liniară dintre mărimea de intrare şi cea afişată de AM (fig. 3.2,c).
Eliminarea şi corecţia unei astfel de erori este mai complicată, dar nu imposibilă.
Dintre cauzele erorilor de proporţionalitate şi de liniaritate pot fi menţionate
modificarea proprietăţilor iniţiale ale componentelor AM, dereglări ale coeficienţilor
de amplificare/atenuare ş.a. Efectele acestor cauze pot fi eliminate prin diverse
ajustări (reglaje) sau prin înlocuirea unor componente ce au ieşit din limitele normale
de funcţionare.
Eroarea de univocitate(de reversibilitate). Ea reprezintă diferenţa rezultatelor
date de un AM când se măsoară valoarea unei mărimi variind-o în sens crescător,
apoi variind-o în sens descrescător. Un aparat cu erori de univocitate nu afişează
valoarea iniţială dacă mărimea măsurată a efectuat un ciclu şi a revenit la valoarea
iniţială (fig. 3.2,d).
13
Una dintre cele mai importante surse de erori de măsurare o constituie
influenţa factorilor mediului ambiant: temperatura, presiunea, umiditatea, inducţiile
electrice şi magnetice, diverse radiaţii, vibraţii ş.a.
14
( xi −x )2
−
1 2 σ2
p( x )= e
σ √2 π. (3.11)
Din această relaţie se observă că probabilitatea apariţiei unei valori din
domeniul reprezentat poate fi determinată dacă se cunoaşte valoarea medie x şi
abaterea medie pătratică . Curba de repartiţie Gauss prezintă următoarele
proprietăţi:
- pentru un număr mare de măsurări este simetrică faţă de x ;
- densitatea probabilităţilor este maximă pentru x=x şi mai mică în părţi;
- are două puncte de inflexiune: pentru x = x şi pentru x = x +.
După forma curbei Gauss se pot trage concluzii privind gradul de dispersie a
rezultatelor măsurării în jurul valorii medii. Se observă că erorile mai mici sunt mai
probabile şi deci sunt mai frecvente decât erorile mai mari. O curbă aplatisată
corespunde unei dispersii mari pe când una ascuţită indică o dispersie mică şi o
grupare concentrată pe valoarea medie, atestând o precizie mai mare. Analiză vizuală
a curbei furnizează informaţii asupra preciziei de măsurare.
15
încadrat în CP definită de relaţia:
Δx ma
CP≥100
D [%] (3.12)
unde xmaeste eroarea maximă admisibilă iar D = xmax - xmin este domeniul de
măsurare al mărimii x, eroarea absolută maximă a acelui aparat va fi:
D
Δx max ≤CP⋅
100 [um]. (3.13)
Eroarea relativă maximă procentuală cu care un AM măsoară o mărime x1,
cuprinsă în domeniul D, este dată de expresia:
|Δx ma| D
ε max ≤100 =CP⋅
x1 x 1 [%]. (3.14)
La unele AM clasa de precizie este definită ca raportul procentual dintre
eroarea absolută maximă admisă xma care poate apare la afişarea valorii xm, şi
valoarea xm măsurată, adică,
Δx
CP≥100 ma
x m [%]. (3.15)
Având în vedere că la măsurarea unei valori x eroarea absolută maximă
posibilă este xma eroarea relativă procentuală maximă este însăşi clasa de precizie
definită mai înainte.
Soluţie
Tmax = CP. D /100 = 2 . 400 /100 = 8 oC şi max = CP. D / x1 =
= 2. 400 /200 =4%.
16
Test de autoevaluare 3
Lucrare de verificare
17
Rezumat
Bibliografie
18
8. Ionescu G., Măsurări şi traductoare, vol.1 şi 2, Editura Didactică şi Pedagogică, Bucureşti,
1985.
