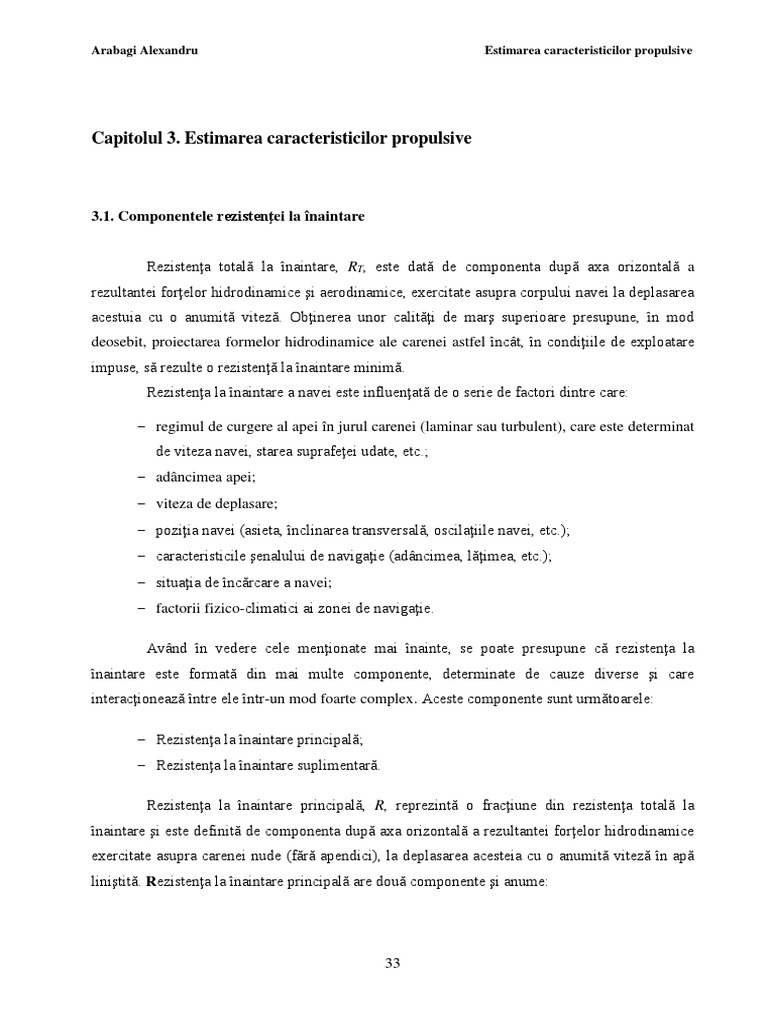

Rezistenţa totală la înaintare, RT, este dată de componenta după axa orizontală a
rezultantei forţelor hidrodinamice şi aerodinamice, exercitate asupra corpului navei la deplasarea
acestuia cu o anumită viteză. Obţinerea unor calităţi de marş superioare presupune, în mod
deosebit, proiectarea formelor hidrodinamice ale carenei astfel încât, în condiţiile de exploatare
impuse, să rezulte o rezistenţă la înaintare minimă.
Rezistenţa la înaintare a navei este influenţată de o serie de factori dintre care:
regimul de curgere al apei în jurul carenei (laminar sau turbulent), care este determinat
de viteza navei, starea suprafeţei udate, etc.;
adâncimea apei;
viteza de deplasare;
poziţia navei (asieta, înclinarea transversală, oscilaţiile navei, etc.);
caracteristicile şenalului de navigaţie (adâncimea, lăţimea, etc.);
situaţia de încărcare a navei;
factorii fizico-climatici ai zonei de navigaţie.
33
Arabagi Alexandru Estimarea caracteristicilor propulsive
v 2
RF C F S [kN]
2
unde ρ este densitatea apei în t/m3, v viteza navei în m/s, S aria suprafeţei udate a carenei nude în
m2 iar CF este coeficientul rezistenţei de frecare.
Rezistenţa de presiune, Rp, sau rezistenţa reziduă, reprezintă o fracţiune din rezistenta
Ia înaintare principală şl este definită de componenta după axa orizontală a rezultantei forţelor
hidrodinamice ale presiunii suplimentare exercitate de apă pe suprafaţa udatã a carenei nude.
Rezistenţa de presiune este dată de relaţia
v 2
RP C P S [kN]
2
34
Arabagi Alexandru Estimarea caracteristicilor propulsive
v 2
RW CW S[kN]
2
v 2
R PV C PV S[kN ]
2
RV = RF + RPV
RP = RW + RPV
R = RP + RF = RF + RW + RPV = CR [kN]
35
Arabagi Alexandru Estimarea caracteristicilor propulsive
Rezistenţa la înaintare principală se poate determina prin mai multe metode, printre care
putem evidenţia:
36
Arabagi Alexandru Estimarea caracteristicilor propulsive
Specific bazinului de încercări gravitaţional este faptul că modelele sunt remorcate prin
intermediul unui cablu, forţa de tracţiune fiind produsă prin căderea liberă a unei greutăţi. Spaţiul
parcurs de greutate în căderea liberă trebuie să fie egal cu distanţa pe care se deplasează
modelul şi este realizat într-un puţ dispus la unul din capetele bazinului. Modelul se fixează de
37
Arabagi Alexandru Estimarea caracteristicilor propulsive
un cablu fără sfârşit, întins între două roţi, montate la capetele canalului hidraulic. Una dintre roţi
se află pe acelaşi ax cu un tambur de înfăşurare a cablului la capătul căruia atârnă greutăţile. Prin
căderea liberă a greutăţilor se desfăşoară cablul de pe tambur, punându-se în mişcare sistemul de
remorcare al modelului. În bazinele de tip gravitaţional se presupune cunoscută dinainte rezis-
tenţa la înaintare, materializată prin forţa gravitaţională a greutăţii care cade, măsurându-se apoi
viteza modelului deci determinarea rezistenţei la înaintare este de fapt indirectă.
Calităţile superioare ale bazinelor de încercări dinamometrice au conferit acestora un rol
prioritar în cercetările experimentale destinate industriei navale. Bazinele gravitaţionale îşi
găsesc utilitatea în cadrul învăţământului naval, unde nu se pune problema determinărilor canti-
tative exacte ale diferitelor mărimi.
Pentru a se asigura posibilitatea studierii comportării navelor în condiţii de mare agitată,
atât bazinele dinamometrice, cât şi cele gravitaţionale sunt prevăzute cu generatoare şi
disipatoare de valuri. Generatoarele de valuri se montează la unul din capetele canalului
hidraulic şi pot fi cu clapet oscilant, cu cilindri excentrici sau pneumatice.
Indiferent de tipul bazinului utilizat pentru experimentare, modelele navelor se
confecţionează dintr-o pastă compusa din 90% parafină şi 10% ceară de albine, care acoperă un
schelet din lemn. Uneori, modelele pot fi confecţionate numai din lemn sau numai din pasta
amintită mai înainte. Întrucât confecţionarea modelelor de nave este foarte pretenţioasă, ea se
realizează, de regulă, în cadrul atelierelor aferente bazinelor de încercări, încadrate cu personal
de înaltă calificare şi prevăzute cu utilajele necesare. Pentru obţinerea unor rezultate cât mai
exacte este necesar să se aleagă o scară potrivită, care să asigure înlăturarea influenţei pereţilor şi
fundului canalului hidraulic asupra determinărilor. De asemenea, dimensiunile şi viteza
modelului trebuiesc alese, astfel încât spectrul scurgerii lichidului în interiorul stratului limită să
fie similar cu cel din natură. Dacă numărul Re impus mişcării modelului este mic, iar la nava în
mărime naturală regimul curgerii din stratul limită este turbulent, modelul trebuie prevăzut cu
dispozitive de turbulizare.
39
Arabagi Alexandru Estimarea caracteristicilor propulsive
40
Arabagi Alexandru Estimarea caracteristicilor propulsive
41
Arabagi Alexandru Estimarea caracteristicilor propulsive
42
Arabagi Alexandru Estimarea caracteristicilor propulsive
43
Arabagi Alexandru Estimarea caracteristicilor propulsive
Datele iniţiale ale navei introduse în program sunt prezentate în Figura 3.9. Gama de
viteze adoptată a fost de 7 ÷ 17 Nd cu incrementul de 1,00 Nd. Metoda utilizată la calculul
rezistenţei la înaintare a fost metoda Andersen, metodă aplicabilă navelor de viteză medie.
Pentru aceste valori programul a calculat rezistenţa la înaintare (Figura 3.10) şi puterea
de remorcare (Figura 3.11)
Hull Data
LWL 103.00m
Breadth 17.00m
45
Arabagi Alexandru Estimarea caracteristicilor propulsive
Draught
(F) 7.50m
Draught
(A) 7.50m
Displacement 9,745.6t
LCB -2.00%
Cwp 0.810
Cm 0.990
(1+K) 1.000
Wetted Hull Area 2,575.4m2
Wetted Appendages Area 0.0m2
Wetted Transom Area 0.0m2
Transom Width 0.0m
Half Angle of Entrance 18.0deg
Half Angle of Run 10.0deg
Angle at 1/4 Buttock 0.0deg
Bulbous Bow NO
Body Type - Fwd: Normal
Body Type - Aft: Normal
Service Margin 15.00%
Appendage Allowance 10.00%
Appendage Form
Factor 0.0
Cb 0.723
Cp 0.731
46
Arabagi Alexandru Estimarea caracteristicilor propulsive
Speed (Knots)
10.0 15.0
Andersen R
t
900.0
(
k
N
800.0 )
700.0
600.0
500.0
400.0
300.0
200.0
100.0
0.0
47
Arabagi Alexandru Estimarea caracteristicilor propulsive
Speed (Knots)
10.0 15.0
Andersen P
e
8000.0
(
k
W
7000.0 )
6000.0
5000.0
4000.0
3000.0
2000.0
1000.0
0.0
48
Arabagi Alexandru Estimarea caracteristicilor propulsive
Opţiunile iniţiale (oferite de program) ce au fost luate în consideraţie sunt cele de mai jos
(valorile implicite sunt oferite sau calculate de program):
Cu opţiunile de mai sus, pentru gama de viteze aleasă au rezultat parametrii optimi ai
grupului moto-propulsor (Figura 3.1), caracteristicile propulsive (împingerea elicei în relaţie cu
rezistenţa la înaintare calculată anterior – Figura 3.2) precum şi parametrii geometrici şi
hidrodinamici optimi ai elicei (Figura 3.14).
49
Arabagi Alexandru Estimarea caracteristicilor propulsive
Speed (Knots)
10.0 15.0
Thrust R
t
Rt (Andersen) 900.0
(
k
N
800.0 )
700.0
600.0
500.0
400.0
300.0
200.0
100.0
0.0
Propeller Parameters
Resist. Method: Andersen
Design Speed 12.0 Kt
Design Resistance 207 kN
Design Pe 1276 kW
Number Props 1 Wake 0.369
Pitch: Fixed Thrust 0.251
Number Blades: 4 Hull Eff. 1.187
Diameter 3.98 (m) Rot Eff. 1.000
Open Water Eff. 0.528 Shaft Eff. 0.970
PD Ratio: 0.777
Area Ratio: 0.437 Pd ( kW ) 2039
RPM: 137.0 Ps ( kW ) 2102
În urma calculelor programul a oferit următoarele valori ale parametrilor optimi esenţiali
ai grupului moto – propulsor (motor +elice):
50
Arabagi Alexandru Estimarea caracteristicilor propulsive
În industria de profil, atât fabricanţii de motoare navale cât şi fabricanţii de elice oferă
produse ce se încadrează în game ce au caracteristici incrementale. Prin urmare, pe baza
rezultatelor calculelor de mai sus se vor căuta în oferta disponibilă (destul de generoasă de altfel)
produsele cu caracteristicile cele mai apropiate de cele necesare, în vederea realizării unei
construcţii cu parametri funcţionali cât mai apropiaţi de cei optimi. Astfel, din catalogul firmei
Wärtsilä – Sulzer vom alege un motor Diesel lent tip 5 RTA 48T (Figura 3.15) având
următoarele caracteristici esenţiale:
51
Arabagi Alexandru Estimarea caracteristicilor propulsive
Motorul ales dezvoltă puterea necesară (2102 kW) la cca. 84,5 % MCR şi la o turaţie de
cca. 137 r.p.m. Se remarcă imediat faptul că parametrii de funcţionare sunt foarte apropiaţi de cei
optimi, prin urmare nemaifiind necesare alte calcule iterative suplimentare. De altfel, condiţiile
de exploatare precum şi dimensiunile compartimentului de maşini nu justifică soluţia cu motor
semirapid, soluţie proprie navelor relativ rapide având însă constrângeri majore în ceea ce
priveşte spaţiul disponibil pentru grupul propulsor.
