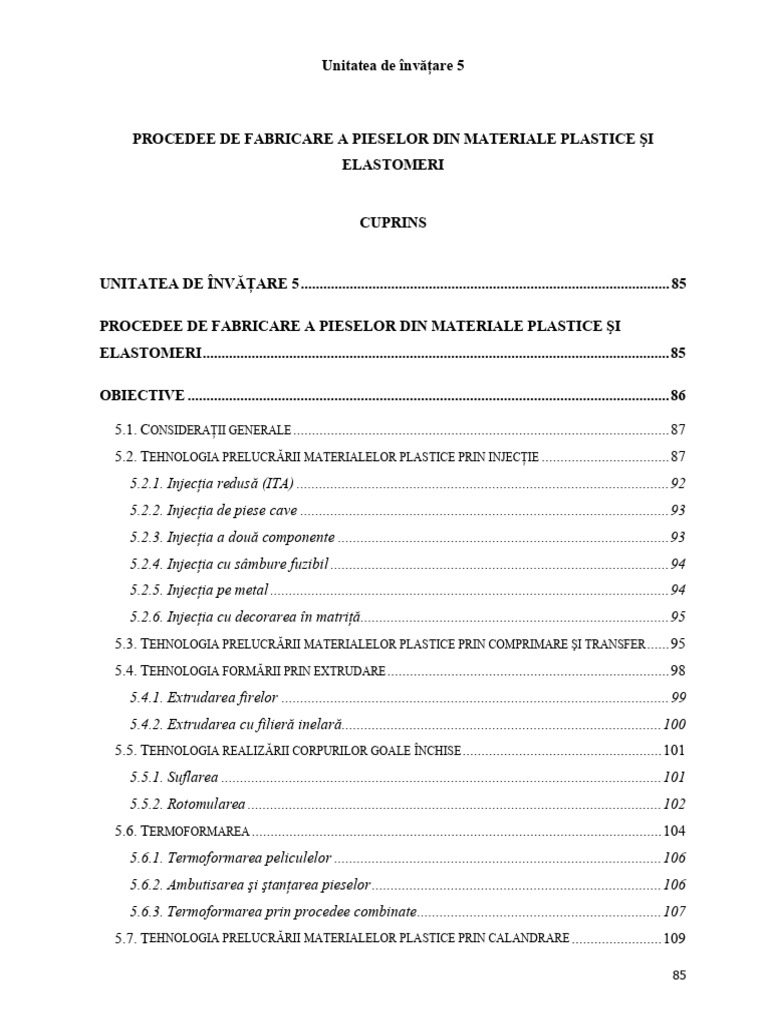

CUPRINS
OBIECTIVE ................................................................................................................................86
85
5.7.1. Tehnologia prelucrării amestecurilor fluide de polimeri (enducţia)........................ 111
5.7.2. Presarea între platouri încălzite............................................................................... 112
5.8. TEHNOLOGIA REALIZĂRII PRODUSELOR ALVEOLARE ......................................................... 113
5.8.1. Spume din polistireni expandaţi................................................................................ 113
5.8.2. Spume poliuretanice.................................................................................................. 114
5.8.3. Mularea prin reacţie (RIM – Reaction Injection Moulding) .................................... 115
5.8.4. Procedee pentru alte tipuri de spume ....................................................................... 117
5.9. TEHNOLOGII DE PRELUCRARE A MATERIALELOR TERMORIGIDE ARMATE .......................... 117
5.9.1. Formarea prin contact .............................................................................................. 118
5.9.2. Formarea prin pulverizare........................................................................................ 118
5.9.3. Formarea prin înfăşurare ......................................................................................... 119
5.9.4. Formarea prin injecţia termorigidelor ..................................................................... 121
5.10. TEHNICI DE FINISARE ....................................................................................................... 123
5.10.1. Tehnicile pudrelor................................................................................................... 123
5.10.2. Decorarea suprafeţelor........................................................................................... 124
5.10.3. Impresionarea ......................................................................................................... 127
AUTOEVALUARE................................................................................................................... 129
OBIECTIVE
86
5.1. Consideraţii generale
Tehnologiile de execuţie a pieselor din materiale plastice depind de complexitatea şi mărimea
acestora şi de caracteristicile esenţiale ale materiei prime.
Materialele plastice şi elastomerii se pot prelucra prin injecţie, extrudare, calandrare,
comprimare, transfer, termoformare, contact, pulverizare, înfăşurare, turnare, spumare, ştanţate,
aşchiere, sudare, lipire, etc. (figura 5.1).
87
Figura 5.1. Prezentarea diferitelor procedee de transformare a materialelor plastice
Tabelul 5.1.
Tehnologii de formare şi transfer al căldurii
Forma
Produs Polimeri
Procedeul materiei Mărimea reperelor
format utilizaţi
prime
PE, PP, PS,
Injecţie Mulat (3D) Câteva grame…1kg
Granule, Elastomeri
pastă PCV, PE, Film, folii; lăţime £ 2,5
Extrudare Profilat (2D)
(cauciuc) Elastomeri m
Suflare PCV, PEhd Volum £ 200 dm3
Produse Corpuri goale PE PCV
Înfăşurare Volum £ 5000 dm3
finite (plastisol)
Produs plat PCV,
Calandrare Pastă Lăţime £ 2,5 m
(1D) elastomeri
PS, ABS, Masă £ 20 kg
Termoformare Filme, plăci Ambutisat
elastomeri Grosime pereţi £ 6 mm
Expandare PSE Perle PSE
Alveolar Polioli+ Volum £ 0,25 m3
Spumare PU Lichide
poliizocianaţi
Comprimare, Pudre, PF, UF, MF,
Mulat (3D) Masa £ 1kg
transfer Pastă Elastomeri
88
Introducere
a Schimb de căldură în
Procedeul Cadenţă medie
polimerului formă
în formă
3…5 cicluri /min:
Formă
Injecţie ~100g – 200…400 piese/h
închisă
~1kg – 40…80 piese/h
Fire – 150…250 m/min
Răcire cu apă
Profil suplu – 10…40 m/min
Încălzire (abur, electric)
Profil mare şi rigid – 1…10
Extrudare – elastomeri şi materiale
m/min
termoreactive
Filme subţiri – 10…40 m/min
(ex. extrudarea şapei
Plăci – 5…10 m/min
anvelopei fără schimb de
1 dm3 – 250…300 piese/h
căldură)
Suflare 20 dm3 – 20…40 piese/h
100 dm3 – 10…15 piese/h
Formă 200 dm3 – 3 piese/h
Înfăşurare
deschisă 3.000 dm3 – 1 piesă/h
Încălzire: cilindrii de
lucru
Caladrare 80…120 m/min
Răcire: cilindrii de
finisare
Corespunzător grosimii
peretelui:
Încălzire cu aer
Termoformare £ 1 mm – 1.500…3.000 cicluri/h
(elastomeri)
2 mm – 28…80 piese/h
6 mm – 6…12 piese/h
Expandare Încălzire cu vapori de
0,5…1,0 min/cm grosime
PSE Formă apă
deschisă sau Continuu ~ 5 m3/min
închisă Grosimea produsului:
Spume PU
(RIM) 3…5 mm – 12…20 piese/h
Încălzire
1…10 mm – 6…8 piese/h
Comprimare Formă
0,5…1,0 min/mm grosime
Transfer deschisă
90
Sistemele de închidere – deschidere a matriţei pot fi mecanice, pentru maşini de injecţie cu
capacitate mică şi medie (până la 300 cm3 volumul materialului injectat) şi hidro – mecanice
pentru echipamentele cu cursă, relativ, mică a platoului mobil.
91
Natura diferită a polimerilor şi condiţiile
impuse produselor finite au generat mai
multe tehnici de injecţie, cum sunt:
- injecţia redusă;
- injecţia de piese cave;
- injecţia multicomponente;
- injecţia materialelor bicolore sau
multicolore;
- injecţia cu sâmbure fuzibil;
- injecţia cu decorare în matriţă.
92
5.2.2. Injecţia de piese cave
Tehnologia presupune introducerea unui
gaz inert în masa de polimer topit înainte
ca acesta să pătrundă în matriţă. Gazul
nu se amestecă cu polimerul injectat ci
se retrage în centrul secţiunilor groase
ale pieselor realizate. Maşina de
injectare dispune de un compresor şi de
aparate pentru reglarea presiunii gazului.
93
În aceste cazuri, concepţia
utilajului permite injectarea
primului material, după care
prin deplasarea unui perete
intern al matriţei, sau prin
rotirea formei, se injectează al
doilea polimer. Avantajul
acestei tehnologii este acela că
facilitează injectarea a două
Figura 5.7. Injecţia cu miez fuzibil
materiale diferite şi realizarea
unei excepţionale legături
mecanice între ele, chiar dacă nu
sunt riguros compatibile.
Tehnica aceasta facilitează
execuţia dispersoarelor, lămpilor
Figura 5.8. Injecţia pe metal de poziţie şi semnalizare şi a
barelor para-şoc bicolore.
SĂ NE REAMINTIM!
a)
1 – Presa(matriţa superioară); 2 – Semimatriţa inferioară; 3 – Cilindrul presei; 4 – Coloanele presei; 5 –
Matriţa; 6 – Structura maşinii de formare; 7 – Cilindru pentru extragerea piesei.
b.1) b.2)
La presarea prin transfer (figura 5.9, c) materialul, sub formă de pudră sau pastilă preîncălzită,
este dispus într-o cameră de transfer, care face parte din presă.
Într-o primă fază, pudra este înmuiată, iar în a doua este transferată, din cilindrul de lucru în
cuibul de formare, cu ajutorul unui piston, prin canalele de umplere.
La trecerea prin canalele de transfer, materialul topit se omogenizează şi devine mai compact, iar
produsele volatile se elimină complet.
Se poate remarca faptul că această tehnică este o combinaţie între comprimare şi injecţie. Ea
permite prelucrarea compuşilor termoreactivi ureoformaldehidici, fenol-formaldehidici,
poliesterici şi epoxidici, a produselor stratificate de tipul textolitului, pertinaxului şi
lignometului, precum şi a elastomerilor (garnituri de etanşare, cuplaje, membrane, manşete de
etanşare, etc.).
Transferul oferă, în raport cu comprimarea, următoarele avantaje:
Ø realizarea de piese foarte complexe;
Ø obţinerea de produse cu pereţi subţiri;
Ø toleranţe geometrice bune;
Ø facilitatea inserării pieselor metalice;
Ø ciclu foarte scurt (timpi de încălzire şi întărire reduşi).
Pe de altă parte, transferul este, adesea, mai puţin avantajos ca şi comprimarea. Aceasta asigură:
Ø un consum mai mic de material;
Ø o bună rezistenţă mecanică a pieselor;
Ø posibilităţi de automatizare;
Ø formarea cu matriţe mai simple.
Prin aceste procedee se produc capacul ruptor-distribuitorului şi cel al bobinei de inducţie.
97
Figura 5.10. Schema instalaţiei de extrudare: 1 – alimentator; 2 – rezistenţe electrice; 3 – tambur; 4 –
echipament de decupare; 5 – filieră; 6 – şurub melcat; 7 – motor electric; 8 – Role de tragere.
O variantă a formării prin comprimare este sinterizarea prin presare. Procedeul constă în
formarea, prin presare, a unor pulberi din compuşi macromoleculari. În funcţie de valorile
presiunii şi temperaturii se obţin piese din poliamide cu structură poroasă (până la 50% pori
deschişi) sau compactă.
Porii pot absorbi ulei, rezultând astfel lagăre autolubrifiante. Pentru îmbunătăţirea antifricţiunii
în pulbere se poate adăuga grafit sau bisulfură de molibden.
Tehnologia sinterizării prin presare se aplică la
fabricarea barelor, blocurilor şi plăcilor din
polietilenă cu masă moleculară foarte mare
(politetrafluoretilenă) sau poliamidă, care ulterior
sunt folosite la uzinarea unor piese de mare
precizie sau execuţia lagărelor de alunecare sau
rostogolire.
100
5.5. Tehnologia realizării corpurilor goale închise
5.5.1. Suflarea
Pentru execuţia corpurilor goale închise se asociază un extruder cu o presă de suflare. Primul
produce un tub, care este prins, la cele două extremităţi, într-o formă alcătuită din două piese
(figura 5.13).
La una din extremităţi capul
tubului, introdus în matriţă, se
sudează, iar la cealaltă se
ataşează un robinet, care
reglează debitul aerului cald, ce-
l va mula sub presiune (mai
mică de 0,5 MPa) pe pereţii
acesteia. După formare matriţa
este răcită.
Procedeul asigură execuţia de
produse cu o cadenţă ridicată.
Dezavantajele se datorează
prezenţei bavurilor în zona de
Figura 5.13. Principiul suflării: 1 – extruder; 2 – tub din material
plastic; 3 – formă; 4 – cap de introducere a aerului sub presiune prindere. De asemenea,
grosimea pereţilor reperelor este
dificil de controlat.
În cazul pieselor complexe (figura 5.14) monobloc
deformarea prin întindere apare înaintea suflării.
Pentru aceasta trebuie ca piesele, înainte de
introducerea în matriţă, să fie preformate. În plus,
pentru mai buna egalizare a grosimii se utilizează o pr
ogramare a debitului aerului introdus.
Pentru automobile, procedeul se aplică la fabricarea
Figura 5.14. Suflarea pieselor complexe: 1 –
suflantă; 2 – cap de acumulare; 3 – canalizaţiei de admisie a aerului şi a rezervoarelor de
regulator de presiune; 4 – secţiune prin benzină.
tubul întins; 5 – sistem de întindere a piesei;
6 – tub; 7 – formă; 8 – piesa injectată
ataşată la suflare; 9 – piesă suflată.
101
5.5.2. Rotomularea
Formarea prin această tehnică implică introducerea pudrei fine, din material termoplastic, într-o
formă, care execută o dublă rotaţie, după două axe ortogonale. Datorită mişcării complexe a
formei, pudra se repartizează uniform pe
toţi pereţii interni ai acesteia. Dacă ulterior
forma este încălzită, pudra se înmoaie la
contactul cu pereţii şi se transformă într-un
strat de grosime constantă. Prin răcire
reperul format se întăreşte şi ulterior poate
fi extras sub forma unei piese goale (figura
5.15).
Rotomularea prezintă următoarele avantaje:
Ø formele au un cost relativ redus;
Ø se pot executa piese monobloc cu forme
complexe şi de dimensiuni importante
(fără sudură);
Figura 5.15. Principiul rotomulării: 1 – axă primară; 2 Ø grosimea pereţilor este uniformă;
– axă secundară; 3 – pudră plastică; 4 – formă cu pereţi
dubli; 5 – formă de mulare. Ø nu apar tensiuni de suprafaţă;
Ø posibilitatea realizării pieselor cu mai
multe straturi având culori sau materiale diferite (sandwitch).
Inconvenientele sunt cauzate de următoarele:
Ø ciclul de fabricaţie este relativ lung;
Ø precizia de fabricaţie şi alegerea materialelor utilizate sunt limitate;
Ø piesele necesită pereţi relativ groşi ( grosimea creşte în unghiurile ascuţite);
Ø pierderi la deschidere (decupare) de aproximativ 10%.
Maşina pentru rotomulare comportă, în toate cazurile, un suport pentru matriţă, care execută o
dublă rotaţie, cu turaţii de 5…30 rpm şi o formă metalică încălzită cu aer cald (470…670 K) şi
răcită prin aspiraţia apei.
Procedeul mulării prin rotaţie asigură o calitate a suprafeţei exterioare a piesei în dependenţă
directă de cea a matriţei. În cele mai multe cazuri, faţa internă a piesei are tendinţa de a se întări
cu aspect de “coajă de portocală”. Pentru a evita această formă se practică o încălzire
suplimentară în timpul rotaţiei, care se numeşte “lustruire”. Granulometria pudrei utilizate
condiţionează aspectul suprafeţei.
102
Este posibil de a se prevedea mularea într-o formă deschisă cu condiţia protejării termice a unei
părţi a matriţei pentru a se evita depunerea de material.
Acest procedeu permite obţinerea unei variaţii sigure a grosimii sau a unei deschideri laterale.
Pentru polietilene, formele sunt realizate, în general, din oţel cu grosimea pereţilor de 1…3 mm
şi din aluminiu turnat (grosimea pereţilor 6…10 mm) pentru piesele de dimensiuni mici şi medii
cu forme complexe.
Prin această tehnică se fabrică carterele şi capotajele pentru ventilaţie, rezemătoarele pentru cap,
bornele de semnalizare rutieră.
SĂ NE REAMINTIM!
· Formarea prin comprimare este procedeul prin care un material, adus în stare de curgere,
este forţat, prin presare, să umple cavitatea unei matriţe. Datorită efectelor de comprimare
şi încălzire materialul se întăreşte în formă. La presarea prin transfer materialul, sub
formă de pudră sau pastilă preîncălzită, este dispus într-o cameră de transfer, care face
parte din presă.
· O variantă a formării prin comprimare este sinterizarea prin presare. Procedeul constă în
formarea, prin presare, a unor pulberi din compuşi macromoleculari. În funcţie de
valorile presiunii şi temperaturii se obţin piese din poliamide cu structură poroasă (până
la 50% pori deschişi) sau compactă.
· Extrudarea reprezintă procedeul de prelucrare prin care materialele, în stare plastică, sunt
forţate să treacă printr-o filieră ce le conferă forma dorită. Căldura necesară plastifierii se
obţine ca urmare a frecării particulelor materialului între ele, precum şi între acestea şi
pereţii cilindrului şi canalului elicoidal al melcului.
· Pentru execuţia corpurilor goale închise se asociază un extruder cu o presă de suflare.
Pentru automobile, procedeul se aplică la fabricarea canalizaţiei de admisie a aerului şi a
rezervoarelor de benzină.
· Rotomularea implică introducerea pudrei fine, din material termoplastic, într-o formă,
care execută o dublă rotaţie, după două axe ortogonale. Datorită mişcării complexe a
formei, pudra se repartizează uniform pe toţi pereţii interni ai acesteia. Prin această
tehnică se fabrică carterele şi capotajele pentru ventilaţie, rezemătoarele pentru cap,
bornele de semnalizare rutieră.
103
5.6. Termoformarea
Termoformarea constă în deformarea, cu mijloace mecanice (ambutisare – figura 5.16 a) sau cu
ajutorul diferenţei de presiune (sub vid figura 5.16 b sau cu aer comprimat figura 5.16 c), a unui
semifabricat din material plastic, încălzit la o anumită temperatură, situată în intervalul de
înmuiere.
Figura 5.16. Termoformarea prin: a) ambutisare: 1 – Elemente pentru dirijarea aerului cald; 2 – Sursă de
radiaţie termică; 3 – Sisteme de prindere; 4 – Semimatriţă inferioară; 5 – Garnitură de etanşare; 6 – Conducte
pentru introducerea şi evacuarea aerului; 7 – Folie din material termoplastic; 8 – Spaţiu pentru mularea foliei;
9 – Piesă formată; 10 – Poanson. b) termoformarea sub vid; c) termoformarea cu aer comprimat.
Folia de material plastic este încălzită, până la temperatura de înmuiere, cu aer cald sau radiaţie
termică.
Avantajele procedeului sunt următoarele:
Ø se utilizează forme simple, cu costuri relativ reduse;
Ø se pot executa serii mici de produse (1.000…2.000 piese);
104
Ø se folosesc folii cu grosimi reduse, a căror rigiditate poate fi majorată prin nervurare
(moment de inerţie foarte mare);
Ø produsele formate se răcesc rapid.;
Ø este posibilă majorarea (întinderea) de 5 ori a suprafeţei iniţiale.
Inconveniente:
Ø pentru formare trebuie să se folosească un semifabricat (folie şi nu granule);
Ø bavurile din zonele de prindere au dimensiuni considerabile;
Ø toleranţele geometrice sunt limitate;
Ø este imposibil de a se prevedea adaosuri;
Ø grosimi neuniforme (o folie cu grosimea de 3 mm se subţiază până la 0,5…0,6 mm în zonele
cu întinderi mari).
Pentru a evita ultimul dezavantaj se poate apela la următoarele soluţii:
Ø realizarea unei preîntinderi prin încălzire diferenţiată;
Ø întărirea unei suprafeţe preferenţiale prin utilizarea unui poanson rece sau a unui şablon
izolat termic;
Ø folosirea unui tiraj de aer bine dirijat;
Ø realizarea unei mulări prealabile.
Materialele utilizate pentru execuţia formelor sunt dependente de volumul de fabricaţie:
- serie mică (prototipuri până la 100 de piese) – lemn, gips dur;
- serie medie (1.000…10.000 piese) – încărcătură de răşină;
- serie mare (> 10.000 piese) – aluminiu turnat sau uzinat.
Pentru obţinerea aspiraţiei se practică găuri, cu diametrul de 0,8 mm la partea inferioară a
matriţei sau pe părţile concave, pentru a nu marca reperele formate (fundul formei poate fi
conceput sub formă de grilaj, al cărui desen este reprodus pe piesa finită). În toate cazurile aceste
orificii trebuie să fie în număr suficient, pentru a asigura evacuarea unui volum de aer, de 10 ori
mai mare ca cel al formei, în timp foarte scurt (0,25 s). Răcirea formei, şi deci întărirea piesei,
este foarte rapidă.
Atunci când se folosesc forme din răşini termodure, pentru a ameliora disiparea căldurii, în
amestecul de formare se introduce pudră de aluminiu. Formele din aluminiu sunt, uneori, răcite
cu circuite de apă.
Maşinile folosite pentru termoformare conţin, pe lângă matriţe, un dispozitiv de încălzire,
echipamente pentru realizarea depresiunii sau presiunii, instalaţii de răcire, scule de debavurare
şi decupare.
105
Dispozitivul de încălzire include elemente, cu radiaţii infraroşii, de mici dimensiuni,
independente unul de altul. Ele comunică printr-un regulator, care permite producerea unei
încălziri diferenţiale.
Foile din material plastic pot fi înmuiate, de asemenea, cu panouri de rezistenţe electrice. Puterea
utilizată este mai mică de 15 kW/m2 de suprafaţă termoformată. Distanţa de la folie la panou
variază între 75 şi 200 mm.
Pentru unele plăci sau materiale (PSE, PP) se poate apela la încălzirea “în sandwitch” (2 platouri
încălzite) cu scopul de a înmuia foarte repede plasticul.
Echipamentele utilizate pentru producerea aspiraţiei conţin o pompă de vid, care realizează o
depresiune de 80 kPa.
Dacă se foloseşte aer comprimat pentru deformarea foliei, atunci presiunea acestuia este mai
mică de 0,8 MPa.
Răcirea formei şi a piesei se face, în general, cu aer comprimat sau prin pulverizarea apei
(formele mari posedă, uneori, canale interne de răcire).
Debavurarea şi decuparea au o pondere importantă în durata ciclului de fabricaţie. Ele se
execută, de regulă, după ejectarea piesei din formă.
Termoformarea se aplică la execuţia capotajelor, elementelor planşei de bord şi caroseriilor
autovehiculelor.
107
Termoformarea prin procedee
combinate, mai poate fi realizată şi
prin:
Ø Injecţie – întindere – aspiraţie
(figura 5.18). Procedeul
debutează cu injectarea unei
piese preformate, sub formă de
disc, în stare caldă, care ulterior
este supusă întinderii cu un dorn
şi tragerii în matriţă prin vidare.
Ø Extrudare – termoformare în
Figura 5.19. Termoformarea prin extrudare –
termoformare în matriţă închisă: 1 – Extruder; 2 – Cap matriţă închisă. Metoda constă
de extrudare; 3 – Matriţă de formare; 4 – Dorn de
suflare a aerului; 5 – Tub extrudat; 6 – Canale pentru în extrudarea unui tub din
răcirea matriţei; 7 – Cuţite pentru debavurare; 8 – material termoplastic,
Recipient mulat pe pereţii matriţei; 9 – Bavură.
introducerea lui într-o matriţă de
formare şi mularea cu ajutorul
aerului comprimat (0,3…0,6 MPa)
pe pereţii acesteia (figura 5.19). Prin
această metodă se execută
rezervoarele de combustibili,
rezervoarele pentru lichidele folosite
la spălarea parbrizului, acţionarea
Figura 5.20. Injecţie - termoformare în matriţă închisă: ambreiajului şi sistemului de frânare,
1 – Dorn termostatat prevăzut cu un sistem de canale cu
supape pentru introducerea aerului; 2 – Placă pentru precum şi recipientele cu capacitatea
formarea filetului buteliei; 3 – Agregat de injecţie; 4 – de până la 2.000 dm3.
Piesă injectată preformată; 5 – Piesă formată prin
suflare; 6 – Robinet pentru admisia aerului; Ø Injecţie – termoformare în matriţă
7 – Dispozitiv port dorn
închisă (figura 5.20). În acest caz,
materialul omogenizat termic, de un agregat obişnuit, se injectează într-o matriţă de formare
cu răcire controlată, obţinându-se un produs preformat. Semifabricatul este introdus, în stare
caldă, în matriţă prin suflare. Formarea se produce sub acţiunea presiunii aerului comprimat.
Procedeul este avantajos pentru fabricarea corpurilor goale şi a buteliilor mici, la care se
impune o calibrare perfectă a gâtului
108
5.7. Tehnologia
prelucrării
materialelor plastice
prin calandrare
Procesul de laminare a
materialului plastic,
între mai mulţi cilindri,
care se rotesc în sens
Figura 5.21. Calandrarea: a) 1 – bandă de calandrat; 2 – transportor; 3 – cilindri
de lucru; 4 – cilindri de răcire; 5 - tambur de colectare. b) Corecţie prin
contrar, încălziţi şi
deformarea cilindrului “Roll bending”: 1 – cilindru de calandrare; 2 – palier astfel distanţaţi între ei
principal; 3 – palier de corecţie; 4 – baza de aşezare a calandrului. c) Corecţie prin
dezaxarea cilindrilor “Cross axing” încât să determine
grosimea foii, poartă denumirea de calandrare. Utilajul care execută această prelucrare se
numeşte calandru (figura 5.21)
Avantaje:
Ø productivitate înaltă;
Ø definiţie geometrică bună.
Inconveniente:
Ø costul ridicat al utilajului.
Echipamentele de calandrare se compun din: calandru, instalaţiile de preparare a amestecului şi
de răcire a cilindrilor.
Calandrul
Maşina de calandrare comportă 2…5 cilindri de lucru. Fiecare cilindru poate fi antrenat
individual, cu o viteză foarte precisă, de un motor cu turaţie variabilă, care poate fi adaptată rapid
în funcţie de fricţiune şi de temperatura de calandrare a produsului. Aceşti cilindri, cu diametrul
apropiat de 80 mm, sunt fabricaţi din fontă moale, cu duritatea superficială de 500 UB şi încălziţi
cu ajutorul unui fluid termic.
Neregularităţile grosimii produsului fabricat depind direct de flexiunea cilindrilor de lucru, în
raport cu profilul lor iniţial.
Instalaţia de preparare a amestecului
Prepararea diverselor amestecuri depinde de destinaţia şi calităţile impuse produsului finit. În
instalaţie trebuie să existe un separator magnetic pentru a evita antrenarea unor componente
metalice între cilindrii de lucru. Ea poate avea, de asemenea, un dispozitiv pentru derularea
ţesăturii.
109
Instalaţia de tragere şi răcire
Accesoriile de finisare a produsului cuprind următoarele elemente:
- Rulouri de dezlipire: Rolul lor este de a întinde foliile care ies din calandru;
- Rulouri de granulare: Ele imprimă în folia caldă o granulare, cu ajutorul unui cilindru pe care
s-a gravat un profil anume;
- Tambur de răcire: Sunt cilindri de oţel inoxidabil răciţi prin circularea intensă a apei
(numărul şi dimensiunile lor sunt variabile);
- Dispozitivul pentru controlul grosimii foliei. Acesta funcţionează pe baza absorbţiei
radiaţiilor β. El comandă reglajul distanţei dintre cilindri pentru a se obţine un produs cu
grosimea absolut constantă.
- Tăietoare de margine şi rulourile de tracţiune. În acest post foliile sunt debitate la lăţime.
Marginile tăiate sunt evacuate automat.
- Rularea şi tăierea la lungime. Aceste ansambluri permit tăierea manuală (cu utilizarea unui
acumulator) sau automată, asigurând aclanşarea unei noi bobine şi evacuarea celei
precedente.
Instalaţiile de calandrare se diferenţiază, în funcţie de tipul produselor realizate, în (figura 5.22):
110
Figura 5.23. a) Dublarea prin calandrare a foliilor simple: 1 – folii; 2 – sistem de încălzire; 3 – calandru; 4 –
folie unitară. b) Dublarea a două folii calandrate simultan: 1, 2 – foliile iniţiale; 3 – folia dublată. c)
Acoperirea unui suport textil cu material plastic pe ambele feţe: 1, 2 – folii de material plastic; 3 – suport
textil; 4 – folia triplu strat. d) Cauciucarea materialelor textile: 1 – rolă cu material textil; 2 – calandru; 3 –
compoziţie de cauciuc; 4 – dispozitiv de pulverizare; 5 – dispozitiv de înfăşurare.
Prin calandrare se produc folii plastifiate din PVC, folosite la confecţionarea tapiţeriei
pavilionului autovehiculului, huselor scaunelor (250…500 g/m2), mochetelor, panourilor
portierelor, precum şi plăci presate pentru separatoarele din bateriile de acumulatori. De
asemenea, tot prin această tehnologie se execută folii multistrat, prin dublarea, triplarea sau
calandrarea simultană a două sau mai multor materiale plastice; acoperirea cu polimer a unui
suport (textil, hârtie), pe una sau pe ambele feţe şi cauciucarea elementelor de ranforsare (fire de
cord), folosite la fabricarea anvelopelor, curelelor trapezoidale, furtunurilor, membranelor şi
garniturilor (figura 5.23)
111
poliesterice sau poliamidice) cu o pastă fluidă, obţinută în urma dizolvării în dimetilforamidă a
poliuretanului rezultat ca urmare a reacţiei dintre un glicol şi un diizocianat.
Acoperirea polimerului (poliuretan sau policlorură de vinil) se face prin stratificare indirectă
(figura 5.24) sau directă.
Ţesăturile cauciucate se obţin prin depunerea de soluţii de elastomeri pe ambele feţe ale unui
suport textil din bumbac, viscoză, mătase sau fibre sintetice (figura 5.25).
Ţesăturile cauciucate se folosesc la confecţionarea anvelopelor, curelelor de transmisie şi
garniturilor.
5.7.2. Presarea
între platouri
încălzite
Procedeul se
aplică la fabricarea
produselor plane
laminate şi
stratificate. El
debutează cu
impregnarea, prin
barbotare, a unei
Figura 5.25. Structura procesului tehnologic de cauciucare a ţesăturilor bobine, din hârtie
textile: 1 – rolă cu ţesătură textilă; 2 – rolă de întindere; 3 – cilindru; 4 –
cuţit; 5 – role de susţinere; 6 – sistem de încălzire; 7 – cilindru de
sau ţesătură textilă,
întindere; 8 – bobină de înfăşurare cu o soluţie de
112
răşină termodură care conţine un solvent. Acesta uşurează penetraţia răşinii, iar apoi este
eliminat şi reciclat prin trecerea bobinei printr-o etuvă cu aer cald. În final, se obţine o bobină cu
material termodur (stadiul B: prepolimerizare).
Materialul din bobină este decupat, după aceea, în folii. Acestea sunt suprapuse ulterior între
platourile încălzite ale unei prese. Acţiunea conjugată a presiunii (10…15 MPa) şi căldurii
(400…420 K) determină fuziunea şi polimerizarea răşinilor sub forma plăcilor rigide, care sunt
demulate după durificare (figura 5.26).
Procedeul se aplică la fabricarea izolanţilor electrici. Suportul impregnat poate fi hârtia,
bumbacul, sticla. Pentru impregnare se utilizează toate răşinile termodure, în funcţie de
caracteristicile dorite.
Această tehnică poate folosi, de asemenea, platouri cu diverse profiluri sau configuraţii.
114
Echipamentele de dozare pot fi:
Ø Maşină cu presiune normală (“propolimer”), care asigură formarea amestecului cu ajutorul
unui agitator, sau cu a aerului comprimat şi a unei pompe cu angrenaje, ce permite
alimentarea. Acest tip de maşină poate oferi un debit de 5…30 kg/min.
Ø Maşină cu presiune înaltă. Alimentarea şi amestecarea sunt asigurate de pompe de injecţie
(pulverizarea se produce, în mod curent, la presiuni de 15…20 MPa). Debitul materialului
injectat poate ajunge la 300 kg/min.
În amestecurile de formare, pe lângă polioli şi izocianaţi, se pot introduce apă, diclorflormetan
(CFC), produse tensio-active şi catalizatori. În funcţie de proporţia acestora în amestec se pot
obţine spume cu densităţi diferite (tabelul 5.2)
115
Ø un sistem electronic, cuplat la un calculator de proces, analizează o probă de izocianat
malaxat şi filtrat, şi una extrasă direct din rezervor;
Ø dacă nu există nici o diferenţă între cele două probe, procesul de spumare este iniţiat,
computerul comandând deschiderea duzelor de reglare a cantităţilor de izocianat şi poliol,
care se scurg din rezervoare;
Ø parametrii de stare (P - presiune, T - temperatură şi Q - volum) ai poliolului şi izocianatului,
evaluaţi de traductoare corespunzătoare (P, T, Q) sunt introduşi în memoria centrală;
Ø în funcţie de valorile parametrilor de stare, procesorul central comandă dozimetrele;
Ø cantităţile de poliol şi izocianat dozate sunt omogenizate în capul de amestecare şi introduse
în matriţa de formare.
Spuma formată umple întreaga cavitate a matriţei, iar după un anumit interval de timp, începe să
se răcească.
În timpul procesului de formare, calculatorul controlează: gradul de reticulare; numărul grupelor
metanice; timpul de întărire; timpul de spumare; cantităţile de aditivi de ignifugare şi de
pigmenţi introduse în amestec.
În funcţie de cantitatea de izocianat ce intră în reacţie se obţin produse spumante cu densitatea de
la 25…40 kg/m3 până la 900…1000 kg/m3.
După ejecţia din matriţă, piesele sunt supuse operaţiilor de finisare, care constau în: răcire finală,
debavurare, prelucrare prin aşchiere, montarea inserţiilor metalice, asamblarea elementelor
protectoare, condiţionare, vopsire, inscripţionare, decorare, metalizare, control de calitate şi
asamblare finală.
Avantajele procedeului:
Ø se pot utiliza monomeri sau propolomeri;
Ø se vehiculează lichide, care pot asigura o bună umplere a formei;
Ø se poate determina o variaţie uşoară a formării, cu obţinerea de spume rigide, semi-rigide sau
suple;
Ø se pot fabrica piese de mari dimensiuni;
Ø presiunea de lucru este redusă (~ 0,5 MPa);
Ø formarea nu este dependentă de energie.
Inconveniente:
Ø caracteristici mecanice reduse;
Ø piesele trebuie vopsite pentru a dobândi un aspect plăcut;
Ø formele trebuie curăţate frecvent;
Ø în urma formării rezultă bavuri considerabile.
116
Produsele, fabricate prin tehnica RIM, pot fi: barele para-şoc, volanul, elementele panoului de
bord, panourile interioare ale uşilor, resorturile suspensiei, etc.
118
Figura 5.30. Schema formării prin pulverizare: a) Sistemul de proiecţie: 1 – Rezervor cu răşină de accelerare;
2 – Rezervor cu răşină catalizată; 3 – Bobină cu fir; 4 – Pompă; 5 – Rulou de cauciuc; 6 – Rulou cu cuţite; 7 –
Turbină; 8 – Motor; 9 – Fibre tăiate; 10 – Proiecţia fibrelor şi a răşinii b) Tehnologia: 1 – Răşina catalizată;2 –
Răşina de accelerare; 3 – Fir de sticlă; 4 – Pistolul de proiecţie; 5 – Ruloul de tăiere al firului; 6 – Suportul
matriţei; 7 – Matriţe
119
Figura 5.32. Bobinarea filamentelor în spirală
f de bază P
a = arcsin ;
f diametru D
360 × T × L × tga
b= ;
p ×D
(2 × A + 2 × B ) = 360 × n ± 360 × K + R
;
N N
unde:
360 × l
R= ;
p × D × cosa
α – unghiul de rotaţie pentru acoperirea suprafeţei de sus;
β – unghiul de rotaţie pentru a parcurge cilindrul;
n – numărul de ture complete ale mandrinei pentru un ciclu;
N – numărul de cicluri pentru a reveni la punctul de plecare;
K – numărul de puncte ale stelei atinse după un ciclu;
120
R – rotaţia suplimentară pentru compensarea alungirii meşei;
l – lăţimea meşei.
Structura calculului bobinării, pentru un element cu anumite dimensiuni (figura 5.33), este
următoarea:
342
sin a = = 19,998° » 20°
1000
360 × T × L × tga
B= = 83,4°
p ×D
2 × A + 2 × B Þ 505° (prin calcul sau experimental)
A = 169,1°
K R
2 × A + 2 × B = 360 ° × n + 360 × +
N N Fie: N=5 stea cu 5 ramuri
K
2 × A + 2 × B » 360 ° × n + 360 ×
N
505 ° = 360° ´ 1 + 145°
K=2 numărul de ramuri atinse după un ciclu.
2
2 × A + 2 × B = 360° ´1 + 360 ° ´ = 504°( A Þ 168,6°)
5
Corectarea lăţimii meşei:
360° × l R
R= = 2,44 ° Þ = 0,488°
p × D × cosa N
valoarea
2× A+ 2×B
corectată cu decalaj pozitiv
Figura 5.34. Principiul formării prin injecţia termorigidelor: 1 – într-o matriţă în care fibrele de
injector mobil; 2 – piesă injectată; 3 – circuite de reglare termică; 4 armare sunt prinse între cele
– închizătoare semiautomate
două feţe de formare. Curgerea
răşinii printre fibre, datorită
vâscozităţii acesteia, necesită un
anumit timp, care îl poate depăşi
pe cel de întărire. De aceea,
procesul de umplere cu răşină
este susţinut de vidarea matriţei.
Al doilea procedeu (figura 5.35,
b), constă în injectarea
Figura 5.35. Principiul matriţării prin transfer: amestecului într-o matriţă
Transfer:1 – Piston de transfer; 2 – Canal de transfer; 3 – Piesă de
realizat; 4 – Matriţă complet închisă, care determină
b) Injecţia:1 – Pistol de transfer; 2 – Soluţia de transferat;
3 – Polimer rece; 4 – Şurub melcat; 5 – Piesa de realizat. majorarea presiunii din incintă şi
o bună orientare a fibrelor de
armare sau de umplutură. Această tehnică permite formarea produselor stratificare pentru
portierele şi caroseriile autovehiculelor moderne.
122
5.10. Tehnici de finisare
123
După acoperire, piesa este supusă unui tratament termic pentru detensionare, prin menţinerea
într-o baie cu ulei, la temperatura de 420…430 K, timp de 15…60 minute.
Depunerea electrostatică prin pulverizare .
Ca şi în cazul vopsirii electrostatice, procedeul utilizează un câmp electrostatic pentru depunerea
pudrei de acoperire. Datorită diferenţei de potenţial, dintre suprafaţa piesei şi particule, apar forţe
electrostatice de atracţie. Diferenţa fundamentală faţă de procedeul precedent constă în faptul că
suportul este rece, sau relativ rece.
Plasticul este topit sau polimerizat pe suport într-o etuvă. Răcirea ulterioară poate produce la
termoplaste suprafeţe mate (aer) sau lucioase (apă), în funcţie de natura agentului.
În comparaţie cu procedeul precedent, acesta prezintă următoarele avantaje:
Ø grosimea stratului depus este mai redusă;
Ø se pot acoperi piese de mari dimensiuni, sau cu forme complexe;
Ø este posibilă tratarea reperelor cu grosimi reduse, care riscă să se deformeze prin încălzire
înainte de depunere;
Ø se poate proteja o singură faţă;
Ø fenomenul de retragere dimensională a fibrei este absent;
Ø se elimină solvenţii;
Ø instalaţia de depunere poate fi complet automatizată.
Inconveniente:
Ø 30…35 % din pudra proiectată nu atinge suportul şi trebuie reciclată;
Ø procedeul este mai lent şi de aceea trebuie utilizate mai multe pistoale pentru pulverizare;
Ø pudra plastică este mai scumpă.
Grosimea medie a stratului depus este de 150 μm.
Pentru obţinerea unei presiuni de vapori apreciabile, este necesară încălzirea metalului până la
temperatura de evaporare (ex. 1150 K pentru Al). A doua condiţie este aceea de a se înregistra,
înaintea vaporizării, presiuni reduse în incinta de lucru (10-7…10-3 N/m2). Vidul necesar se
realizează cu o pompă de difuzie cu ulei, ionică sau turbomoleculară, cuplată cu una sau mai
multe pompe mecanice de vid preliminar.
Grosimea metalului depus pe plastic ( în general Al) este foarte mică (0,1…0,2 m). Dacă
suportul este transparent această acoperire rămâne translucidă.
125
În prealabil, piesa de aluminizat este acoperită cu un lac (adesea galben pentru a da o reflexie
doar atunci când se depune Al). Stratul de metal este prins sub formă de sandwitch între două
straturi de lac, pentru a fi protejat.
Procedeul permite metalizarea în vid, în timp de 7 minute, a reflectoarelor farurilor şi lămpilor de
poziţie şi semnalizare (PS), butoanelor de comandă (ABS), etc.
Electrocromarea .
Pentru a putea trata, prin electroliză, un material plastic trebuie ca acesta să fie electroconductor.
În acest scop se modifică suprafaţa lisă, pe care produsul o prezintă, în una cu porozităţi. Se
provoacă astfel o mătuire chimică a plasticului, în punţile organice “casante” ale structurii sale,
care se reface după aceea prin depunere (cuprare, nichelare, cromare).
Primul material cromat a fost ABS-ul. Acesta a fost atacat cu acid sulfocromic, care a distrus
micile sfere de butadienă lăsând cratere, care constituie excelente suprafeţe pentru ancorajul
depunerilor, pe cale chimică, ale primului strat metalic (Cu, în general). Straturile următoare (Ni
şi Cr) sunt depuse pe obiectul devenit electroconductor, prin galvanizare electrică. Grosimea
stratului metalic este de ordinul micronilor. El se depune pe toate suprafeţele tratate ale
produsului. Structura procesului tehnologic de electrocromare este următoarea:
Ø curăţire ( degresant alcalin, neutralizant acid);
Ø pregătirea suprafeţei (produse de condiţionare);
Ø activarea suprafeţei (sensibilizator, activator);
Ø metalizare chimică (Cu chimic);
Ø cuprare electrolitică (Cu acid mat sau strălucitor);
Ø finisare (nichel/crom, nichel/alte materiale).
Procedeul prezintă următoarele avantaje:
Ø se pot croma piese cu suprafeţe mari;
Ø nu este necesară o finisare ulterioară;
Ø suprafeţele obţinute după injecţie sunt satisfăcătoare pentru aplicarea tratamentului.
Inconveniente:
Ø trebuie inpuse condiţii pentru a nu murdări piesele cu demulant.
Gama reperelor tratate prin acest procedeu include butoanele pentru aparatele de bord,
nomogramele, siglele, etc. Materialele disponibile pentru a fi acoperite prin electrocromare sunt:
ABS-ul, PP, PC, PET, PPD, PDM, PA, termoplastele şi epoxidele. Durata unui ciclu de
electrocromare este de 60…90 minute.
126
5.10.3. Impresionarea
Materialele plastice pot fi uşor imprimate. Pentru aceasta trebuie folosită cerneală specifică. Din
punct de vedere al imprimării ele pot fi clasificate astfel:
Ø excelente (PS şi copolimerii lor PVC, PMM);
Ø bune după tratament (PE, PP, PET, PA);
Ø mediocre, sau imposibil de impresionat (PDM, PEE, siliconi).
Multe materiale plastice (ex. poliolefinele), necesită un tratament prealabil pentru a fi imprimate.
Acest tratament constă în:
Ø Oxidarea cu flacără. Soluţia constă în trecerea rapidă a produselor prin faţa unor arzătoare cu
gaz;
Ø Ozonizarea prin efectul Corona. Aceasta se realizează printr-o descărcare între un electrod şi
suportul produsului plastic. Spaţiul pentru preparare trebuie să fie suficient de redus deoarece
atmosfera învecinată a fost ionizată. Ozonul produs dă naştere la oxizi pe peretele produsului.
După tratament impresionarea se poate realiza foarte repede.
128
