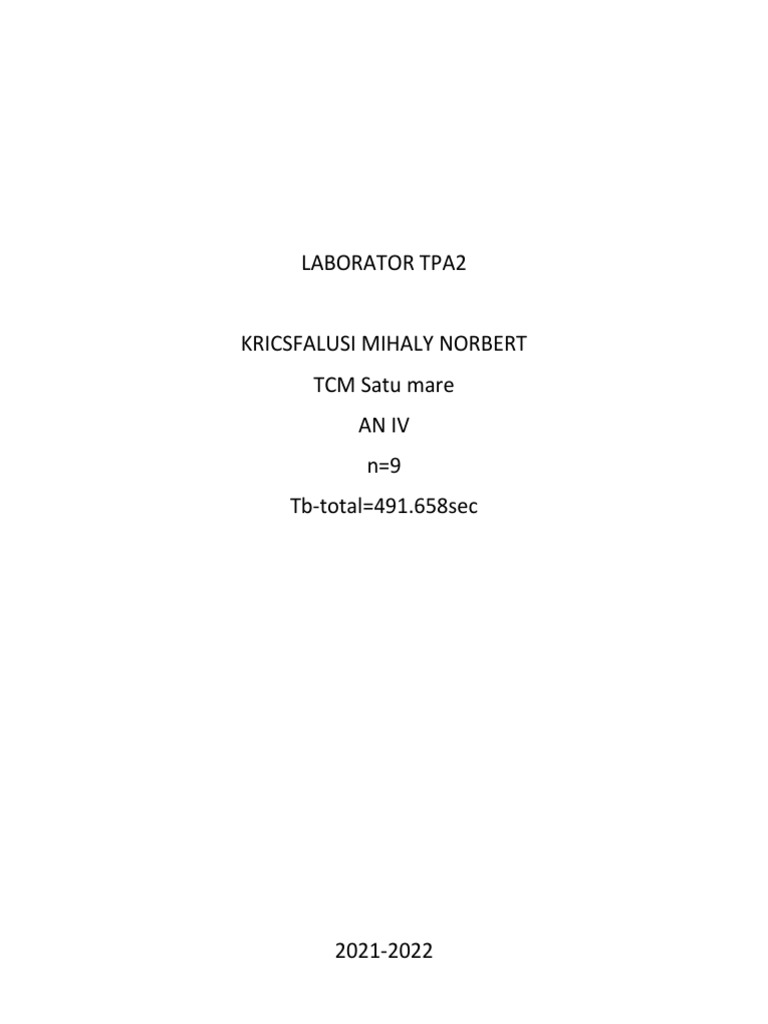

LABORATOR TPA2

KRICSFALUSI MIHALY NORBERT

TCM Satu mare
AN IV
n=9
Tb-total=491.658sec

2021-2022
(DESEN EXECUTIE FURCA. TPA-II_Furca)
 Utilaje
Centru de strunjire CNC-Lynx 220-FANUC
-diametru maxim de strunjire=220 mm
-lungime maxima de strunjire =400 mm
-cursa pe axa X=145 mm
-cursa pe axa Z=420 mm
-turatia max. arbore principal =6000 rot/min
-avansul rapid pe axa X=30 m/min
-avansul rapid pe axa Z=36 m/min
-numar posturilor din capul revolver 12
Timp necesar indexari co o pozitie 2s
-putere motor c.c- arbore principal =15kw
-forta de stranger din pinola =50-500daN
-increment minim de deplasare=0.001 mm
-lungime masina=2.6 m
-latime masina=1.6 m
greutate masina=3200 Kg
Centru de prelucrare vertical HAAS VF-2SS
-numar de axe =3 (X,Y,Z)
Cursa pe axa X=762mm
Cursa pe axa Y=406mm
Cursa pe axa Z=508mm
Lungimea mesei=914mm
Latimea mesei=356mm
Viteza de avans rapid =35.6 m/min
Putere motor arbore principal 20kW
Numar max. de scule in magazine 24
Timp scimbare scule 1.6sec
Incement minim de deplasare 0.001mm
Con arbore principal CT/BT 40
Op1 prelucrare partea dreapta a piesei

MU- Centru de strunjire CNC-Lynx 220-FANUC

Dispozitiv de prindere=Universala strungului
-verificatoare:subler/rugozimetru
Fza 1.1 degrosare frontala

cutit tip CoroTurn RC (A4)

Suport cutit -DCLNL 2525M,12(A123)
Tip placuta-CNMG 12 04 08-Pr(A123)
Carbura placuta-GC 4225(A23)
Parametri de aschiere se aleg din catalog
-viteza de aschiere
Degrosare frontala vc=341 mm/min turatie= 4342 rot/min 1trecere Adancimea de aschiere ap=0.7mm
Degrosare longitudninala vc=341 turatie=2680 rot/min 3treceri Adancimea de aschiere ap=10mm
-Avans fn=0.43 mm/rot
-Timp de baza =0.899+6.781=7.68 sec
Faza 1.2 strunjirea de finisare

Tip cutit-Coro Turn 107 (A4)

Support cutit SVHBL 2525M,16 (A170)
Tip placuta VBMT160408-PF (A170)
Carbora placuta GC 4215 (A56)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=394 mm/min
Adancimea de aschiere ap=0.3 mm cu 1 trecere
ap de prelucrat=0.3mm
Avans fn=0.43mm/rot
Timp de baza Tb=3.1709 sec
turatie= 4181 rot/min
Faza 1.3 strunjire de canelare+tesire exterioara

Tip cutit-coro cut 1-2 (A4)

Suport cutit-LF1123D08-2828B (B35)
Tip placuta-N123G5-0300-0003TF (B24)
Carbora placuta-GC1125 (B24)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=224 mm/min
Adancimea de aschiere ap=3 mm cu 1 trecere
ap de prelucrat=3 mm
Avans fn=0.32 mm/rot
Timp de baza Tb=3.1709 sec
turatie= 2377 rot/min
Faza 1.4 Strunjire de filetare M30x1.5

Tip cutit -Coro thread 266LFG (C7)

Suport cutit – 266LFG2525-16 (C7)
Tip placuta- 266LG16VM01A002M (C11)
Carbora placuta- GC1125 (C14)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=195 mm/min
Adancimea de aschiere ap=0.5 mm cu 3 treceri
ap de prelucrat=1.5mm
Avans fn=1.5 mm/rot
Timp de baza Tb=3.6539 sec
turatie= 2069 rot/min
Faza 1.5 centruier pentru gaura de D16

Tip centruitor 1301HSSE (izar pg52)

D-centruitor 10mm

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=30 mm/min
Adancimea de prelucrat l=5 mm cu 1trecere
Avans fn=0.15 mm/rot
Timp de baza Tb=3.5186 sec
turatie= 995 rot/min
Faza 1.6 gaurire D16x53

Tip burghiu 1013HSSE (izar pg24)

D burghiu 16mm

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=30 mm/min
Adancimea de prelucrat l=57 mm cu trecere
Avans fn=0.18 mm/rot
Timp de baza Tb=32.952 sec
turatie= 597 rot/min
Faza 1.7 strunjirea de degrosare interioara D20 si D23.5

Tip cutit -coro turn RC (A5)

Suport cutit A50UDCNR16 (A253)
Tip placuta CNMG-16-0616PR (A23)
Carbora placuta GC 4225 (A23)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=321 mm/min
Adancimea de aschiere ap=5 mm cu 1 treceri
ap de prelucrat=2mm(D20)/3.75mm(D23.5)
Avans fn=0.54 mm/rot
Timp de baza Tb=0.9129sec
turatie= 5109 rot/min (D20)
turatie= 4348 rot/min (D23.5)
Faza 1.8 strunjirea de finisare D24H7 +tesire interioara
(obs cotele cu fi acum sau cotat fiindca aici am observat ca nu erau cotate correct)

Tip cutit CoroTurn 107 (A239)

Support cutit A05F-STUCR05GR(A286)
Tip placuta TCEX05100L-F (A53)
Carbora placuta GC1125 (A53)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=284 mm/min
Adancimea de aschiere ap=0.25 mm cu 2 treceri
ap de prelucrat=0.5mm
Avans fn=0.06 mm/rot
Timp de baza Tb=10.088 sec
turatie= 3767 rot/min
1.9 Strunjire de retezare
Tip cutit Q-cut
Support cutit R/LF151.23-2020-40M1 (B72)
Placuta N151.2-400-5E (B61)
Carbora placuta GC1125 (B61)

Parametri de aschiere se iau similar casi la degrosarea interioara

(lipsa informatii catalog)
Viteza de aschiere vc=321 mm/min
Latimea de aschiere ap=1.7mm cu 1 trecere
ap de prelucrat=15.8mm
Avans fn=0.54 mm/rot
Timp de baza Tb=0.464 sec
turatie= 4258 rot/min
Operatia 2 : prelucrare capat stanga (realizare furca largire gaura)
MU- Centru de prelucrare vertical HAAS VF-2SS
Dispozitiv de prindere=menghina cu bacuri prizmatice
-verificatoare:subler/rugozimetru

Faza 2.1 frezare de degrosare capat stanga

Tip freza 6420 TIALN 2-Z (izar pg193)
Dc=12mm

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=68mm/min
Adancimea de prelucrat 19 mm cu 2 treceri (1*D=12mm)
Adancimea de aschiere ap=12 mm
Avans fn=0.69 mm/rot
Timp de baza Tb=175.9297 sec
turatie= 1804 rot/min

Faza 2.2 frezare de finisare capat stanga

Tip freza-6604 TIALN 4-Z (izar pg186)
Dc=12mm

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=68mm/min
Adancimea de prelucrat 18.3mm cu 2 treceri (1.5*D=18 mm )
Adancimea de aschiere ap=2.5mm
Avans fn=0.69 mm/rot
Timp de baza Tb=52.34 sec
turatie= 1804 rot/min

Faza 2.3 Frezare de tesire capat stanga

Tip “freza” (centruitor) 1301,HSSE 5%Co Z2 (izar pg52)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=23mm/min
Adancimea de prelucrat 2mm cu 1 treceri
Adancimea de aschiere ap=2mm respectiv 0.5mm
Avans fn=0.159 mm/rot
Timp de baza Tb=96.203sec
turatie= 610 rot/min

Operatia 3 gaurire furca (partea stanga)

MU- Centru de prelucrare vertical HAAS VF-2SS
Dispozitiv de prindere=menghina cu bacuri plane
-verificatoare:subler/rugozimetru

Faza 3.1 centruire

Tip centruitor 1301,HSSE 5%Co Z2

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=23mm/min
Adancimea de prelucrat 2.5mm cu 1 trecere x3
Adancimea de aschiere ap=2.5mm
Avans fn=0.0159 mm/rot
Timp de baza Tb=6.9377sec
turatie= 610 rot/min

faza 3.2 gaurire m6 (fi5)

(triunghiul albastru reprezinta centruirea gauri din mijloc s-a sters din greseala in timpul gauririi gaurilor de fi5)
Tip burghiu 1010HSS (izar pg22) z2

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=28mm/min
Adancimea de prelucrat 7mm cu 1 trecere x2
Adancimea de aschiere ap=7mm
Avans fn=0.079 mm/rot
Timp de baza Tb=12.2825sec
turatie= 1783 rot/min

Faza 3.3 filetarea M6

(triunghiul albastru reprezinta centruirea gauri din mijloc s-a sters din greseala in timpul gauririi gaurilor de fi5)
Tip tarod izar 3250M6 pg105

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=8mm/min
Adancimea de prelucrat 7mm cu 3 treceri x2
Adancimea de aschiere ap=1mm
Avans fn=1 mm/rot
Timp de baza Tb=15.2681sec
turatie= 425 rot/min

Faza 3.4 gaurire gaura fi10 (cu burghiu fi9.8 pentru a lasa loc la finisare)
Tip burghiu HSS1010 Fi9.8 (izar pg22)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=28mm/min
Adancimea de prelucrat 7mm cu 1 trecere x2 (distanta 22mm intre cele doua poziti ale gaurilor concentrice)
Adancimea de aschiere ap=7mm
Avans fn=0.120 mm/rot
Timp de baza Tb=21.99sec
turatie= 910 rot/min

Faza 3.5 finisare gaura fi10

Tip burghiu
HM.carb 9036 (izar pg36) fi10h7

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=41mm/min
Adancimea de prelucrat 7mm cu 1 trecere x2 (distanta 22mm intre cele doua poziti ale gaurilor concentrice)
Adancimea de aschiere ap=7mm
Avans fn=0.050 mm/rot
Timp de baza Tb=36.7796sec
turatie= 1305 rot/min

Operacia 4 realizare canal pana

MU- Centru de prelucrare vertical HAAS VF-2SS
Dispozitiv de prindere=menghina cu bacuri plane
-verificatoare:subler/rugozimetru

Faza 4.1 realizare canal pana

Freza 4420 TIALN fi5.5 (izar pg194)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=41mm/min
Adancimea de prelucrat 2.75mm cu trecere zigzag in2 trepte
Adancimea de aschiere ap=1.373mm
Avans fn=0.134 mm/rot
Timp de baza Tb=3.344sec
turatie= 2778 rot/min

Faza 4.2 finisare canal pana

Tip freza TIALN 6640 Fi6 (izar pg175)

Parametri de aschiere se iau din catalog

Viteza de aschiere vc=68mm/min
Adancimea de prelucrat 0.25mm
Adancimea de aschiere ap=1.373mm
Avans fn=0.03 mm/rot
Timp de baza Tb=7.919sec
turatie= 3608 rot/min

Bibliografie
Tur A
Tur B
Tur C
Catalog scule izar
